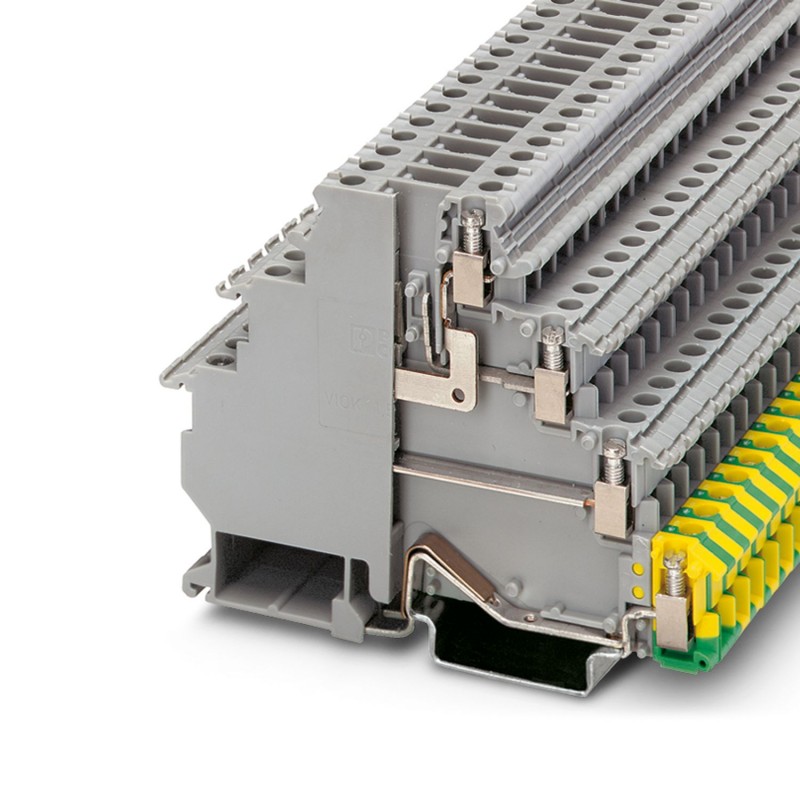

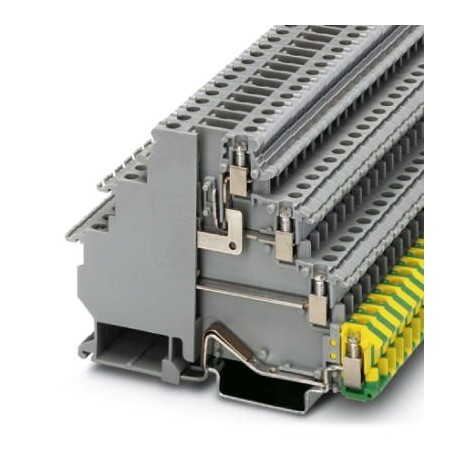

VIOK 1,5-D/TG/D/PE 3011067 PHOENIX CONTACT Morsetto per conduttore di terra per installazione
VIOK 1,5-D/TG/D/PE
3011067
PHOENIX_CONTACT
50
Morsetto per conduttore di terra per installazione
Morsetto di terra per la distribuzione, La corrente e la tensione sono determinate dal connettore utilizzato., tensione nominale: 250 V, corrente nominale: 24 A, tipo di collegamento: Collegamento a vite, 2°, 3° e 4° piano, Sezione dimensionale: 2,5 mm², Sezione trasversale: 0,2 mm² - 4 mm², Tipo di connessione: Collegamento a vite, Sezione dimensionale: 1,5 mm², sezione: 0,2 mm² - 4 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio
Morsetto per conduttore di terra per installazione, Corrente e tensione sono determinate dalla spina impiegata., tensione nominale: 250 V, corrente nominale: 24 A, tipo di connessione: Connessione a vite, Piano 2, 3, e 4, Sezione di dimensionamento: 2,5 mm2, sezione: 0,2 mm2 - 4 mm2, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 1,5 mm2, sezione: 0,2 mm2 - 4 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio
morsetti di giunzione > Morsettiera per terra
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | Corrente e tensione sono determinate dalla spina impiegata. |
| Tipo di prodotto | Morsetto per conduttori di terra |
| Numero collegamenti | 7 |
| Numero di file | 4 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 4 kV |
| Potenza dissipata massima in condizioni nominali | 0,77 W |
| Piedino per conduttori di terra | Sì |
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 2,5 mm² |
| Piano 2, 3, e 4 | |
| Filettatura | M3 |
| Nota | Attenersi al carico di corrente ammesso delle guide di montaggio. |
| Coppia di serraggio | 0,5 ... 0,6 Nm |
| Lunghezza di spelatura | 8 mm |
| Calibro a tampone | A3 |
| Attacco a norma | IEC 60947-7-1/IEC 60947-7-2 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile [AWG] | 24 ... 14 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 2,5 mm² |
| Sezione con ponticello a pettine rigido | 4 mm² |
| Sezione con ponticello a pettine flessibile | 2,5 mm² |
| Corrente nominale | 24 A |
| Corrente di carico massima | 24 A (con una sezione conduttore di 4 mm²) |
| Tensione nominale | 250 V (La tensione è determinata dal componente impiegato.) |
| Sezione nominale | 2,5 mm² |
| Piano di sezionamento | |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 ... 0,6 Nm |
| Lunghezza di spelatura | 8 mm |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 2,5 mm² |
| Sezione con ponticello a pettine rigido | 4 mm² |
| Sezione con ponticello a pettine flessibile | 2,5 mm² |
| Corrente nominale | 16 A |
| Corrente di carico massima | 16 A (con una sezione conduttore di 4 mm²) |
| Tensione nominale | 250 V |
| Sezione nominale | 1,5 mm² |
| Larghezza | 6,2 mm |
| Altezza | 91,5 mm |
| Profondità su NS 35/7,5 | 70 mm |
| Profondità su NS 35/15 | 77,5 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V2 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Dati meccanici | |
| Parete laterale aperta | No |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-1/IEC 60947-7-2 |
| IEC 60947-7-1 |
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| funzione PEN possibile (EF002544) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V2 |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 91.5 mm |
| profondità (EF000049) | 70 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | EV000270 |
