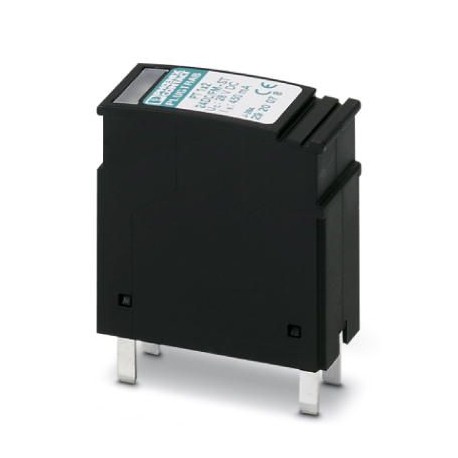

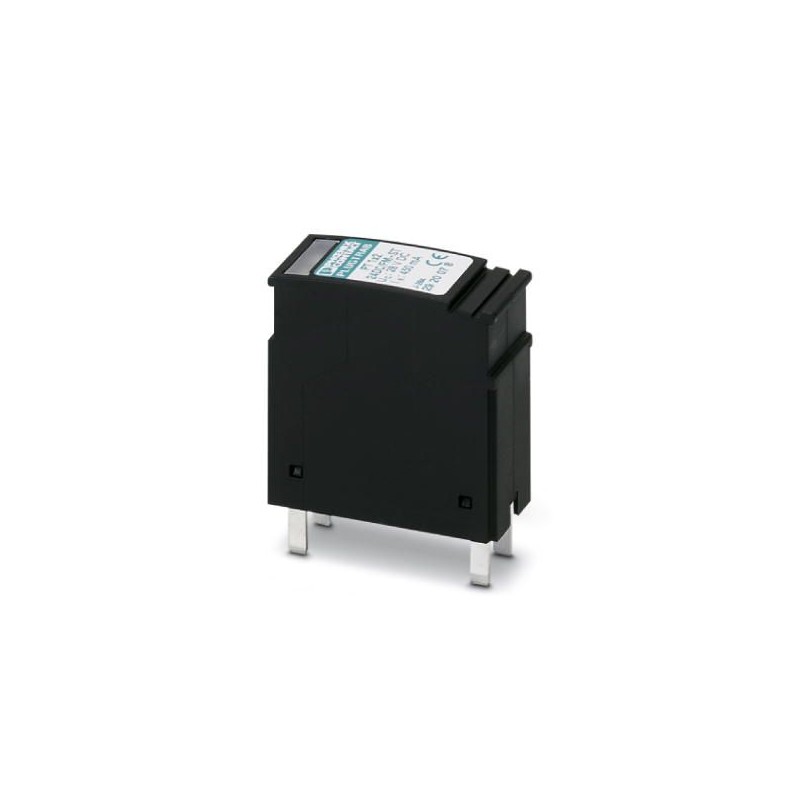

PT 1X2-24DC/FM-ST 2920078 PHOENIX CONTACT Spina protezione contro le sovratensioni
PT 1X2-24DC/FM-ST
2920078
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Protezione contro le sovratensioni innestabile con indicazione diagnostica e di stato sul modulo e indicazione remota per un circuito di segnale a due conduttori a potenziale zero.
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2920078 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2112 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 90 (TT_2011) |
| GTIN | 4046356154000 |
| Peso per pezzo (confezione esclusa) | 27,050 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Dimensioni
| Altezza | 45 mm |
|---|---|
| Larghezza | 17,7 mm |
| Profondità | 52 mm |
| Unità del passo | 1 TE |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 17,7 mm |
| Profondità modulo completo | 65,5 mm |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | VDE 0110-1 |
| IEC 60664-1 | |
| Tipo di montaggio | sull’elemento base |
| Tipo | maschio |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe requisiti VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 28 V DC |
| 20 V AC | |
| Corrente di dimensionamento | 450 mA (45 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA |
| Assorbimento di potenza in standby PC | ≤ 1,78 VA |
| Corrente conduttori di terra IPE | ≤ 2 µA (collegato direttamente a terra) |
| ≤ 1 µA (con PT 1X2+F-BE) | |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 10 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 2,5 kA |
| Corrente dispersa Itotal(8/20) µs | 20 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 33 A (25 °C) |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 45 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 450 V |
| ≤ 1 kV (con PT 1X2+F-BE) | |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 40 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 40 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 50 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 40 V (C1 - 500 V / 250 A) |
| ≤ 40 V (C3 - 25 A) | |
| Livello di protezione Up(conduttore-terra) | ≤ 450 V (C2 - 10 kV / 5 kA) |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,5 dB (≤ 1 MHz / 50 Ω) |
| tip. 0,2 dB (≤ 400 kHz / 150 Ω) | |
| Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | tip. 6 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | tip. 2,5 MHz |
| Capacità (filo-filo) | tip. 1,4 nF |
| Capacità (filo-terra) | tip. 4 pF |
| Resistenza in serie | 2,2 Ω ±10 % (7-8/11-12) |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
| Prefusibile necessario massimo | 500 mA (T) |
| Resistenza corrente impulsiva (conduttore-conduttore) | C2 - 10 kV/5 kA |
| C3 - 25 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA | |
| C3 - 100 A | |
| Resistenza alla corrente alternata (conduttore-terra) | 5 A - 1 s |
Dati di collegamento
| Collegamento | Connessione a vite (insieme all’elemento base) |
|---|---|
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Caratteristica | Valore |
|---|---|
| tensione nominale DC (EF008799) | 24 V |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2920078-PT 1X2-24DC/FM-ST | 136 Kbytes |
|
