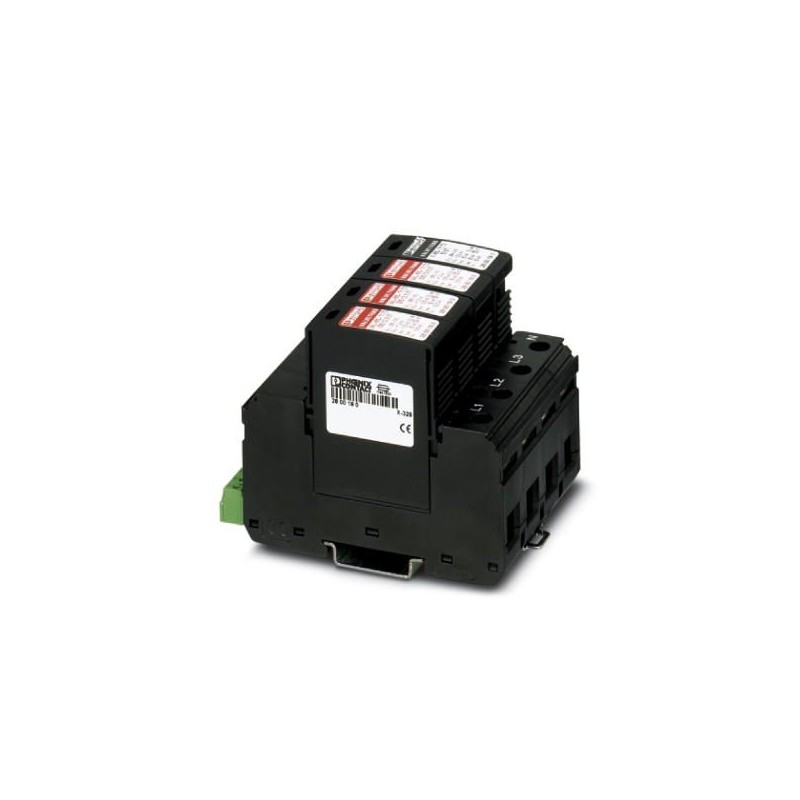

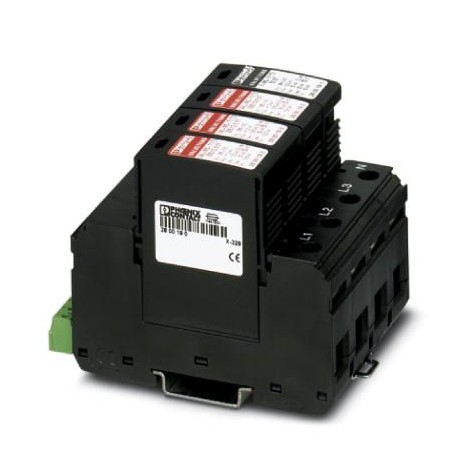

VAL-MS-T1/T2 335/12.5/3+1-FM 2800183 PHOENIX CONTACT Scaricatore di corrente atmosferica/sovratensione tipo ..
VAL-MS-T1/T2 335/12.5/3+1-FM
2800183
PHOENIX_CONTACT
Scaricatore di corrente atmosferica/sovratensione tipo 1/2
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2800183 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1151 - |
| Pagina catalogo | Pagina 36 (C_4_2017) |
| GTIN | 4046356518550 |
| Peso per pezzo (confezione esclusa) | 643,800 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 98,7 mm |
|---|---|
| Larghezza | 71,2 mm |
| Profondità | 77,5 mm (Con guida DIN da 7,5 mm) |
| Unità del passo | 4 TE |
Condizioni ambientali
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 30g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Generalità
| Classe di prova IEC | I / II |
|---|---|
| T1 / T2 | |
| T1 | |
| I | |
| Tipo EN | T1 / T2 |
| T1 | |
| Sistema di alimentazione di corrente IEC | TT |
| TN-S | |
| Dispositivi di protezione | L-N |
| L-PE | |
| N-PE | |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero intenso RAL 9005 |
| Materiale custodia | PA 6.6 |
| PBT | |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Modulo guida bicomponente a innesto |
| N. poli | 4 |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
Circuito di protezione
| Tensione nominale UN | 240/415 V AC (TN-S) |
|---|---|
| 240/415 V AC (TT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC(L-N) | 335 V AC |
| Massima tensione permanente UC(L-PE) | 335 V AC |
| Massima tensione continua UC(N-PE) | 264 V AC |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | ≤ 5 µA |
| Assorbimento di potenza in standby PC | ≤ 810 mVA |
| Corrente nominale dispersa In(8/20) µs (L-N) | 12,5 kA |
| Corrente nominale dispersa In(8/20) µs (L-PE) | 12,5 kA |
| Corrente nominale dispersa In(8/20) µs (N-PE) | 50 kA |
| Max. corrente dispersa Imax(8/20) µs | 50 kA |
| Corrente atmosferica di prova (10/350) µs (L-N), carica | 6,25 As |
| Corrente atmosferica di prova (10/350) µs (L-N), energia specifica | 39 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs (L-N), picco di corrente Iimp | 12,5 kA |
| Corrente atmosferica di prova (10/350) µs (L-PE), carica | 6,25 As |
| Corrente atmosferica di prova (10/350) µs (L-PE), energia specifica | 39 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs (L-PE), picco di corrente Iimp | 12,5 kA |
| Corrente atmosferica di prova (10/350) µs (N-PE), carica | 25 As |
| Corrente atmosferica di prova (10/350) µs (N-PE), energia specifica | 625 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs (N-PE), picco di corrente Iimp | 50 kA |
| Corrente dispersa Itotal(8/20) µs | 50 kA |
| Corrente dispersa Itotal(10/350) µs | 50 kA |
| Capacità di estinzione di corrente susseguente Ifi(N-PE) | 100 A |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Livello di protezione Up(L-N) | ≤ 1,2 kV |
| ≤ 1,6 kV (30 kA - 8/20 µs) | |
| Livello di protezione Up(L-PE) | ≤ 2 kV |
| Livello di protezione Up(N-PE) | ≤ 1,7 kV |
| Tensione residua Ures(L-N) | ≤ 1,2 kV (con In) |
| ≤ 1,1 kV (a 10 kA:) | |
| ≤ 1 kV (a 5 kA:) | |
| ≤ 0,9 kV (a 3 kA:) | |
| Tensione residua Ures(L-PE) | ≤ 2 kV (con In) |
| ≤ 1,5 kV (a 10 kA:) | |
| ≤ 1,2 kV (a 5 kA:) | |
| ≤ 1,1 kV (a 3 kA:) | |
| Tensione residua Ures(N-PE) | ≤ 0,6 kV (con In) |
| ≤ 0,5 kV (a 10 kA:) | |
| ≤ 0,5 kV (a 5 kA:) | |
| ≤ 0,4 kV (a 3 kA:) | |
| Comportamento TOV in caso di UT(L-N) | 415 V AC (5 s / withstand mode) |
| 457 V AC (120 min / safe failure mode) | |
| Comportamento TOV in caso di UT(N-PE) | 1200 V AC (200 ms / withstand mode) |
| Tempo di eccitazione tA(L-N) | ≤ 25 ns |
| Tempo di eccitazione tA(L-PE) | ≤ 100 ns |
| Tempo di eccitazione tA(N-PE) | ≤ 100 ns |
| Prefusibile massimo per cablaggio di tipo passante (V) | 80 A (gG - 16 mm²) |
| Prefusibile massimo per cablaggio standard | 160 A (gG) |
Indicazione/segnalazione a distanza
| Funzione di inserzione | Contatti di scambio |
|---|---|
| Tensione di esercizio | 5 V AC ... 250 V AC |
| 30 V DC | |
| Corrente d'esercizio | 5 mA AC ... 1,5 A AC |
| 1 A DC | |
| Collegamento | Attacco a vite/ ad innesto mediante COMBICON |
| Filettatura | M2 |
| Coppia di serraggio | 0,25 Nm |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 1,5 mm² ... 16 mm² |
Specifiche UL
| Tipo SPD | 4CA |
|---|---|
| Tensione permanente massima (MCOV L-L) | 670 V AC |
| Tensione permanente massima MCOV (L-N) | 335 V AC |
| Tensione permanente massima MCOV (L-G) | 335 V AC |
| Tensione permanente massima MCOV (N-G) | 264 V AC |
| Tensione nominale | 240/415 V AC |
| Dispositivi di protezione | L-L |
| L-N | |
| L-G | |
| N-G | |
| Sistema di ripartizione dell'energia | Wye |
| Frequenza nominale | 50/60 Hz |
| Tensione di taglio misurata MLV (L-L) | 3570 V |
| Tensione di taglio misurata MLV (L-N) | 2630 V |
| Tensione di taglio misurata MLV (L-G) | 3600 V |
| Tensione di taglio misurata MLV (N-G) | 2600 V |
| Corrente nominale dispersa In(L-L) | 20 kA |
| Corrente nominale dispersa In(L-N) | 20 kA |
| Corrente nominale dispersa In(L-G) | 20 kA |
| Corrente nominale dispersa In(N-G) | 20 kA |
Indicazione UL/segnalazione a distanza
| Tensione di esercizio | 125 V AC |
|---|---|
| Corrente d'esercizio | 1 A AC |
| Coppia di serraggio | 4 lbf-in. |
| Sezione conduttore AWG | 30 ... 14 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130802eCl@ss 8.027130802eCl@ss 9.027130802
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2800183-VAL-MS-T1/T2 335/12.5/3+1-FM | 230 Kbytes |
|
