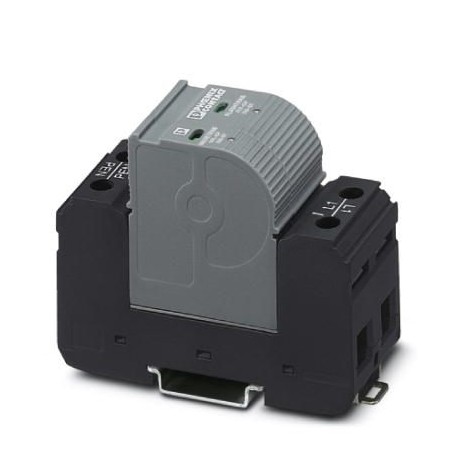

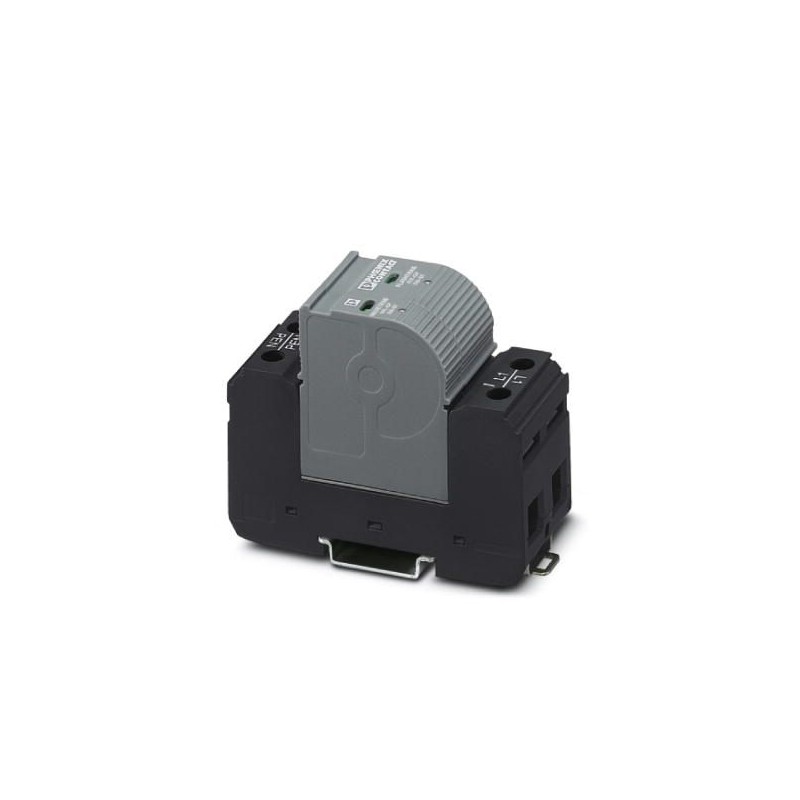

FLT-CP-1C-350 2859741 PHOENIX CONTACT Tipo 1+2 dispositivo di protezione combinazione
FLT-CP-1C-350
2859741
PHOENIX_CONTACT
Tipo 1+2 dispositivo di protezione combinazione
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni otto cento cinquanta nove mila sette cento quaranta uno |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| Pagina del catalogo | Pagina 38 (C-6-2013) |
| GTIN | 4017918956462 |
| Peso per Pezzo (escluso imballaggio) | 350.500 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 (solo quando tutti i punti terminali sono utilizzati) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Altitudine | ≤ 2000 m slm (al di sopra del livello medio del mare)) |
| Ammessa umidità (funzionamento) | 5 % ... 95 % |
| Ammortizzatore (funzionamento) | 25g (sinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazioni (funzionamento) | 5g (5 - 500 Hz/2.5 h/X, Y, Z) |
Generale
| Prova IEC classificazione | I + II |
|---|---|
| T1 + T2 | |
| IT tipo di | T1 + T2 |
| IEC sistema di alimentazione | TN-C |
| TT | |
| Modalità di protezione | L-PEN |
| Tipo di montaggio | Guida DIN 35 mm |
| Colore | grigio/blu |
| nero | |
| Materiale custodia | PBT |
| Grado di inquinamento | Due |
| Classe di infiammabilità secondo UL 94 | V - 0 |
| Tipo | Guida DIN modulo a due sezione, divisibile |
| Numero di posizioni | Uno |
| Protezione da sovratensioni messaggio di errore | Ottica, indicatore remoto di contatto |
Il circuito di protezione
| Tensione nominale UN | 240 V AC (TN-C) |
|---|---|
| 240 V CA (TT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Tensione continua massima UC | 350 V AC |
| Nominale corrente di carico IL | 125 A (< 55 °C) |
| Corrente nominale di scarica min(8/20) µs | 25 kA |
| Impulso di corrente di scarica (10/350) µs, carica | 12.5 Come |
| Impulso di corrente di scarica (10/350) µs, energia specifica | 160 kJ/Ω |
| Impulso di corrente di scarica (10/350) µs, picco di valore limp | 25 kA |
| Seguire la corrente di interruzione hofi | 25 kA (264 V AC) |
| 3 kA (350 V AC) | |
| Corrente nominale di cortocircuito hoSCCR | 25 kA (264 V AC) |
| 3 kA (350 V AC) | |
| Protezione di tensione a livello di Up | ≤ 1,5 kV |
| Tensione residua Ures | ≤ 1,5 kV (con In) |
| ≤ 1.2 kV (a 10 kA) | |
| ≤ 1 kV (a 5 kA) | |
| ≤ 0.9 kV (a 3 kA) | |
| Fronte d'onda sparkover tensione a 6 kV (1.2/50) µs | ≤ 1,5 kV |
| TOV comportamento di UT | 415 V AC (5 s / resistere modalità) |
| 457 V AC (120 min / safe failure mode) | |
| Il tempo di risposta tUn | ≤ 25 ns |
| Max. fusibile di backup con V-tipo di cablaggio | 125 A (gG) |
| Max. fusibile di backup con ramo di cablaggio | 315 A (gG) |
Indicatore/segnalazione remota
| La funzione di commutazione | PDT contatto |
|---|---|
| Tensione di esercizio | 12 V AC 250 V AC |
| 125 V DC (200 mA DC) | |
| Corrente di funzionamento | 10 mA CA ... 1 A AC |
| 1 A DC (30 V DC) | |
| Metodo di connessione | Un Plug-in per connessione a vite via COMBICON |
| La filettatura della vite | M2 |
| Coppia di serraggio | 0.25 Nm |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile | 0,14 mm2 ... 1,5 mm2 |
| Sezione conduttore solido | 0,14 mm2 ... 1,5 mm2 |
| Sezione conduttore AWG | 28 16 ... |
Connessione dati
| Metodo di connessione | Morsettiere a vite |
|---|---|
| La filettatura della vite | M5 |
| Coppia di serraggio | 4.5 Nm |
| Lunghezza di spelatura | 18 mm |
| Sezione conduttore flessibile | 2,5 mm2 ... 25 mm2 |
| Sezione conduttore solido | 2,5 mm2 ... 35 mm2 |
| Sezione conduttore AWG | 13 2 ... |
UL specifiche
| SPD Tipo | 4CA |
|---|---|
| Continua massima tensione di esercizio MCOV (L-G) | 264 V AC |
| Nom. tensione | 240 V AC |
| Modalità di protezione | L-G |
| Sistema di distribuzione di potenza | La fase Split |
| Frequenza nominale | 50/60 Hz |
| Misurato a limitare la tensione MLV (L-G) | 1340 V |
| Corrente nominale di scarica min(L-G) | 20 kA |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta mila due cento unoeCl@ss 4.1Venti sette millioni cento trenta mila otto cento unoeCl@ss 5.0Venti sette millioni cento trenta mila otto cento unoeCl@ss 5.1Venti sette millioni cento trenta mila otto centoeCl@ss 6.0Venti sette millioni cento trenta mila otto centoeCl@ss 7.0Venti sette millioni cento trenta mila otto cento ottoeCl@ss 8.0Venti sette millioni cento trenta mila otto cento ottoeCl@ss 9.0Venti sette millioni cento trenta mila otto cento otto
UNSPSC 6.01Trenta millioni due cento dodici mila dieciUNSPSC 7.0901Trenta nove millioni cento venti un mille sei cento dieciUNSPSC 11Trenta nove millioni cento venti un mille sei cento dieciUNSPSC 12.01Trenta nove millioni cento venti un mille sei cento dieciUNSPSC 13.2Trenta nove millioni cento venti un mille sei cento venti
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| Datasheet 1: 2859741 - FLT-CP-1C-350 | 144 Kbytes |
|
| Datasheet 2: 2859741 - FLT-CP-1C-350 | 182 Kbytes |
|
| Complete catalogue 1: 2859741 - FLT-CP-1C-350 | 12 Mbytes |
|
