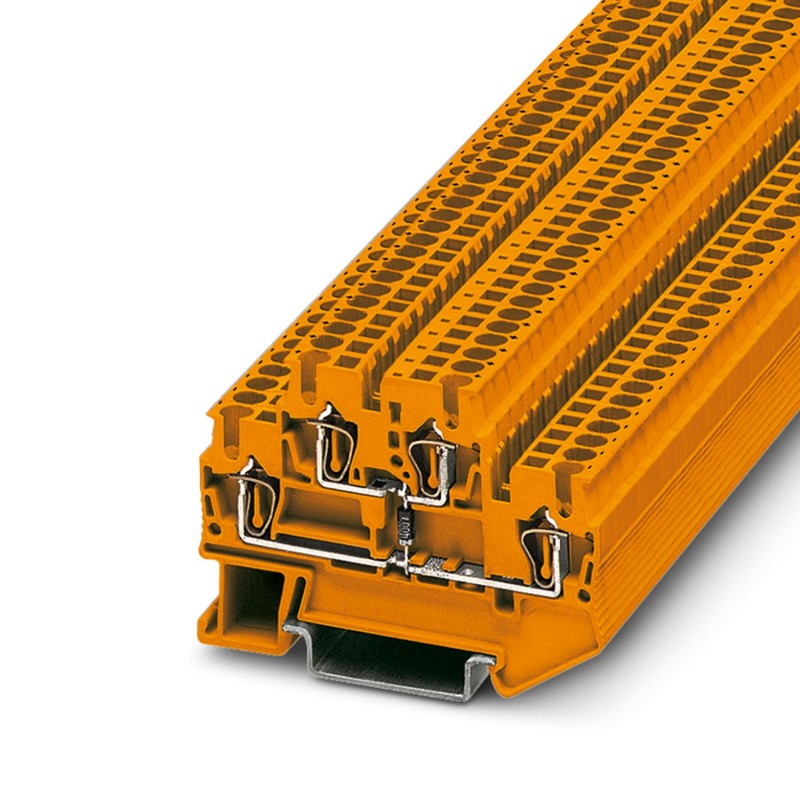

STTB 2,5-R20K/O-U OG 3035399 PHOENIX CONTACT Componente morsetto componibile
STTB 2,5-R20K/O-U OG
3035399
PHOENIX_CONTACT
50
Componente morsetto componibile
Morsettiera per componenti, tensione nominale: 500 V, corrente nominale: 22 A, 1° e 2° piano, tipo di collegamento: Collegamento a molla, Dimensioni sezione: 2,5 mm², sezione: 0,08 mm² - 4 mm², montaggio: NS 35/7,5, NS 35/15, colore: arancione
Componente morsetto componibile, tensione nominale: 500 V, corrente nominale: 22 A, 1. e 2. piano, tipo di connessione: Connessione a molla, Sezione di dimensionamento: 2,5 mm2, sezione: 0,08 mm2 - 4 mm2, montaggio: NS 35/7,5, NS 35/15, colore: arancione
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto portacomponenti |
| Numero collegamenti | 4 |
| Numero di file | 2 |
| Potenziali | 2 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 4 kV |
| Potenza dissipata massima in condizioni nominali | 0,77 W |
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 2,5 mm² |
| 1. e 2. piano | |
| Lunghezza di spelatura | 10 mm |
| Calibro a tampone | A3 |
| Sezione conduttore rigida | 0,08 mm² ... 4 mm² |
| Sezione conduttore AWG | 28 ... 12 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,08 mm² ... 2,5 mm² |
| Sezione conduttore flessibile [AWG] | 28 ... 14 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,14 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,14 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² |
| Corrente nominale | 22 A |
| Corrente di carico massima | 26 A (con una sezione conduttore di 4 mm²) |
| Tensione nominale | 500 V |
| Sezione nominale | 2,5 mm² |
| Larghezza | 5,2 mm |
| Spessore della piastra terminale | 2,2 mm |
| Altezza | 67,5 mm |
| Profondità su NS 35/7,5 | 47,5 mm |
| Profondità su NS 35/15 | 55 mm |
| Colore | arancione (RAL 2003) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Dati meccanici | |
| Parete laterale aperta | Sì |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
