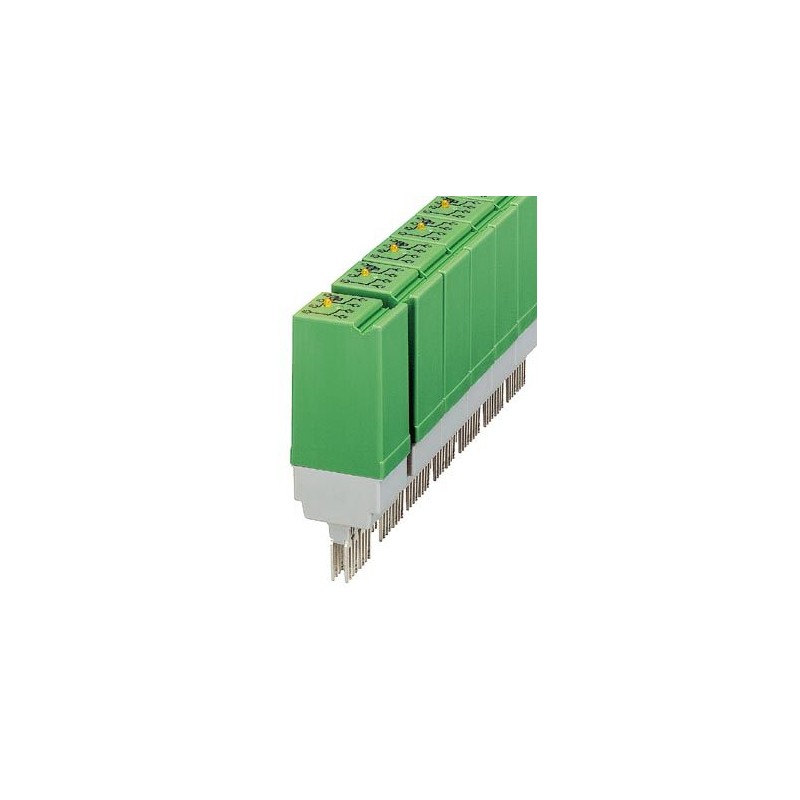

ST-REL4-KG230/21-21/AU 2826431 PHOENIX CONTACT Spina a relè
ST-REL4-KG230/21-21/AU
2826431
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Spina a relè
Supporto relè a innesto, dotato di relè di commutazione mini, contatti (AgNi+Au): potenze da piccole a grandi, 2 contatti commutati, tensione di ingresso 230 V AC/DC, con indicazione luminosa, inseribile in morsettiere di base
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2826431 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6124 - |
| Pagina catalogo | Pagina 89 (IF_2005) |
| GTIN | 4017918077914 |
| Peso per pezzo (confezione esclusa) | 47,360 g |
| Numero tariffa doganale | 85364900 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 230 V AC/DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,06 |
| Corrente d'ingresso tipica con UN | 5 mA |
| Tempo di eccitazione tipica | 6 ms (a DC) |
| Tempo di diseccitazione tipico | 7 ms (a DC) |
| Circuito di protezione | Ponte raddrizzatore Ponte raddrizzatore |
| Prot. contro le sovratensioni Varistore | |
| Indicazione tensione di esercizio | sì |
| Potenza dissipata in condizioni nominali | 1,15 W |
Lato contatti
| Esecuzione dei contatti | 2 di scambio |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgNi, doratura |
| Max. tensione commutabile | 30 V AC/DC |
| 250 V AC/DC | |
| Max. corrente d'inserzione | 50 mA |
| Corrente di carico permanente | 50 mA |
| Max. potenza commutabile (carico ohmico) | 1,2 W (con 24 V DC) |
| 5 VA (con 24 V AC) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 2,5 kV AC (50 Hz, 1 min) |
|---|---|
| Tensione di prova contatto di scambio/contatto di scambio | 1 kV AC (50 Hz, 1 min) |
| Funzionamento | 100 % ED |
| Durata meccanica | ca. 2x 107cicli di manovre |
| Peso netto (SAP) | 47,36 g |
Normative e prescrizioni
| Norme/Disposizioni | DIN VDE 0110b, Gr. C per 250 V AC |
|---|---|
| IEC 60255/DIN VDE 0435 (nelle parti pertinenti) | |
| DIN EN 50178/VDE 0160 (nelle parti pertinenti) | |
| EN 60730/DIN VDE 0631 | |
| DIN VDE 0160 (nelle parti pertinenti) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caratteristica | Valore |
|---|---|
| apparecchio completo con base (EF003359) | No |
| con morsetti amovibili (EF003340) | Sì |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 207 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 207 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 207 V |
| tipo di tensione per l'azionamento (EF008242) | AC/DC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 2 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | oro |
| corrente nominale (EF000001) | 0.005 A |
| larghezza (EF000008) | 27 mm |
| altezza (EF000040) | 33 mm |
| profondità (EF000049) | 66.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT .pdf | 28 Mbytes |
|
