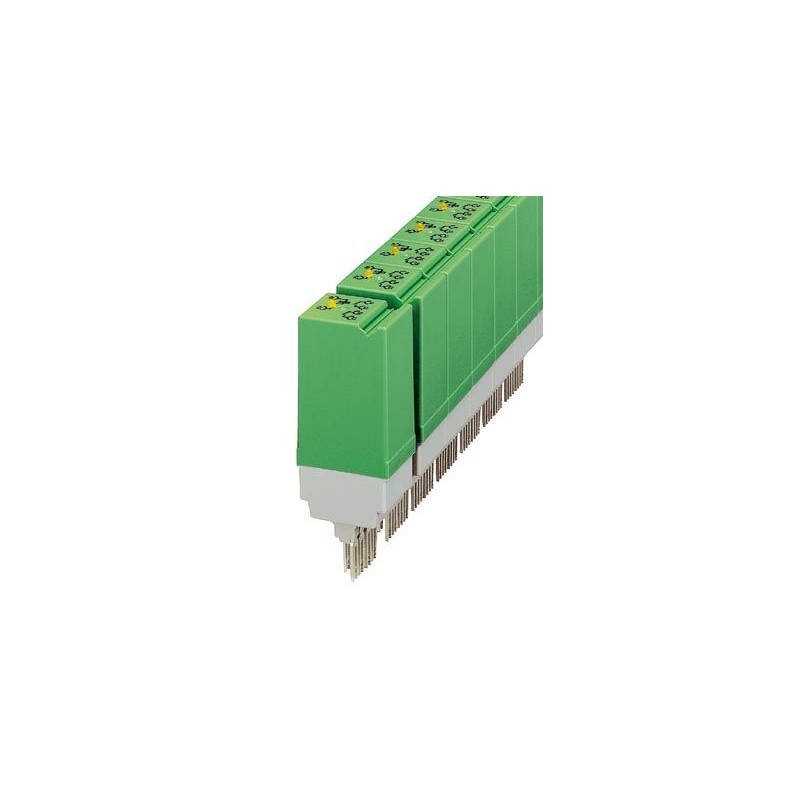

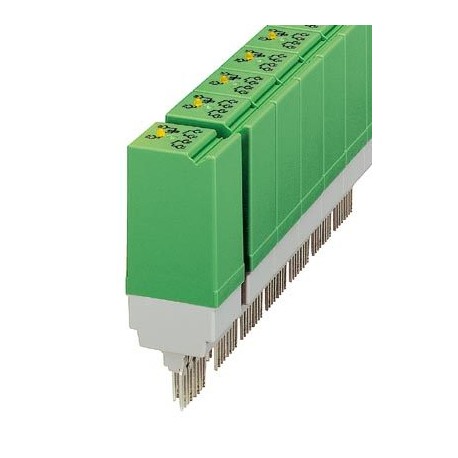

ST-REL4-KG120/ 1- 1/AU 2829470 PHOENIX CONTACT Spina a relè
ST-REL4-KG120/ 1- 1/AU
2829470
PHOENIX_CONTACT
10
Spina a relè
Supporto relè a innesto, dotato di relè di commutazione mini, contatti (AgNi+Au): potenze da piccole a grandi, 2 contatti aperti, tensione di ingresso 120 V AC/DC, con indicatore luminoso, inseribile nei morsetti di base
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2829470 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6124 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 89 (IF_2005) |
| GTIN | 4017918078485 |
| Peso per pezzo (confezione esclusa) | 44,510 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 120 V AC/DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,06 |
| Corrente d'ingresso tipica con UN | 5 mA |
| Tempo di eccitazione tipica | 10 ms (a DC) |
| Tempo di diseccitazione tipico | 10 ms (a DC) |
| Circuito di protezione | Ponte raddrizzatore, varistore |
| Indicazione tensione di esercizio | sì |
| Potenza dissipata in condizioni nominali | 0,6 W |
Lato contatti
| Esecuzione dei contatti | 2 in chiusura |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgNi, doratura |
| Max. tensione commutabile | 30 V AC/DC |
| Max. corrente d'inserzione | 50 mA |
| Corrente di carico permanente | 50 mA |
| Max. potenza commutabile (carico ohmico) | 1,2 W (con 24 V DC) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 2,5 kV AC (50 Hz, 1 min) |
|---|---|
| Tensione di prova contatto in chiusura/contatto in chiusura | 2 kV AC (50 Hz, 1 min) |
| Funzionamento | 100 % ED |
| Durata meccanica | ca. 2x 107cicli di manovre |
| Peso netto (SAP) | 44,51 g |
Normative e prescrizioni
| Norme/Disposizioni | DIN VDE 0110b, Gr. C per 250 V AC |
|---|---|
| IEC 60255/DIN VDE 0435 (nelle parti pertinenti) | |
| DIN EN 50178/VDE 0160 (nelle parti pertinenti) | |
| EN 60730/DIN VDE 0631 | |
| DIN VDE 0160 (nelle parti pertinenti) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
