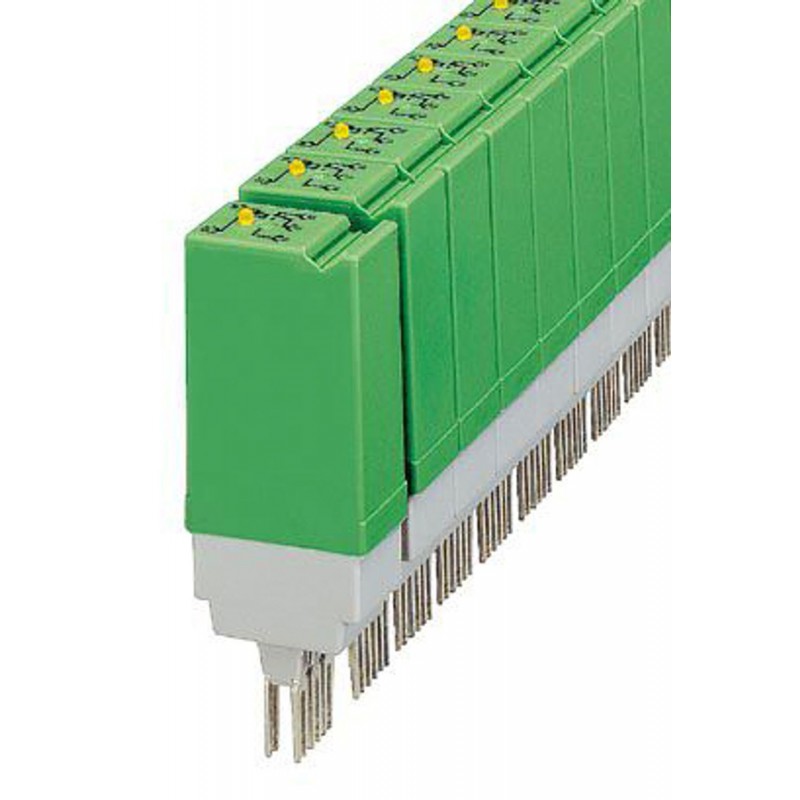

ST-REL3-KG120/21 2821164 PHOENIX CONTACT Spina a relè
ST-REL3-KG120/21
2821164
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Spina a relè
Staffa relè a innesto, dotata di relè di commutazione mini, contatti (AgNi): potenze medio-alte, 1 contatto commutato, tensione di ingresso 120 V AC/DC, con indicatore luminoso, collegabile ai morsetti di base
Spina a relè, equipaggiata con relè miniatura, contatti (AgNi): potenze da piccole a grandi, 1 contatto di scambio, tensione d’ingresso 120 V AC/DC, con LED, innestabile su morsetti base
relè > relè di commutazione
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Modulo relè |
| Funzionamento | 100 % ED |
| Vita meccanica | ca. 2x 107cicli di manovre |
| Stato di manutenzione dei dati | |
| Data ultima gestione dei dati | 02.05.2024 |
| Revisione articolo | 09 |
| Potenza dissipata massima in condizioni nominali | 0,6 W |
| Tensione di prova (Avvolgimento/Contatto) | 2,5 kV AC (50 Hz, 1 min., avvolgimento/contatto) |
| Lato eccitazione | |
| Tensione d'ingresso nominale UN | 120 V AC/DC |
| Range tensione d'ingresso | 96 V AC/DC ... 127,2 V AC/DC (20 °C) |
| Comportamento di commutazione del sistema di azionamento | monostabile |
| Azionamento (polarità) | polarizzato |
| Corrente d'ingresso tipica con UN | 5 mA |
| Tempo di eccitazione tipica | 7 ms |
| Tempo di diseccitazione tipico | 11 ms (a DC) |
| Circuito di protezione | Ponte raddrizzatore, varistore |
| Indicazione tensione di esercizio | sì |
| Commutazione | |
| Tipo di commutazione del contatto | 1 contatto deviatore |
| Tipo di contatto di commutazione | Contatto semplice |
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC |
| Corrente di carico permanente | 6 A |
| Max. corrente d'inserzione | 8 A |
| Max. potenza commutabile (carico ohmico) | 95 W (con 24 V DC) |
| 50 W (con 48 V DC) | |
| 45 W (con 60 V DC) | |
| 35 W (con 110 V DC) | |
| 55 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Larghezza | 20,8 mm |
| Altezza | 33 mm |
| Profondità | 66,5 mm |
| Colore | verde (RAL 6021) |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Norme/Disposizioni | DIN VDE 0110b, Gr. C per 250 V AC |
| IEC 60255/DIN VDE 0435 (nelle parti pertinenti) | |
| DIN EN 50178/VDE 0160 (nelle parti pertinenti) | |
| EN 60730/DIN VDE 0631 | |
| DIN VDE 0160 (nelle parti pertinenti) |
| Tipo di montaggio | Montaggio a innesto |
| Caratteristica | Valore |
|---|---|
| apparecchio completo con base (EF003359) | No |
| con morsetti amovibili (EF003340) | Sì |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 96 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 96 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 96 V |
| tipo di tensione per l'azionamento (EF008242) | AC/DC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 1 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | non trattato |
| corrente nominale (EF000001) | 0.005 A |
| larghezza (EF000008) | 20.8 mm |
| altezza (EF000040) | 33 mm |
| profondità (EF000049) | 66.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
