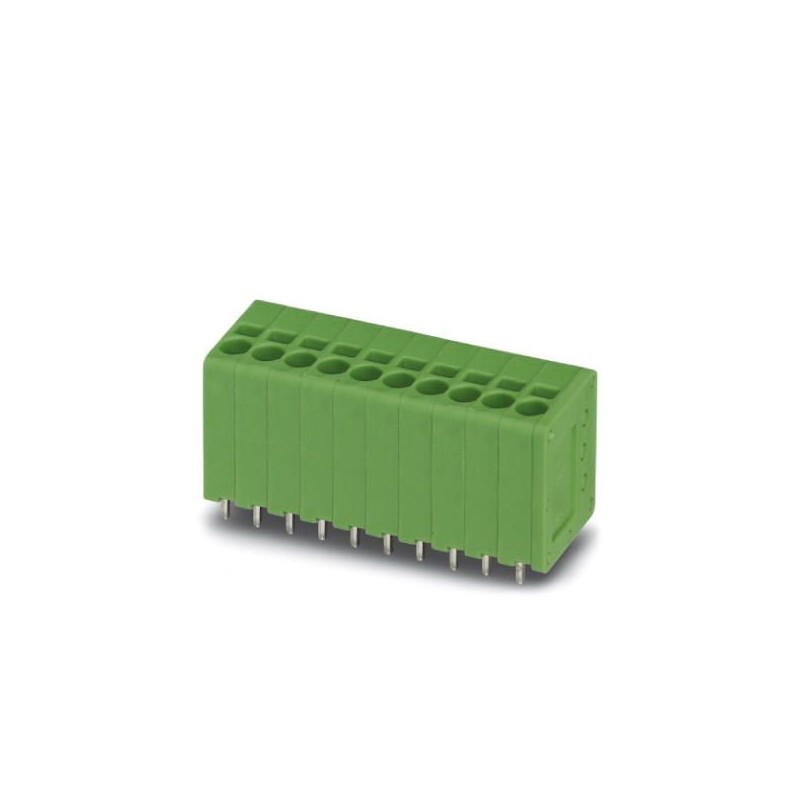

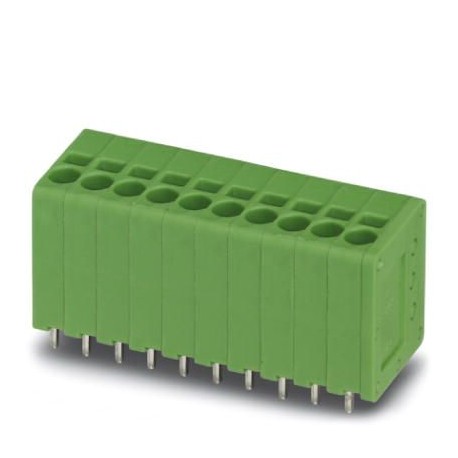

SPT 1,5/24-V-3,5 BK 1708342 PHOENIX CONTACT Morsetto per circuiti stampati
SPT 1,5/24-V-3,5 BK
1708342
PHOENIX_CONTACT
50
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 17,5 A, tensione nominale (III/2): 200 V, sezione nominale: 1,5 mm², numero di potenziali: 24, numero di file: 1, numero di poli per fila: 24, famiglia di articoli: SPT 1,5/.. -V, passo: 3,5 mm, tipo di collegamento: Collegamento a molla push-in, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 90 °, colore: nero, disposizione dei pin: disposizione dei pin lineari, lunghezza dei pin [P]: 2,5 mm, numero di pin a saldare per potenziale: 2, tipo di imballaggio: in scatola
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1708342 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAABFA - |
| GTIN | 4046356992688 |
| Peso per pezzo (confezione esclusa) | 22,142 g |
| Numero tariffa doganale | 85369010 |
Caratteristiche articolo
| Abbreviazione | Morsetto per circuiti stampati |
|---|---|
| Famiglia articolo | SPT 1,5/..-V |
| Passo | 3,5 mm |
| N. poli | 24 |
| Collegamento | Connessione a molla Push-in |
| Tipo di montaggio | Saldatura ad onde |
| Layout pin | Piedinatura doppia lineare |
| Numero di piani | 1 |
| Numero collegamenti | 24 |
| Numero dei potenziali | 24 |
Dati elettrici
| Corrente di dimensionamento | 17,5 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 200 V |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
Dati di collegamento
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
|---|---|
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione del conduttore AWG / kcmil | 24 ... 16 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 1,5 mm² (Lunghezza di spelatura 8 mm) |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,25 mm² ... 0,75 mm² (Lunghezza di spelatura 8 mm) |
| Lunghezza del tratto da spelare | 10 mm |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | zincatura a caldo |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (4 - 8 µm Sn) |
Indicazioni materiale - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Didascalia | Rappresentazione schematica - per ulteriori dettagli vedere il disegno della linea di prodotti nel Download Center |
| Lunghezza [ l ] | 13,5 mm |
| Larghezza [ w ] | 85,4 mm |
| Altezza [ h ] | 16,9 mm |
| Passo | 3,5 mm |
| Altezza (senza pin di saldatura) | 14,4 mm |
| Lunghezza pin [P] | 2,5 mm |
| Distanza codoli | 3,5 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
| Misura a | 80,5 mm |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C |
Attacco e metodi di collegamento
| Prova di integrità e stabilità dei conduttori | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Controllo superato |
Prova di trazione
| Sezione conduttore / tipo conduttore / forza di trazione | 0,2 mm² / rigido / > 10 N |
|---|---|
| 0,2 mm² / flessibile / > 10 N | |
| 1,5 mm² / rigido / > 40 N | |
| 1,5 mm² / flessibile / > 40 N |
Controlli elettrici
| Corrente di dimensionamento | 17,5 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 200 V |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
Distanze in aria e linee di fuga
| Gruppo materiale isolante | I |
|---|---|
| Tensione | 160 V |
| Tensione di isolamento di nominale (III/3) | 160 V |
| Tensione di isolamento di nominale (III/2) | 200 V |
| Tensione di isolamento di nominale (II/2) | 400 V |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 16.9 mm |
| numero di collegamenti elettrici (EF008252) | 24 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 3.5 mm |
| corrente nominale In (EF008250) | 17.5 A |
| tensione nominale (EF000228) | 200 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 1.5 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.2 mm |
| lunghezza del pin (EF006825) | 2.5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
