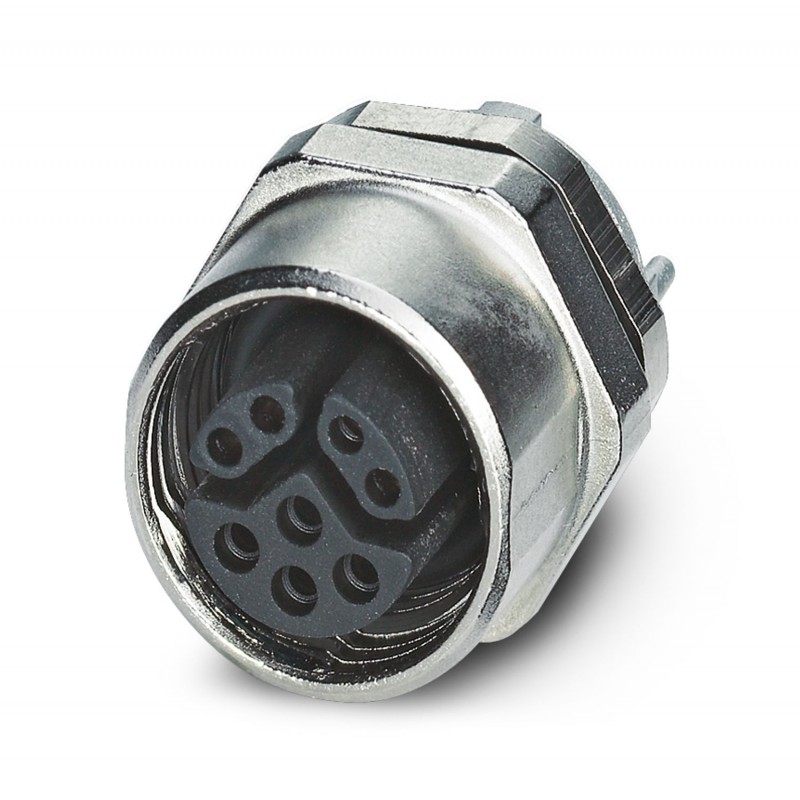

VS-08-DSIV-L180-HYB SCO 1456666 PHOENIX CONTACT Contatto femmina da incasso
VS-08-DSIV-L180-HYB SCO
1456666
PHOENIX_CONTACT
20
Contatto femmina da incasso
Conect. spina. essere apar. Poster da parete, CAT5 Ethernet (IEC11801:2002), 8 poli, Collegamento femmina, diritto, M12-SPEEDCON, Codifica: Y, Montaggio su circuito stampato, M12 x 1, Collegamento a saldare THR, Prodotto alternativo RoHS II senza eccezioni 6c (Pb< 0.1%) Codice articolo: 1239824
connettori ad innesto > connettore circolare, da incasso (PCB)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1456666 |
|---|---|
| Pezzi/conf. | 20 PZ |
| Sales key | ABQCAF - |
| Quantità di ordinazione minima | 20 PZ |
| Pagina catalogo | Pagina 91 (C_2_2013) |
| GTIN | 4046356620307 |
| Peso per pezzo (confezione esclusa) | 10,770 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Grado di protezione | IP67 (nello stato installato) |
Generalità
| Nota | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 0,5 A (Dati) |
| 6 A (Power) | |
| Tensione di dimensionamento | 30 V (Dati) |
| 30 V (Power) | |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| N. poli | 8 |
| Resistenza di isolamento | > 100 MΩ |
| Codifica | Y - ibrido |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801:2002) |
| Grado d'inquinamento | 3 |
| Collegamento | Codoli |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 1,5 Nm ... 2 Nm (Custodia, lato di montaggio) |
| Tipo di montaggio | Montaggio dei circuiti stampati M12 x 1 |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PPA |
| Materiale ghiera | Pressogetto di zinco, nichelato |
| Materiale guarnizione | EPDM |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caratteristica | Valore |
|---|---|
| tipo di contatto a innesto, lato esterno (EF005528) | femmina (presa) |
| modo di montaggio (EF000003) | altro |
| filettatura a vite (EF012303) | M12 |
| con collegamento schermato (EF002535) | Sì |
| numero di poli (EF001391) | 8 |
| numero di contatti di controllo (EF012217) | 8 |
| con collegamento PE (EF005600) | No |
| rivestimento scatola (EF001601) | nichelato |
| materiale del rivestimento di contatto (EF004020) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| numero min. di cicli di innesto (EF012212) | 100 |
| grado di protezione (IP), montato (EF007466) | IP67 |
| temperatura ambiente (EF002386) | 85 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| corrente nominale In (EF008250) | 0.5 A |
| con filettatura (EF003723) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1456666-VS-08-DSIV-L180-HYB SCO | 147 Kbytes |
|
