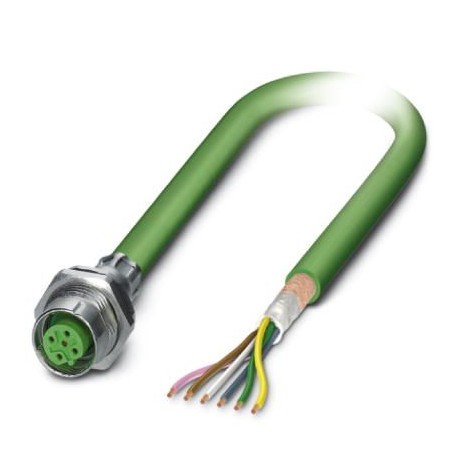

SACCBP-FSB-5CON-PG9/5,0-900SCO 1437630 PHOENIX CONTACT Connettore femmina da incasso sistema bus
Riferimento: SACCBP-FSB-5CON-PG9/5,0-900SCO
Codice: 1437630
Produttore: PHOENIX_CONTACT
Descrizione:
Connettore femmina da incasso sistema bus
Presa di montaggio integrata per sistema bus, INTERBUS, 5 poli, M12, schermata, rivestimento B, SPEEDCON, montaggio a parete posteriore/montaggio imbullonato con filettatura Pg9, con cavo bus da 5,0 m
Categorie:
- connettori ad innesto > connettore circolare, da incasso (con cavo)
- PHOENIX_CONTACT > Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- Recensioni
* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.
Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.
VISTI DI RECENTE
DETTAGLI
Dati commerciali
| Codice per l'ordinazione | 1437630 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABQCED - |
| Pagina catalogo | Pagina 425 (C_2_2017) |
| GTIN | 4046356458375 |
| Peso per pezzo (confezione esclusa) | 386,300 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 60 V |
| Tensione impulsiva di dimensionamento | 1,5 kV |
| N. poli | 5 |
| Resistenza di isolamento | 100 MΩ |
| Codifica | B - inverso |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Tipo di segnale/categoria | INTERBUS |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | > 100 |
| Coppia di serraggio | 2 Nm ... 3 Nm (Lato di montaggio) |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale ghiera | Ottone, nichelato |
| Materiale guarnizione | FKM |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | V0 |
Cavo
| Tipo cavo | INTERBUS |
|---|---|
| Tipo cavo (sigla) | 900 |
| Tipo di segnale/categoria | INTERBUS |
| Struttura cavo | 3 x 2 x 0,22 mm² |
| Sezione conduttore | 3x 2x 0,22 mm² |
| Linea segnale AWG | 24 |
| Struttura conduttore segnale linea | 32x 0,10 mm |
| Colori filo | giallo-verde, marrone-bianco, rosa-grigio |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 3 coppie verso l’anima |
| Schermatura | treccia di fili in rame |
| Guaina esterna, colore | verde pallido RAL 6017 |
| Diametro esterno cavo D | 8 mm |
| Raggio di piegatura minima, fisso | 7,5 x D |
| Raggio di piegatura minima, flessibile | 15 x D |
| Numero dei cicli di piegatura | 5000000 |
| Raggio di piegatura | 120 mm |
| Corsa di posizionamento | 10 m |
| Velocità di posizionamento | 1,6 m/s |
| Accelerazione | 3,2 m/s² |
| Peso del cavo | 70 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PE |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 5 GΩ*km |
| Resistenza del doppino | ≤ 159,80 Ω/km |
| Capacità linea | ≤ 60 nF/km (a 800 Hz) |
| Impedenza caratteristica | 120 Ω ±20 % (fino a 64 kHz) |
| 100 Ω ±15 % (con 1 MHz) | |
| Attenuazione paradiafonica (NEXT) | ≥ 61 dB (fino a 772 kHz) |
| ≥ 59 dB (con 1 MHz) | |
| ≥ 55 dB (con 2 MHz) | |
| ≥ 50 dB (con 4 MHz) | |
| ≥ 46 dB (con 8 MHz) | |
| ≥ 44 dB (con 10 MHz) | |
| ≥ 41 dB (con 16 MHz) | |
| ≥ 40 dB (con 20 MHz) | |
| Attenuazione | ≤ 15 dB/km (fino a 256 kHz) |
| ≤ 24 dB/km (fino a 772 kHz) | |
| ≤ 27 dB/km (con 1 MHz) | |
| ≤ 52 dB/km (con 4 MHz) | |
| ≤ 84 dB/km (con 10 MHz) | |
| ≤ 112 dB/km (con 16 MHz) | |
| ≤ 119 dB/km (con 20 MHz) | |
| Velocità del segnale | 0,66 c |
| Resistenza accoppiamento | < 250,00 mΩ/m (con 30 MHz) |
| Tensione nominale cavo | 250 V (Valore di punta, non per correnti forti) |
| Tensione di prova filo/filo | 1500 Veff |
| Tensione di prova filo/schermatura | 1000 Veff |
| Resistenza alla fiamma | a norma VDE 0472, Parte 4, tipo di prova B |
| secondo IEC 60332-1 | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -30 °C ... 70 °C (cavi, posa mobile) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
