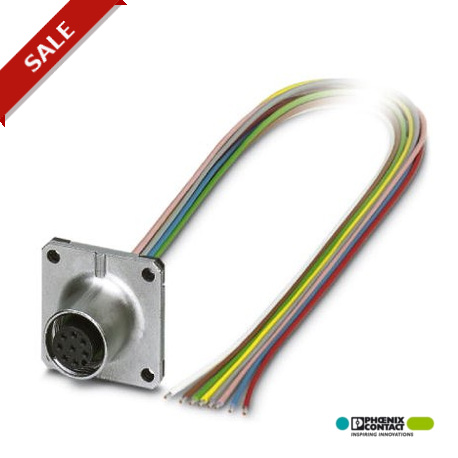

SACC-SQ-M12FS-8CON-25F/0,5 1441574 PHOENIX CONTACT Connettore femmina da incasso sensore-attuatore, 8 poli, ..
SACC-SQ-M12FS-8CON-25F/0,5
1441574
PHOENIX_CONTACT

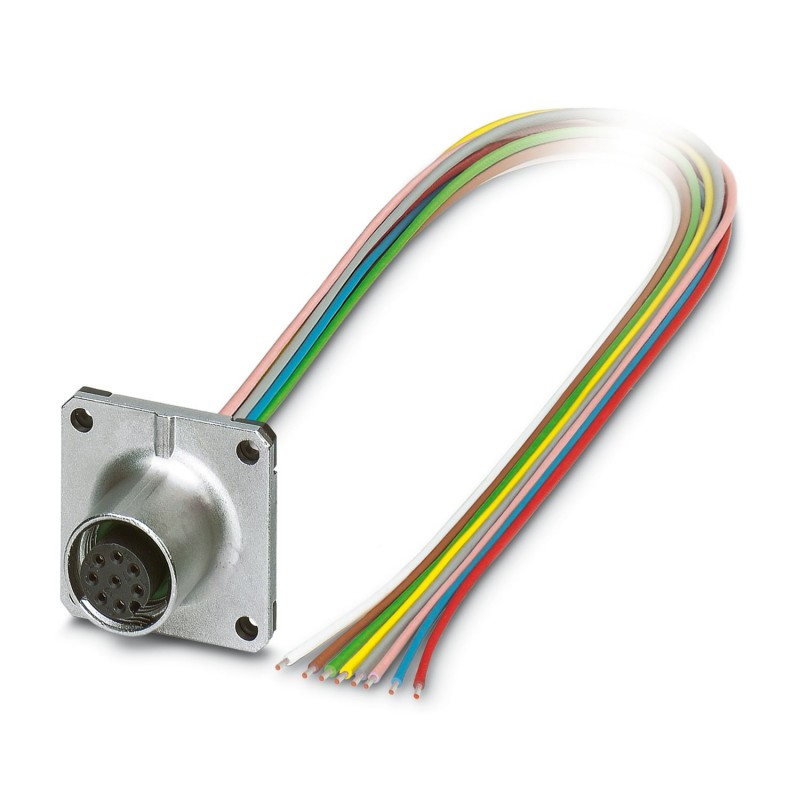

Connettore femmina da incasso sensore-attuatore, 8 poli, M12, codifica A, montaggio anteriore/a flangia quadrata, con filo TPE da 0,5 m, 8 x 0,25 mm²
Conect. spina. essere apar. parete frontale, 8 poli, M12, Montaggio a parete frontale, flangia quadrata, fili intrecciati singoli, lunghezza cavo: 0,5 m, 0,25 mm², filo intrecciato TPE, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1 %) 1239722
Connettore per apparecchi anteriore, 8-poli, Femmina, diritto, M12, codifica: A, su estremità conduttore libera, Montaggio anteriore, Flangia quadra, Fili singoli, lunghezza cavo: 0,5 m, 0,25 mm2, Filo in TPE, Prodotto alternativo secondo RoHS II senza eccezione 6c (Pb < 0,1 %) cod. art.: 1239722
connettori ad innesto > connettore circolare, da incasso (con cavo)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il funzionamento | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
| Note generali | Tipo di connessione dei contatti connessione a crimpare |
| Tipo di montaggio | Montaggio anteriore Flangia quadra |
| Tipo di prodotto | Connettori circolari (lato apparecchio) |
| Applicazione | Segnale |
| Numero di poli | 8 |
| Numero uscite cavi | 1 |
| Schermato | no |
| Codifica | A |
| Tipo di filettatura | M12 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 07 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | FKM |
| Materiale impugnature | Pressofuso di zinco, nichelato |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Materiale conduttore | Filo Cu stagnato |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Resistività di massa | ≤ 3 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 30 V |
| Corrente nominale IN | 2 A |
| Resistenza del conduttore max. | 57,6 mΩ/m |
| Connessione conduttori | |
| Collegamento | Fili singoli |
| Tipo di connessione del contatto | Femmina |
| Sezione conduttore | 0,25 mm² |
| Coppia di serraggio | 3 Nm ... 4 Nm (Lato di montaggio) |
| Dati meccanici | |
| Cicli di manovra | > 100 |
| Connessione 1 | |
| Struttura testa | Femmina |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M12 |
| Codifica | A |
| Connessione 2 | |
| Struttura testa | estremità conduttore libera |
| Lunghezza cavo | 0,5 m |
| Tipo di cavo | Filo in TPE |
| Diametro filo con guaina isolante | 1,2 mm ±0,07 mm |
| Conduttore singolo, colore | marrone, blu, bianco, grigio, rosa, verde, giallo, rosso |
| Sezione delle linee | 0,25 mm² |
| Materiale conduttore | Filo Cu stagnato |
| Struttura conduttore segnale linea | 14x 0,15 mm |
| Linea segnale AWG | 24 |
| Materiale isolamento fili | TPE |
| Isolamento spessore parete | 0,21 mm (Isolamento fili) |
| Tensione nominale cavo | 300 V |
| Tensione di prova cavo | 2000 V AC |
| Resistenza linea | ≤ 57,6 mΩ/m |
| Resistenza di isolamento linea | ≥ 20 MΩ*km |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (cavi, posa fissa) |
| -25 °C ... 85 °C (Cavi, posa mobile) |
| Condizioni ambientali | |
| Grado di protezione | IP67 |
| IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
| -40 °C ... 85 °C (senza azionamento meccanico) | |
| -25 °C ... 85 °C (Cavi, posa mobile) | |
| -40 °C ... 85 °C (cavi, posa fissa) | |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| lunghezza del cavo (EF000536) | 0.5 mm |
| tipo di contatto a innesto, lato esterno (EF005528) | senza |
| modo di montaggio (EF000003) | montaggio frontale |
| materiale della scatola (EF001596) | altro |
| materiale isolante del conduttore (EF000061) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura ambiente (EF002386) | 85 °C |
| temperatura d'esercizio (EF002393) | -25 °C |
| tensione nominale (EF000228) | 30 V |
| con collegamento schermato (EF002535) | No |
| filettatura a vite (EF012303) | M12 |
| sezione del filo (EF000018) | 0.25 mm² |
| numero min. di cicli di innesto (EF012212) | 100 |
| grado di protezione (IP), montato (EF007466) | IP67 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1441574-SACC-SQ-M12FS-8CON-25F/0,5 | 122 Kbytes |
|
