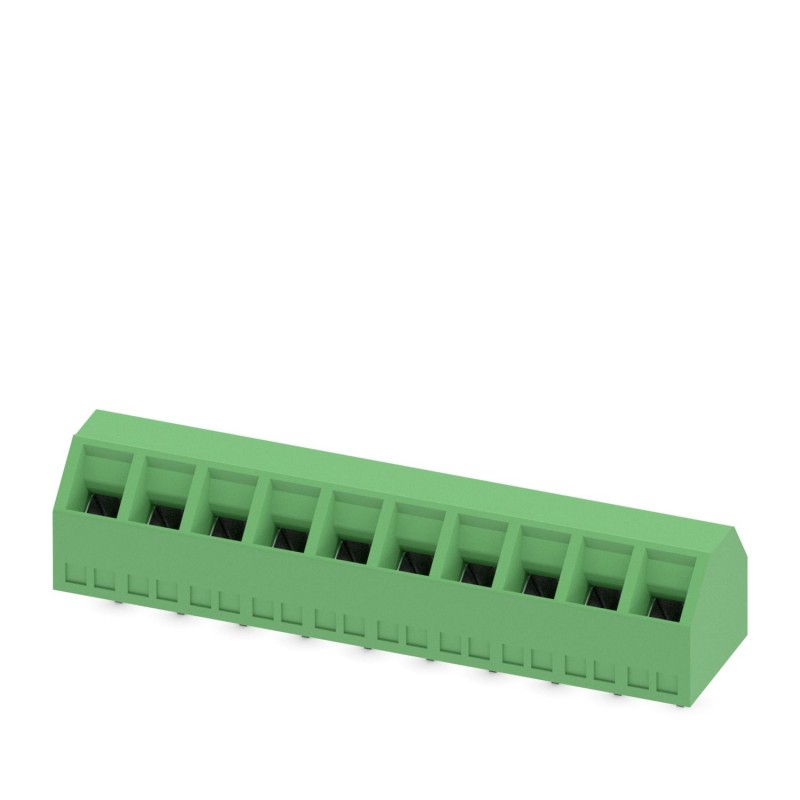

SMKDSN 1,5/ 5 BK 1800411 PHOENIX CONTACT Morsetto per circuiti stampati
SMKDSN 1,5/ 5 BK
1800411
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 13,5 A, tensione nominale (III/2): 400 V, sezione nominale: 1,5 mm², numero di potenziali: 5, numero di file: 1, numero di poli per fila: 5, famiglia di articoli: SMKDSN 1,5, passo: 5 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, metodo di serraggio a vite: L Fessura longitudinale, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 45 °, colore: nero, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, numero di pin a saldare per potenziale: 1, tipo di imballaggio: in scatola
Morsetta a circuito stampato, corrente nominale: 17,5 A, tensione nominale (III/2): 400 V, sezione trasversale nominale: 1,5 mm2, numero di potenziali: 5, numero di righe: 1, numero di posizioni per fila: 5, gamma di prodotti: SMKDSN 1,5, passo di 5 mm, metodo di connessione: Collegamento a vite con guaina di tensione, forma della testa di vite: Fessura L, montaggio: saldatura a onda, direzione di connessione conduttore/PCB: 45°, colore: nero, disposizione dei pin: perno lineare, perno saldatore [P]: 3,5 mm, numero di perni di saldatura per potenziale: 1, tipo di imballaggio: confezionato in cartone
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1800411 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAABEA - |
| Quantità di ordinazione minima | 50 PZ |
| GTIN | 4046356863704 |
| Peso per pezzo (confezione esclusa) | 5,608 g |
| Numero tariffa doganale | 85369010 |
Dimensioni
| Lunghezza [ l ] | 12 mm |
|---|---|
| Passo | 5 mm |
| Misura a | 20 mm |
| Larghezza [ w ] | 26 mm |
| Altezza di montaggio | 11 mm |
| Altezza [ h ] | 14,5 mm |
| Lunghezza pin [P] | 3,5 mm |
| Diametro foro | 1,3 mm |
Generalità
| Famiglia articolo | SMKDSN 1,5 |
|---|---|
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 400 V |
| Tensione di dimensionamento (II/2) | 630 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 13,5 A |
| Sezione nominale | 1,5 mm² |
| Superficie pin di saldatura | |
| Calibro a tampone | A1 |
| Lunghezza di spelatura | 6 mm |
| N. poli | 5 |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Dati di collegamento
| Sezione trasversale conduttore AWG min. | 26 |
|---|---|
| Sezione trasversale conduttore AWG max. | 16 |
| 2 conduttori stesso diametro, rigidi min. | 0,14 mm² |
| 2 conduttori stesso diametro, rigidi max. | 0,75 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,14 mm² |
| 2 conduttori stesso diametro, flessibili max. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1 mm² |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
