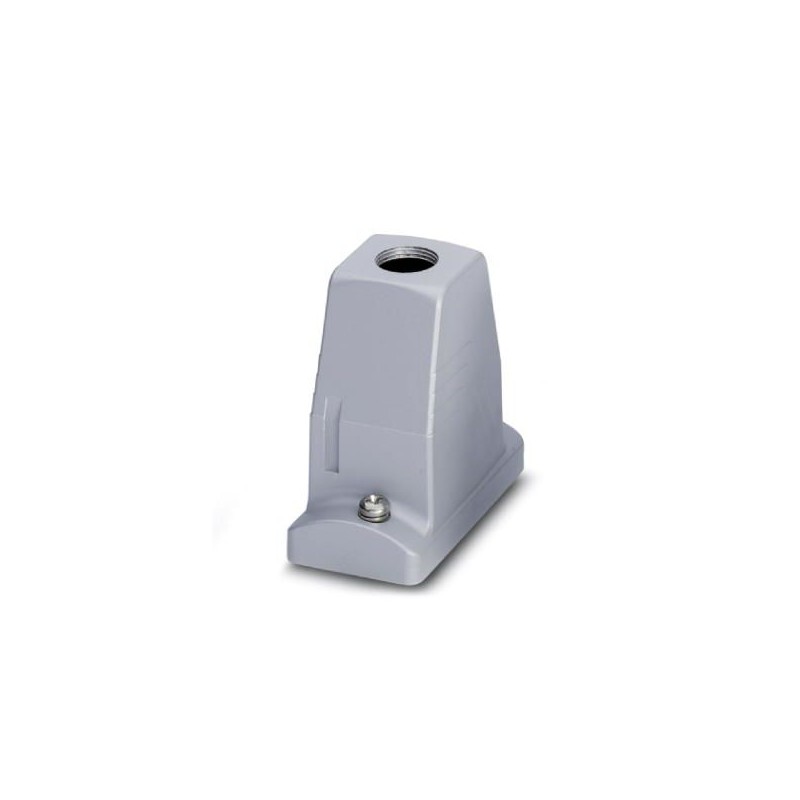

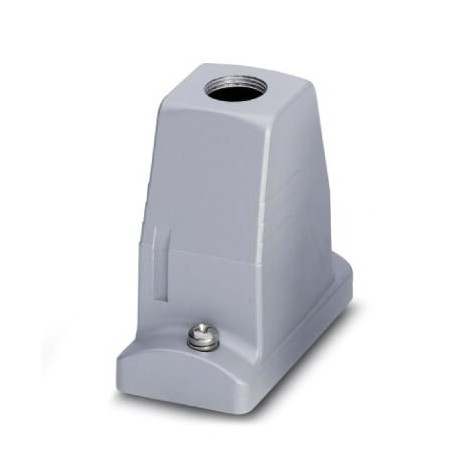

HC-B 10-TMS-100/O1STM25G-EMV 1690024 PHOENIX CONTACT Custodia EMC
HC-B 10-TMS-100/O1STM25G-EMV
1690024
PHOENIX_CONTACT
10
Custodia EMC
Home > PHOENIX_CONTACT
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1690024 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BF7AAA - |
| Pagina catalogo | Pagina 479 (PC_2009) |
| GTIN | 4017918822446 |
| Peso per pezzo (confezione esclusa) | 327,400 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 100 mm |
|---|---|
| Larghezza | 57 mm |
| Lunghezza | 105 mm |
| Lunghezza della sezione di montaggio | 65 mm |
| Larghezza della sezione di montaggio | 35 mm |
Condizioni ambientali
| Grado di protezione custodia (IP) | IP66 |
|---|---|
| IP68 (0,2 bar / 24h) | |
| IP69K | |
| Grado di protezione custodia (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| NEMA 250 | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
Generalità
| Nota | per inserti portacontatti HC-B10, BB18, DD42, M, K8/24 |
|---|---|
| Dimensioni | B10 |
| Tipo di custodia | Custodia protettiva |
| Tipo di bloccaggio | Bloccaggio a vite |
| Coppia di serraggio | 3 Nm (Vite di bloccaggio) |
| Viti di fissaggio | M6 |
| Uscita cavo | diritto |
| Tipo di collegamento a vite | 1x M25 |
| Materiale custodia | Pressofuso di alluminio |
| Materiale superficie custodia | Schermatura EMC, argento |
| Materiale guarnizione | NBR, conduttivo |
| Bloccaggio materiale | acciaio inox |
| Indicazione per il montaggio | Per garantire il funzionam. del contatto dei cond. di terra anche in caso di inserim. obliquo, entrambe le flange di incasso devono possedere un contatto elettrico sufficiente con parete di installaz. metallica. |
| Montaggio | Per ottenere un'elevata azione schermante, è necessario rimuovere una verniciatura isolante con polveri dalla parete del quadro elettrico nell'area della guarnizione profilata. Coppia di serraggio della vite di bloccaggio: 3 Nm. |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027371205eCl@ss 5.127371205eCl@ss 6.027371205eCl@ss 7.027371205eCl@ss 8.027440202eCl@ss 9.027440202
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PHOENIX CONTACT-1690024-HC-B 10-TMS-100/O1STM25G-EMV | 103 Kbytes |
 |
