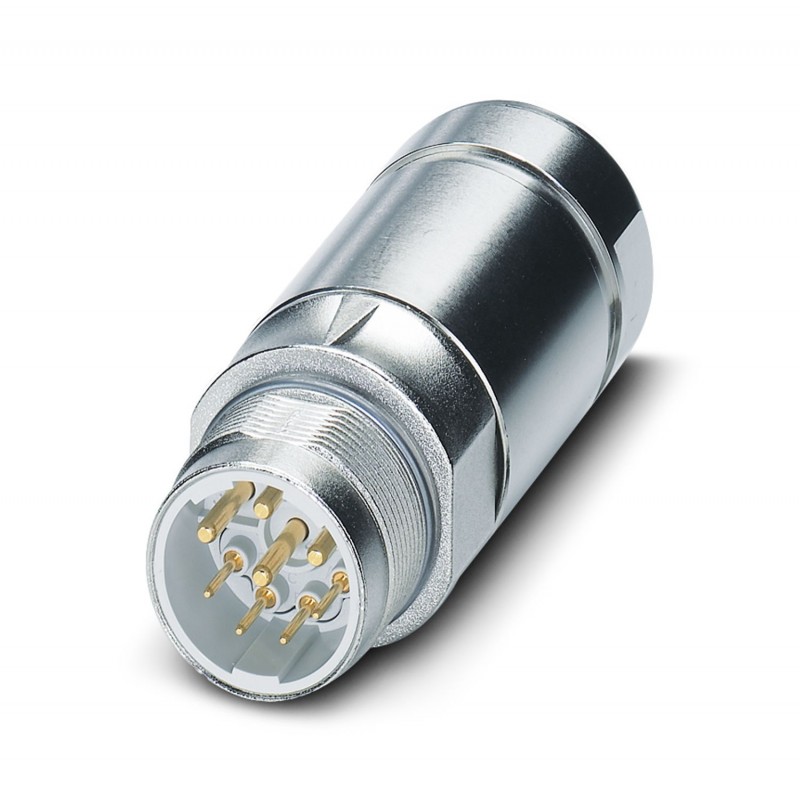

SF-5EP1N8A9LDL 1605510 PHOENIX CONTACT Connettore per giunti
SF-5EP1N8A9LDL
1605510
PHOENIX_CONTACT
Connettore per giunti
Connettore a innesto, lungo diritto, per bloccaggio standard e SPEEDCON, M23, numero di poli: 5+PE, tipo di contatto: Maschio, schermato: sì, grado di protezione: IP67, gamma di diametri del cavo: 7,5 mm ... 18 mm, Compatibile con controconnettori standard SPEEDCON o M23 con dado zigrinato, numero di poli: 6, tipo di connessione: Connessione crimpata, serie: SF, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1%) Codice articolo: 1241902
Connettore per giunti, diritto, lungo, per bloccaggio standard e SPEEDCON, M23, numero poli: 5+PE, tipo di connessione del contatto: Spina, schermata: sì, grado di protezione: IP67, diametro cavi: 7,5 mm ... 18 mm, Compatibile con contro connettori con dado zigrinato standard M23 o SPEEDCON, numero poli: 6, tipo di connessione: Connessione a crimpare, serie: SF, Prodotto alternativo secondo RoHS II senza eccezione 6c (Pb < 0,1 %) cod. art.: 1241902
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Istruzioni per l’ordine: | Contatti a crimpare 6 x Ø 2 mm da ordinare separatamente |
| Avvertenza di sicurezza | |
| Indicazioni di sicurezza | AVVERTENZA: i connettori non devono essere collegati o scollegati sotto carico. Il mancato rispetto e l'utilizzo non conforme possono avere come conseguenza danni alle persone e/o alle cose. |
| • AVVERTENZA: mettere in funzione esclusivamente prodotti in perfetto stato. Verificare regolarmente che i prodotti non presentino danni. Mettere immediatamente fuori servizio i prodotti difettosi. Sostituire il prodotti danneggiati. L'articolo non può essere riparato. | |
| • AVVERTENZA: far installare e far funzionare il prodotto solo da personale qualificato in campo elettrotecnico nel rispetto delle istruzioni di sicurezza riportate di seguito. Il personale specializzato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica e deve essere in grado di riconoscere e di evitare i pericoli. Il simbolo corrispondente sull'imballaggio indica che è necessario l'intervento di personale qualificato in campo elettrotecnico. | |
| • I prodotti sono adatti ai settori del montaggio impianti, del comando e del montaggio di apparecchi elettrici. | |
| • Durante il funzionamento del connettore in ambienti esterni, tali ambienti vanno protetto dagli influssi ambientali. | |
| • I prodotti confezionati non vanno manipolati o aperti in modo errato. | |
| • Utilizzare esclusivamente connettori maschio specificati nelle norme indicate nei dati tecnici, (ad es. quelli elencati negli accessori del prodotto al sito web phoenixcontact.com/products). | |
| • In caso di utilizzo diretto del prodotto unitamente a prodotti di terzi, la responsabilità è interamente a carico dell'utente. | |
| • Per tensioni di esercizio > 50 VAC le custodie connettore conduttive devono essere collegate a massa | |
| • Assicurarsi che la messa a terra di protezione o di funzionamento sia inserita correttamente. | |
| • Per raggruppare diversi circuiti elettrici in un cavo e/o in un connettore valgono le norme VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 | |
| • Utilizzare esclusivamente l'utensile raccomandato da Phoenix Contact | |
| • Osservare le istruzioni di installazione / i documenti di Design In relativi al prodotto nell'area di download nel web al sito phoenixcontact.com/products. | |
| • Utilizzare il connettore solo allo stato completamente innestato e bloccato. | |
| • Assicurarsi che, durante la posa del cavo, il carico di trazione non superi i limiti stabiliti dalla normativa. | |
| • Tenere conto del raggio di piegatura minimo del cavo. Posare il cavo senza ritorcerlo. | |
| • Il connettore si riscalda durante l'esercizio normale. In base alle condizioni ambientali, la superficie del connettore può subire un riscaldamento continuo. In questo caso l'utente è responsabile dell'applicazione delle avvertenze di sicurezza (ad es. DIN EN ISO 13732-1:2008-12). | |
| Tipo di prodotto | Connettori circolari (lato cavi) |
| Serie | SF |
| Applicazione | Potenza |
| Numero di poli | 6 |
| Piano d'inserimento | 5+PE |
| Schermato | sì |
| Codifica | N |
| Tipo di filettatura | M23 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Materiale guarnizione | FPM |
| Materiale custodia | Metallo |
| Materiale custodia | Parti rotanti: lega rame-zinco (CuZn), parti in pressofuso: zinco (GD-Zn) |
| Materiale corpo isolante | PA 6.6 |
| Materiale guarnizione e O-ring | FPM |
| Connessione conduttori | |
| Collegamento | Connessione a crimpare |
| Contatti | |
| Diametro contatto | 2 mm |
| Corrente massima | 30 A |
| Tensione nominale UN | 630 V |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Contatti | |
| Diametro contatto | 2 mm |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Tipo | diritto, lungo |
| Diametro esterno conduttore | 7,5 mm ... 18 mm |
| Condizioni ambientali | |
| Grado di protezione | IP67 |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
| Temperatura ambiente (stoccaggio/trasporto) | 15 °C ... 25 °C |
| Posizione elevata | 3000 m |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 50 % ... 65 % |
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 6 |
| tipo di scatola (EF006980) | diritto |
| temperatura ambiente (EF002386) | -40 °C |
| tensione nominale (EF000228) | 630 V |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| tipo di bloccaggio (EF000208) | altro |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP67 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
