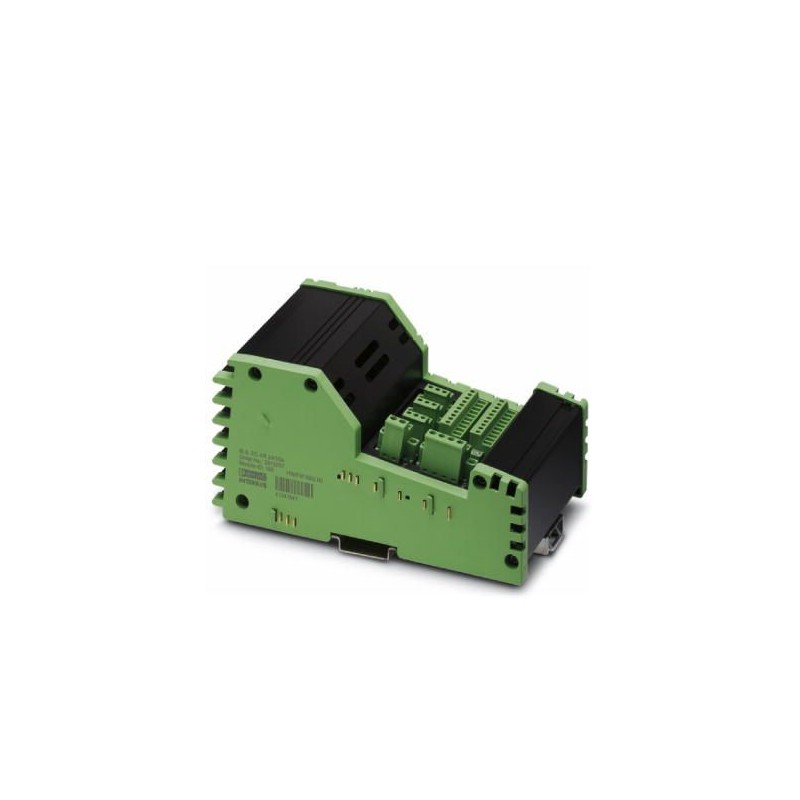

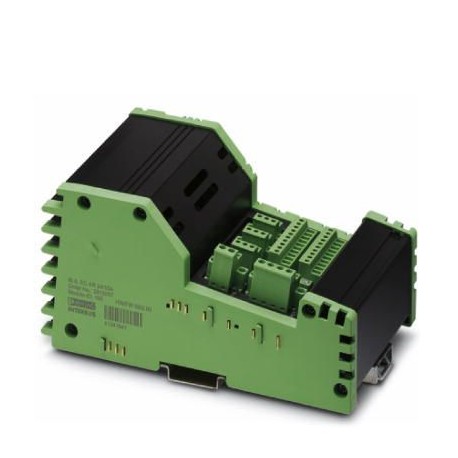

IB IL EC AR 48/10A-PAC 2819587 PHOENIX CONTACT Modulo funzionale Inline
IB IL EC AR 48/10A-PAC
2819587
PHOENIX_CONTACT
Modulo funzionale Inline
Servoamplificatore per motori CC a spazzole (motori CC) e motori CC brushless (motori EC)
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2819587 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI192 - |
| Pagina catalogo | Pagina 185 (C_6_2017) |
| GTIN | 4017918956172 |
| Peso per pezzo (confezione esclusa) | 880,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 75 % ... 85 % (75 % permanente, 85 % occasionale) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 75 % ... 85 % (75 % permanente, 85 % occasionale) |
| Pressione aria (funzionamento) | 80 kPa ... 106 kPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| Denominazione | Messa in servizio e diagnosi |
| Collegamento | RS-232 |
Alimentazione dell'elettronica
| Collegamento | connettore a 2 poli COMBICON |
|---|---|
| Denominazione | Alimentazione di potenza |
| Range tensione di alimentazione | 12 V DC ... 48 V DC ±15 % (Disattivazione per sovratensioni US> 60 V DC) |
| Carico di corrente massimo | 10 A |
Uscita motor starter
| Collegamento | Connettore COMBICON 4 poli con fascetta di schermatura |
|---|---|
| Numero | 1 |
| Denominazione uscita | 1 Motore a corrente continua, eccitazione permanente, con o senza anelli portaspazzole |
| N. poli | 4 |
| Intervallo corrente nominale | max. 10 A (Corrente di avviamento / Corrente permanente) |
Ingressi digitali
| Numero ingressi | 3 |
|---|---|
| Collegamento | MINI COMBICON |
| Tecnica di connessione | 3 conduttori (segnale, Us, GND) |
| N. poli | 3 |
| Tensione d'ingresso | 24 V DC |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | tip. 30 mA |
| max. 120 mA | |
| Denominazione | Alimentazione del circuito principale (UM) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 100 mA |
| max. 150 mA | |
| Denominazione | Alimentazione del circuito di segmento (US) |
| Tensione di alimentazione | 24 V DC (valore nominale) |
Normative e prescrizioni
| Emissione disturbi | Verifica a norma EN 61000-6-4 emissione di disturbi custodia EN 55011:1991 classe A |
|---|---|
| Prove meccaniche | Urti secondo EN 60068-2-27/IEC 60068-2-27 25g per 1 ms, tre urti a seconda della direzione |
| Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 | |
| Caduta libera secondo IEC 60068-2-32 1 m | |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250304eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242609eCl@ss 8.027242609eCl@ss 9.027242609
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2819587-IB IL EC AR 48/10A-PAC | 199 Kbytes |
|
