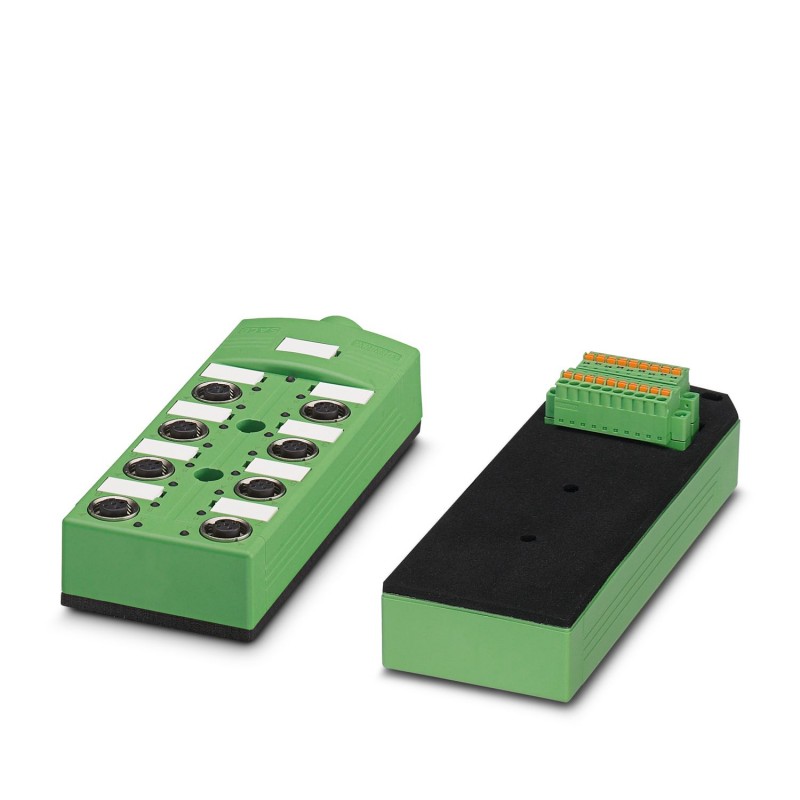

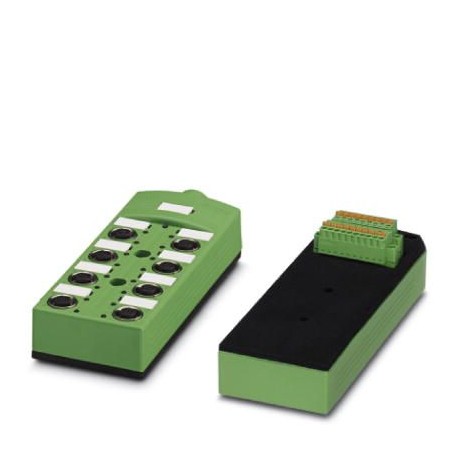

SACB-8/16-L-C SCO OTB 1437232 PHOENIX CONTACT Box sensore/attuatore
SACB-8/16-L-C SCO OTB
1437232
PHOENIX_CONTACT
Box sensore/attuatore
Scatola sensore/attuatore, applicazione: standard, tipo di collegamento: SPEEDCON M12 Connettore femmina in metallo, numero di stazioni a innesto: 8, numero di poli: 5, codifica: A - standard, occupazione di stazioni a innesto: Doppia, indicazione di stato: Sì, pnp; Collegamento del cavo principale: Collegamento a molla innestabile sul lato posteriore 270°, schermatura: No
Scatola di distribuzione, applicazione: Standard, tipo di connessione: Connettore femmina M12-SPEEDCON Metallo, numero degli slot: 8, numero poli: 5, codifica: A, occupazione slot: doppi, segnalazione di stato: Sì, PNP; connessione linea principale: Connessione a molla estraibile posteriore 270°, schermatura: no
sensori > Interfaccia sensore-attuatore passivo (senza cavo)
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il montaggio | IMPORTANTE:Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi. |
| Nota per l'utilizzo | Gli slot non utilizzati devono essere chiusi prima della messa in servizio. Gli elementi di chiusura adatti sono disponibili alla voce "Accessori". |
| Tipo di prodotto | Scatola di distribuzione |
| Applicazione | Standard |
| Numero di poli | 5 |
| Numero degli slot | 8 |
| Codifica | A |
| LED | sì |
| Diagnostica locale | |
| Funzione controllata | Tensione di alimentazione |
| rappresentazione visiva | LED verde |
| Tensione d'esercizio massima Umax | 30 V DC |
| Diagnostica locale | Tensione di alimentazione LED verde |
| Segnalazione stato I/O LED giallo | |
| Tensione nominale UN | 24 V DC |
| Corrente di dimensionamento totale | 8 A |
| Amperaggio per conduttore max. | 2 A |
| Carico di corrente per punto di connessione | 4 A |
| Connessione conduttori | |
| Tipo di attacco sensore-attuatore | Connettore femmina M12-SPEEDCON |
| Sezione di collegamento Linea segnale flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione di collegamento Alimentazione di tensione flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione di collegamento AWG Linea segnale flessibile | 26 ... 16 |
| Sezione di collegamento AWG Alimentazione di tensione flessibile | 26 ... 16 |
| Lunghezza di spelatura Linea di segnale | 9 mm |
| Coppia di serraggio slot cavo sensore-attuatore | 0,4 Nm |
| Coppia di serraggio vite di montaggio per fissaggio custodia | 0,5 Nm |
| Piedinatura | |
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = 1 / 4 |
| 1 / 2 (B) = 1 / 2 | |
| 2 / 4 (A) = 2 / 4 | |
| 2 / 2 (B) = 2 / 2 | |
| 3 / 4 (A) = 3 / 4 | |
| 3 / 2 (B) = 3 / 2 | |
| 4 / 4 (A) = 4 / 4 | |
| 4 / 2 (B) = 4 / 2 | |
| 5 / 4 (A) = 5 / 4 | |
| 5 / 2 (B) = 5 / 2 | |
| 6 / 4 (A) = 6 / 4 | |
| 6 / 2 (B) = 6 / 2 | |
| 7 / 4 (A) = 7 / 4 | |
| 7 / 2 (B) = 7 / 2 | |
| 8 / 4 (A) = 8 / 4 | |
| 8 / 2 (B) = 8 / 2 | |
| 1-8 / 1 (+ 24 V) = UN | |
| 1-8 / 3 (0 V) = 0 V | |
| 1-8 / 5 (PE) = PE | |
| Indicazione di stato disponibile | Sì |
| Disegno quotato |  |
| Larghezza | 58 mm |
| Altezza | 28 mm |
| Lunghezza | 159 mm |
| Materiale Boccola filettata | Zinco pressofuso |
| Materiale Custodia | PBT |
| Materiale Massa di tenuta | PUR |
| Materiale guarnizione O-ring | NBR |
| Materiale contatto | Lega Cu |
| Materiale superficie contatti | dorato |
| Materiale inserto portacontatti | PA |
| Materiale contatti lato cavo di uscita | lega Cu |
| Materiale inserti portacontatti lato cavo di uscita | PA |
| Materiale superficie contatti lato cavo di uscita | stagnato |
| Collegamento | Connessione a molla estraibile posteriore |
| Condizioni ambientali | |
| Grado di protezione | IP54 (con fori di fissaggio ermetici) |
| Temperatura ambiente (esercizio) | -30 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -30 °C ... 90 °C |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile (EF008200) | 0.14 mm² |
| numero di slot per sensori/attuatori (EF006939) | 8 |
| numero di canali per slot (EF006885) | 2 |
| tipo di uscite per i cavi dei sensori/attuatori (EF006972) | M12 |
| numero di poli degli slot per sensori/attuatori (EF007402) | 5 |
| tensione d'esercizio (EF003983) | 24 V |
| max. capacità di corrente per ogni segnale I/O (EF004037) | 8 A |
| max. corrente totale (EF004039) | 8 A |
| materiale del rivestimento di contatto (EF004020) | altro |
| con indicatore a LED (EF005950) | Sì |
| con separazione del potenziale (EF003272) | No |
| collegamento per sensori NPN (EF006817) | No |
| temperatura d'esercizio (EF002393) | -30 °C |
| grado di protezione (IP) (EF005474) | IP54 |
| categoria di protezione antideflagrante per gas (EF003997) | altro |
| categoria di protezione antideflagrante per polvere (EF003998) | altro |
| larghezza (EF000008) | 58 mm |
| altezza (EF000040) | 28 mm |
