Visualizza ingrandito

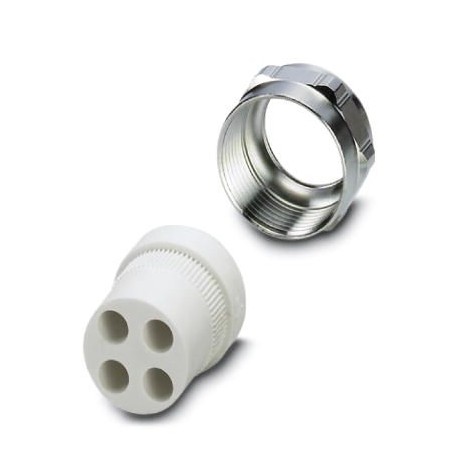

VC-M-KV-PG21 4X6,5 1885677 PHOENIX CONTACT Connessione a vite per cavo
VC-M-KV-PG21 4X6,5
1885677
PHOENIX_CONTACT
5
Connessione a vite per cavo
Pg21 Pressacavo multiplo, metallizzato, mescola di gomma di tenuta con diversi fori (4 da 6,5 mm) e una vite di serraggio, per tubi per pressacavi VC-M-KV-PG21...
Connessione a vite multipla Pg21, in metallo, costituita da guarnizione in gomma con più fori (4 x 6,5 mm) e una ghiera di serraggio, per perni pressacavi VC-M-KV-Pg21...
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Note
| Avvertenza di sicurezza | |
| Indicazioni di sicurezza | AVVERTENZA: i connettori non devono essere collegati o scollegati sotto carico. Il mancato rispetto e l'utilizzo non conforme possono avere come conseguenza danni alle persone e/o alle cose. |
| • AVVERTENZA: mettere in funzione esclusivamente prodotti in perfetto stato. Verificare regolarmente che i prodotti non presentino danni. Mettere immediatamente fuori servizio i prodotti difettosi. Sostituire il prodotti danneggiati. L'articolo non può essere riparato. | |
| • AVVERTENZA: far installare e far funzionare il prodotto solo da personale qualificato in campo elettrotecnico nel rispetto delle istruzioni di sicurezza riportate di seguito. Il personale specializzato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica e deve essere in grado di riconoscere e di evitare i pericoli. Il simbolo corrispondente sull'imballaggio indica che è necessario l'intervento di personale qualificato in campo elettrotecnico. | |
| • I prodotti sono adatti ai settori del montaggio impianti, del comando e del montaggio di apparecchi elettrici. | |
| • Durante il funzionamento del connettore in ambienti esterni, tali ambienti vanno protetto dagli influssi ambientali. | |
| • I prodotti confezionati non vanno manipolati o aperti in modo errato. | |
| • Utilizzare esclusivamente connettori maschio specificati nelle norme indicate nei dati tecnici, (ad es. quelli elencati negli accessori del prodotto al sito web phoenixcontact.com/products). | |
| • In caso di utilizzo diretto del prodotto unitamente a prodotti di terzi, la responsabilità è interamente a carico dell'utente. | |
| • Per tensioni di esercizio > 50 VAC le custodie connettore conduttive devono essere collegate a massa | |
| • Assicurarsi che la messa a terra di protezione o di funzionamento sia inserita correttamente. | |
| • Per raggruppare diversi circuiti elettrici in un cavo e/o in un connettore valgono le norme VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 | |
| • Osservare i rispettivi dati tecnici. Le indicazioni sono riportate nei seguenti punti: o Sul prodotto o Sull'etichetta della confezione o Nella documentazione fornita o Im Web phoenixcontact.com/products alla voce del prodotto | |
| • Utilizzare esclusivamente l'utensile raccomandato da Phoenix Contact | |
| • Osservare le istruzioni di installazione / i documenti di Design In relativi al prodotto nell'area di download nel web al sito phoenixcontact.com/products. | |
| • Non chiudere i connettori non collegati con un cappuccio di sicurezza. Gli accessori adatti al prodotto sono indicati nell'area accessori dell'articolo in rete sotto phoenixcontact.com/products | |
| • Utilizzare il connettore solo allo stato completamente innestato. | |
| • Assicurarsi che, durante la posa del cavo, il carico di trazione non superi i limiti stabiliti dalla normativa. | |
| • Tenere conto del raggio di piegatura minimo del cavo. Posare il cavo senza ritorcerlo. | |
| • Il connettore si riscalda durante l'esercizio normale. In base alle condizioni ambientali, la superficie del connettore può subire un riscaldamento continuo. In questo caso l'utente è responsabile dell'applicazione delle avvertenze di sicurezza (ad es. DIN EN ISO 13732-1:2008-12). | |
Caratteristiche articolo
| Tipo di prodotto | Connessione a vite multipla |
| Famiglia di prodotti | VARIOCON |
| Numero dei conduttori | 4 |
| Schermato | no |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
Dati di collegamento
| Diametro esterno conduttore | 6 mm ... 6,5 mm (Linea 1) |
Dimensioni
| Disegno quotato |  |
| Larghezza | 33,5 mm |
| Altezza | 33,5 mm |
| Lunghezza | 30 mm |
| Apertura chiave dadi | 30 mm |
| Tipo di filettatura lato guarnizione | Pg21 |
Indicazioni materiale
| Materiale | TPE (Guarnizione) |
| Ottone (Collegamento a vite) | |
| Materiale guarnizione | TPE |
Cavo / linea
| Diametro esterno conduttore Linea 1 | 6 mm ... 6,5 mm (Linea 1) |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP65 | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
| Caratteristica | Valore |
|---|---|
| dimensione nominale della filettatura in pollici NPT/filettatura gas (EF007838) | altro |
| apertura di chiave (EF000177) | 30 mm |
| adatto per diametro cavo (EF005466) | 6 mm |
| materiale (EF002169) | materiale sintetico |
| qualità del materiale (EF001257) | elastomeri termoplastici (TPE) |
| protezione della superfice (EF000139) | non trattato |
| senza alogeni (EF000025) | No |
| grado di protezione (IP) (EF005474) | IP65 |
| versione (EF000010) | diritto |
| raccordo a vite divisibile (EF005337) | No |
| temperatura di impiego (EF001742) | -40 °C |
| versione antideflagrante testata (EF004191) | No |
| per zona antideflagrante gas (EF005728) | senza |
| per zona antideflagrante polvere (EF008404) | senza |
| per cavi armati (EF012184) | No |
| versione EMC (EF001062) | No |
| schermato (EF000881) | No |
| con compensazione di pressione (EF024919) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1885677-VC-M-KV-PG21 4X6,5 | 101 Kbytes |
|
