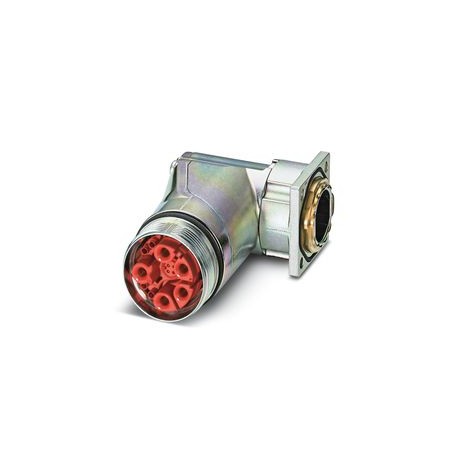

SB-8ESSA8AA700SX 1244882 PHOENIX CONTACT M40, Conect. spina. essere apar. parete frontale, serie: SB, Angolo..
SB-8ESSA8AA700SX
1244882
PHOENIX_CONTACT
M40, Conect. spina. essere apar. parete frontale, serie: SB, Angolo di rotazione, schermato: sì, per serratura standard e SPEEDCON, Senso di rotazione: Standard, Tipo di connessione a contatto: Femmina, Connessione a crimpare, O-ring assiale, 4x Ø4,2, L'articolo non contiene piombo secondo la direttiva RoHS II senza eccezioni 6c (Pb<.; 0,1 %)
M40, Conect. spina. per apar. Muro della Torre.
M40, Conect. spina. per apar. frontale a parete, serie: SB, Angolo di rotazione, schermato: sì, per bloccaggio standard e SPEEDCON, Senso di rotazione: Standard, tipo di connessione dei contatti: Femmina, Attacco a crimpare, O-ring assiale, 4x Ø4,2, L'articolo non contiene piombo secondo la direttiva RoHS II ad eccezione di 6c (Pb< 0,1%)
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Generale | Contatti a crimpare, 8 x Ø 1 mm, 5 x Ø 3,6 mm, da ordinare separatamente |
| Indicazione di sicurezza | |
| Avvertenze di sicurezza | ATTENZIONE: I connettori non devono essere collegati o scollegati sotto carico. La mancata osservanza e l'uso improprio possono causare danni alla proprietà e lesioni personali. |
| • ATTENZIONE: Servire solo prodotti in perfette condizioni. I prodotti devono essere controllati regolarmente per verificare che non siano danneggiati. Rimuovere immediatamente i prodotti difettosi. Sostituire i prodotti danneggiati. Non è possibile ripararli. | |
| • ATTENZIONE: solo personale qualificato specializzato in elettrotecnica può installare e utilizzare il prodotto, tenendo sempre conto delle seguenti indicazioni di sicurezza. Il personale specializzato deve avere familiarità con i fondamenti dell'ingegneria elettrica. Devi essere in grado di identificare ed evitare i pericoli. Il simbolo corrispondente sulla confezione indica che per l'installazione e il funzionamento è necessario personale specializzato in ingegneria elettrica. | |
| • I prodotti sono adatti per i campi di applicazione della costruzione di apparecchiature elettriche, sistemi e sistemi di controllo. | |
| • Se i connettori vengono utilizzati all'aperto, devono essere protetti in particolare dalle influenze ambientali. | |
| • I prodotti già pronti non possono essere manomessi o aperti in modo non autorizzato. | |
| • Utilizzare solo connettori di accoppiamento conformi ai dati tecnici delle norme specificate (ad es. quelli indicati sugli accessori del prodotto sul websito phoenixcontact.com/products). | |
| • L'utente è responsabile dell'utilizzo del prodotto direttamente in combinazione con prodotti di altri produttori. | |
| • Con tensioni di esercizio > 50 V AC, le custodie dei connettori elettricamente conduttive devono essere collegate a terra | |
| • In caso di raggruppamento di più circuiti elettrici in un unico cavo e/o connettore, si applicano le norme VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 | |
| • Si prega di osservare i dati tecnici rilevanti. Troverete i dati: o nel prodotto o sull'etichetta della confezione o nella documentazione fornita oppure sul sito web phoenixcontact.com/products selezionando il prodotto | |
| • Utilizzare solo l'utensile consigliato da Phoenix Contact | |
| • Osservare le istruzioni di montaggio/documentazione Design In nell'area download del prodotto websito a phoenixcontact.com/products. | |
| • Non chiudere i connettori inseriti con un cappuccio. Troverai l'accessorio giusto nella sezione accessori dell'articolo, sotto phoenixcontact.com/products | |
| • Utilizzare solo connettori completamente inseriti e bloccati. | |
| • Durante la posa del cavo, verificare che il carico di trazione applicato ai connettori non superi i limiti previsti dalle norme. | |
| • Rispettare il raggio minimo di curvatura del cavo. Posare il cavo senza forzarlo. | |
| • Il connettore si riscalda durante il normale funzionamento. A seconda delle condizioni ambientali, anche la superficie del connettore potrebbe surriscaldarsi. In questo caso, l'utente sarà responsabile dell'apposizione delle indicazioni di avvertenza (ad es. DIN EN ISO 13732-1:2008-12). | |
| Tipo di prodotto | Connettori circolari (lato apparecchiatura) |
| Corpo isolante | |
| Tipo di connessione | Connessione a crimpare |
| Tipo di commutazione dei contatti | femmina |
| applicazione | Ibrido |
| Numero di poli | 13 |
| Senso di rotazione | standard |
| Diametro del contattoContatti di potenza | 3,6 mm |
| Sezione di filato intrecciatoContatti di potenzaMin. | 1 mm² |
| Sezione di filato intrecciatoContatti di potenzaMax. | 10 mm² |
| Corrente nominaleContatti di potenza | 70 A |
| Tensione nominale | 630 V c.a. |
| Dimensionamento della tensione transitoria | 6 kV |
| Categoria di sovratensione | Iii |
| Grado di inquinamento | 3 |
| Diametro del contattoContatti di segnale | 1 millimetri |
| Sezione di filato intrecciatoContatti di segnaleMin. | 0,06 millimetri ² |
| Sezione di filato intrecciatoContatti di segnaleMax. | 1,5 mm² |
| Corrente nominale per contatto di segnale | 8 A |
| Tensione nominale Contatto di avvertimento | 500 V |
| Dimensionamento della tensione transitoria | 1,5 kV |
| Categoria di sovratensione | Iii |
| Grado di inquinamento | 3 |
| Diametro del contatto Dati Contatti | 1 millimetri |
| Filato intrecciato Sezione Dati Contatti Min. | 0,06 millimetri ² |
| Sezione di filo intrecciato Dati Contatti max. | 1,5 mm² |
| Corrente nominale per contatto dati a 25°C | 8 A |
| Contatti dati tensione nominale | 50 V |
| Dimensionamento della tensione transitoria | 1,5 kV |
| alloggiamento | |
| Materiale della calotta | Parti rotanti: lega rame-zinco (CuZn), getti stampati: zinco (GD-Zn) |
| Tipo di blocco | per bloccaggio standard e SPEEDCON |
| Pressacavi Pg | senza |
| Indice di protezione (inserito) | IP68/IP69K |
| Tipo di filettatura | M40 |
| Condizioni ambientali | |
| Temperatura ambiente (servizio) | -40 °C ... 115 °C (vedi curva di valutazione) |
| Caratteristica | Valore |
|---|---|
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| temperatura ambiente (EF002386) | -40 °C |
| tipo di bloccaggio (EF000208) | altro |
| con conduttore di protezione (EF007468) | No |
| schermato (EF000881) | No |
| con indicatore di stato (EF001602) | No |
