SB-8EPCD8A8L33SX
1244944
PHOENIX_CONTACT
1

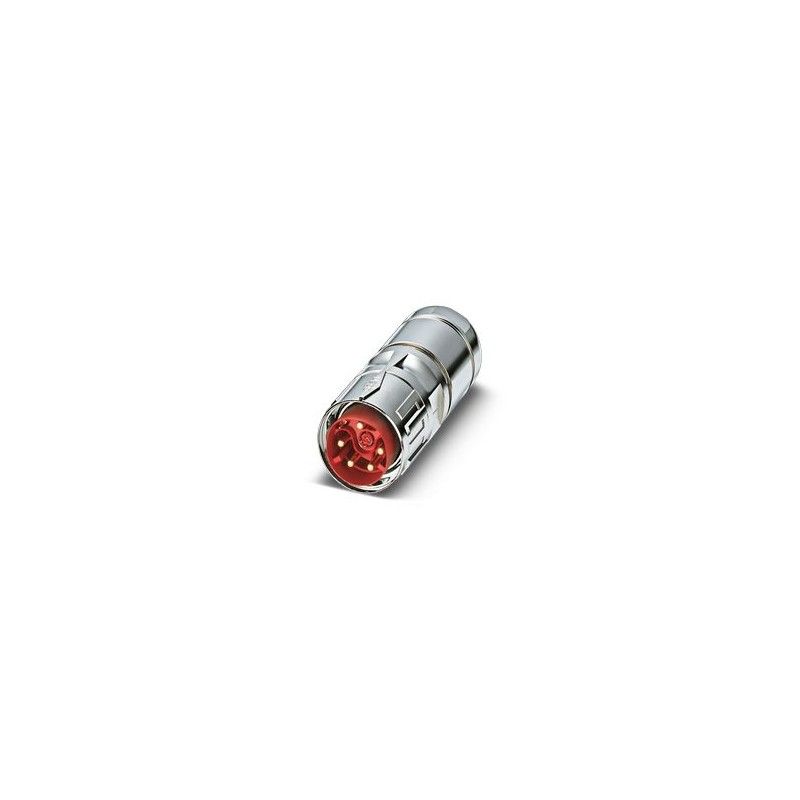

M40, Connettore per cavi, SB, lungo diritto, schermato: sì, SPEEDCON, Numero di poli: 4+4+4+PE / 3+N+PE, Senso di rotazione: Standard, tipo di contatto: Maschio, Collegamento crimpato, diametro cavo: 14 mm ... 20,5 mm, codifica: CAT5, codifica 2, l'articolo non contiene piombo secondo la direttiva RoHS II senza eccezione 6c (Pb< 0,1%)
M40, Connettore per cavi, serie: SB, diritto, lungo, schermati: sì, SPEEDCON, N. poli: 4+4+4+PE / 3+N+PE, Senso di rotazione: standard, tipo di connessione del contatto: Spina, Connessione a crimpare, diametro cavi: 14 mm ... 20,5 mm, codifica: CAT5, codifica 2, L'articolo è senza piombo secondo la direttiva RoHS II senza eccezione 6c (Pb < 0,1 %)
Home > PHOENIX_CONTACT
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Note generali | Contatti a crimpare, 4 x Ø 0,8 mm, 4 x Ø 1 mm, 5 x Ø 3,6 mm, da ordinare separatamente |
Avvertenza di sicurezza | |
Indicazioni di sicurezza | AVVERTENZA: i connettori non devono essere collegati o scollegati sotto carico. Il mancato rispetto e l'utilizzo non conforme possono avere come conseguenza danni alle persone e/o alle cose. |
• AVVERTENZA: mettere in funzione esclusivamente prodotti in perfetto stato. Verificare regolarmente che i prodotti non presentino danni. Mettere immediatamente fuori servizio i prodotti difettosi. Sostituire il prodotti danneggiati. L'articolo non può essere riparato. | |
• AVVERTENZA: far installare e far funzionare il prodotto solo da personale qualificato in campo elettrotecnico nel rispetto delle istruzioni di sicurezza riportate di seguito. Il personale specializzato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica e deve essere in grado di riconoscere e di evitare i pericoli. Il simbolo corrispondente sull'imballaggio indica che è necessario l'intervento di personale qualificato in campo elettrotecnico. | |
• I prodotti sono adatti ai settori del montaggio impianti, del comando e del montaggio di apparecchi elettrici. | |
• Durante il funzionamento del connettore in ambienti esterni, tali ambienti vanno protetto dagli influssi ambientali. | |
• I prodotti confezionati non vanno manipolati o aperti in modo errato. | |
• Utilizzare esclusivamente connettori maschio specificati nelle norme indicate nei dati tecnici, (ad es. quelli elencati negli accessori del prodotto al sito web phoenixcontact.com/products). | |
• In caso di utilizzo diretto del prodotto unitamente a prodotti di terzi, la responsabilità è interamente a carico dell'utente. | |
• Per tensioni di esercizio > 50 VAC le custodie connettore conduttive devono essere collegate a massa | |
• Per raggruppare diversi circuiti elettrici in un cavo e/o in un connettore valgono le norme VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 | |
• Osservare i rispettivi dati tecnici. Le indicazioni sono riportate nei seguenti punti: o Sul prodotto o Sull'etichetta della confezione o Nella documentazione fornita o Im Web phoenixcontact.com/products alla voce del prodotto | |
• Utilizzare esclusivamente l'utensile raccomandato da Phoenix Contact | |
• Osservare le istruzioni di installazione / i documenti di Design In relativi al prodotto nell'area di download nel web al sito phoenixcontact.com/products. | |
• Non chiudere i connettori non collegati con un cappuccio di sicurezza. Gli accessori adatti al prodotto sono indicati nell'area accessori dell'articolo in rete sotto phoenixcontact.com/products | |
• Utilizzare il connettore solo allo stato completamente innestato e bloccato. | |
• Assicurarsi che, durante la posa del cavo, il carico di trazione non superi i limiti stabiliti dalla normativa. | |
• Tenere conto del raggio di piegatura minimo del cavo. Posare il cavo senza ritorcerlo. | |
• Il connettore si riscalda durante l'esercizio normale. In base alle condizioni ambientali, la superficie del connettore può subire un riscaldamento continuo. In questo caso l'utente è responsabile dell'applicazione delle avvertenze di sicurezza (ad es. DIN EN ISO 13732-1:2008-12). |
Tipo di prodotto | Connettori circolari (lato cavi) |
Corpo isolante | |
Velocità dati | 100 MBit/s |
Codifica | CAT5, codifica 2 |
Collegamento | Connessione a crimpare |
Tipo di commutazione del contatto | Spina |
Applicazione | Ibrido |
N. poli | 13 |
Senso di rotazione | standard |
Piano d'inserimento | 4+4+4+PE / 3+N+PE |
Diametro contattoContatti di potenza | 3,6 mm |
Sezione filiContatti di potenzamin. | 2,5 mm² |
Sezione filiContatti di potenzamax. | 16 mm² |
Corrente di dimensionamentoContatti di potenza | 70 A |
Nota | a una sezione di connessione max. |
Tensione nominale | 630 V AC |
Tensione impulsiva di dimensionamento | 6 kV |
Categoria di sovratensione | III |
Grado d'inquinamento | 3 |
Tensione di dimensionamento (II/3) contatto di potenza | 850 V DC |
Tensione di dimensionamento (III / 3) contatto di potenza | 630 V AC |
Diametro contattoContatti di segnale | 1 mm |
Sezione filiContatti di segnalemin. | 0,06 mm² |
Sezione filiContatti di segnalemax. | 1,5 mm² |
Corrente nominale per ogni contatto di segnalazione | 8 A |
Nota | a una sezione di connessione max. |
Tensione impulsiva di dimensionamento | 6 kV |
Tensione di dimensionamento (III / 3) contatto di segnale | 500 V |
Diametro contatto Contatti dati | 0,8 mm |
Sezione fili Contatti dati min. | 0,08 mm² |
Sezione fili Contatti dati max. | 0,5 mm² |
Corrente di dimensionamento per ogni contatto dati a 25 °C | 3,6 A |
Nota | a una sezione di connessione max. |
Tensione impulsiva di dimensionamento | 1,5 kV |
Altezza d'installazione | 2000 m |
Custodia | |
Materiale custodia | Parti rotanti: lega rame-zinco (CuZn), parti in pressofuso: zinco (GD-Zn) |
Tipo di bloccaggio | SPEEDCON |
Avvitamento Pg | senza |
Grado di protezione (inserito) | IP68/IP69K |
Tipo di filettatura | M40 |
Guarnizione | |
Diametro esterno conduttore | 14 mm ... 20,5 mm |
Materiale guarnizione | FKM |
Condizioni ambientali | |
Temperatura ambiente (esercizio) | -40 °C ... 115 °C (vedere curva derating) |
