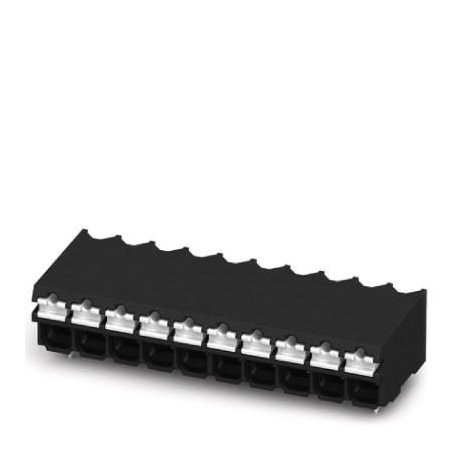

SAMPLE SPT-SMD 1,5/ 3-H-3,5
1843621
PHOENIX_CONTACT
5
Campione
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Orderkey | Millione otto cento quaranta tré mila sei cento venti uno |
---|---|
Unità d'imballaggio | 5 pc |
Quantità di ordine minimo | 5 pc |
Nota | Made to Order (non restituibili) |
GTIN | 4046356952088 |
Peso per Pezzo (escluso imballaggio) | 1.960 g |
Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
Paese di origine | DE (Germania) |
Articolo breve descrizione | PCB terminal block |
---|---|
Gamma di articoli | SPT 1,5/..-H-SMD |
Passo | 3.5 mm |
Numero di posizioni | Tre |
Metodo di connessione | Push-in connessione a molla |
Tipo di montaggio | Saldatura smt |
Disposizione dei Pin | Lineare geometria di pad |
Numero di livelli | Uno |
Nota | WEEE/RoHS-compliant, privo di baffi secondo IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Materiale a contatto con il | Lega Cu |
Le caratteristiche della superficie | hot-dip tin-plated |
Materiale isolante | LCP |
---|---|
Gruppo materiali isolanti | IIIa |
CTI secondo IEC 60112 | Cento settanta cinque |
Classe di infiammabilità secondo UL 94 | V0 |
Disegno dimensionale | |
---|---|
Lunghezza [ l ] | 13.6 mm |
Larghezza [ w ] | 11 mm |
Altezza [ h ] | 7.7 mm |
Passo | 3.5 mm |
Altezza (senza spina a saldare) | 7.7 mm |
Spaziatura Pin | 7 mm |
Pin dimensioni | 0,7 x 0,3 mm |
La dimensione di una | 7 mm |
Tipo di imballaggio | imballato in cartone |
---|---|
Pezzi per confezione | Cinque |
Denominazione unità di imballaggio | Pz. |
Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (assemblea) | -5 °C ... 100 °C |
Temperatura ambiente (esercizio) | -40 °C |
Il test di connessione | IEC 60998-2-2:2002-12 |
---|---|
Risultato del Test | Test superato |
Prova di Pull-out | IEC 60998-2-2:2002-12 |
---|---|
Test superato | |
Sezione conduttore / conduttore / tipo di forza di trazione | 0,2 mm2 / solido / > 10 N |
0,2 mm2 / flessibile / > 10 N | |
1,5 mm2 / solido / > 40 N | |
1,5 mm2 / flessibile / > 40 N |
Gruppo materiali isolanti | IIIa |
---|---|
Tensione | 160 V |
Tensione nominale di isolamento (III/2) | 160 V |
Tensione nominale di isolamento (II/2) | 320 V |
Tensione d'impulso (III/3) | 2,5 kV |
Tensione d'impulso (III/2) | 2,5 kV |
Tensione d'impulso (II/2) | 2,5 kV |
Diagramma | |
---|---|
Specifica | IEC 60998-2-2 (in alcune parti) |
Resistenza all'invecchiamento, alle condizioni di umidità, per la penetrazione di corpi solidi e per l'ingresso dannoso dell'acqua | Superamento del Test IEC 60998-1:2002-12 168 h/100°C per 48 h/30 °C/92 % |
---|---|
Risultato del Test | Test superato |
Specifiche di prova | IEC 60998-1:2002-12 |
Calore secco | 168 h/100°C |
Caldo umido | 48 h/30 °C/92 % |
Risultato del Test | Test superato |
---|---|
Specifiche di prova | IEC 60998-1:2002-12 |
Calore secco | 168 h/100°C |
Caldo umido | 48 h/30 °C/92 % |
Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
---|---|
Sostanze pericolose al di sopra dei valori soglia |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
