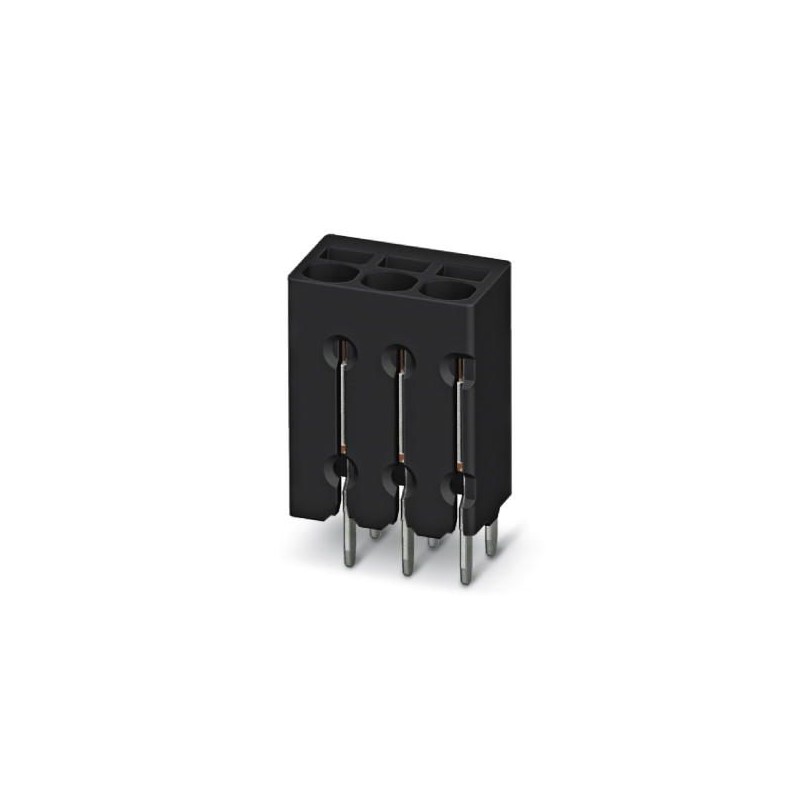

SAMPLE PTSM 0,5/ 7-2,5-V-THR 1701106 PHOENIX CONTACT Kit campione
SAMPLE PTSM 0,5/ 7-2,5-V-THR
1701106
PHOENIX_CONTACT
5
Kit campione
Morsettiera per circuito stampato, corrente nominale: 6 A, tensione nominale (III/2): 160 V, sezione nominale: 0,5 mm², numero di potenziali: 7, numero di file: 1, numero di poli per fila: 7, famiglia di articoli: PTSM 0,5/.. -V-THR, passo: 2,5 mm, tipo di collegamento: collegamento a molla push-in, montaggio: Weld THR, direzione di collegamento del conduttore/circuito stampato: 90 °, colore: nero, Disposizione dei pin: Disposizione dei pin lineari, Lunghezza dei pin [P]: 2,1 mm, numero di pin a saldare per potenziale: 2, Tipo di imballaggio: in scatola. Set SAMPLE con 5 articoli su cinturino. Per l'uso in un processo di saldatura, utilizzare l'articolo senza l'identificazione del SAMPLE
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1701106 |
|---|---|
| Pezzi/conf. | 5 PZ |
| Sales key | AACBBA - |
| Quantità di ordinazione minima | 5 PZ |
| GTIN | 4046356515221 |
| Peso per pezzo (confezione esclusa) | 2,450 g |
| Numero tariffa doganale | 85369010 |
Dimensioni
| Lunghezza [ l ] | 7,1 mm |
|---|---|
| Passo | 2,5 mm |
| Misura a | 15 mm |
| Larghezza [ w ] | 18 mm |
| Altezza di montaggio | 10 mm |
| Altezza [ h ] | 10 mm |
| Lunghezza pin [P] | 2,1 mm |
| Distanza codoli | 2,5 mm |
| Diametro foro | 1,2 mm |
Generalità
| Famiglia articolo | PTSM 0,5/..-V-THR |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 63 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 200 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 6 A |
| Sezione nominale | 0,5 mm² |
| Corrente di carico massima | 6 A |
| Materiale isolante | LCP |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 6 mm |
| N. poli | 7 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,14 mm² |
|---|---|
| Sezione conduttore rigido max. | 0,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 0,34 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 20 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
