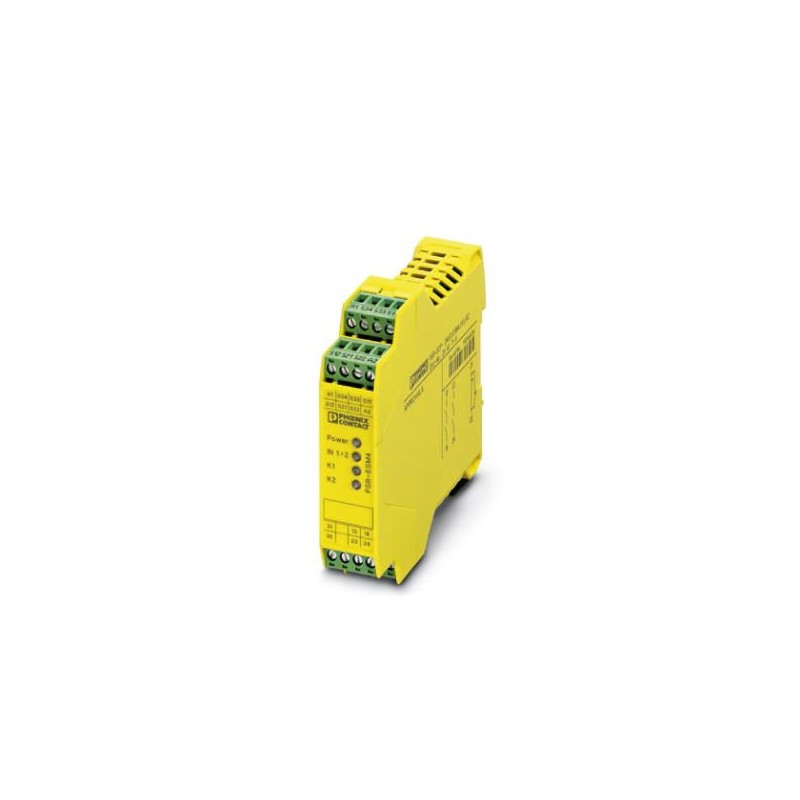

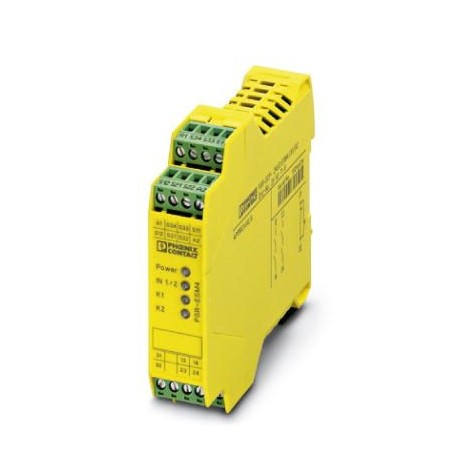

PSR-SPP- 24UC/ESM4/2X1/1X2 2963705 PHOENIX CONTACT Moduli di sicurezza
PSR-SPP-24UC/ESM4/2X1/1X2
2963705
PHOENIX_CONTACT
Moduli di sicurezza
Relè di sicurezza per comando di arresto di emergenza e porte di sicurezza fino a SIL 3 o categoria 4, PL e secondo EN ISO 13849, funzionamento a due canali, 2 circuiti di sgancio, tensione di ingresso nominale: 24 V DC, morsetto a innesto
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2963705 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA112 - |
| Pagina catalogo | Pagina 20 (IF_2009) |
| GTIN | 4017918904753 |
| Peso per pezzo (confezione esclusa) | 202,100 g |
| Numero tariffa doganale | 85371098 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Altezza | ≤ 2000 m (su NN) |
Dati d'ingresso
| Tensione di alimentazione del circuito di comando di dimensionamento US | |
|---|---|
| Tensione d'ingresso nominale UN | 24 V AC/DC |
| Range d'ingresso rispetto a UN | 0,85 ... 1,1 |
| Corrente di ingresso tipica UN | 140 mA AC |
| 65 mA DC | |
| Tensione nel circuito d'ingresso, di avvio e di retroazione | ca. 24 V DC |
| Tempo di eccitazione tipica | 20 ms (Avvio sorvegliato / manuale) |
| Tempo di diseccitazione tipico | 45 ms (a un canale) |
| 10 ms (due canali) | |
| Ingresso sincronismo 1/2 | ∞ |
| Tempo di ripristino | 1 s |
| Indicazione tensione di esercizio | LED verde |
| Segnalazione stato | LED verde |
| Circuito di protezione | Prot. contro le sovratensioni Diodo soppressore |
| Resistenza max. consentita del cavo | ca. 50 Ω (Circuiti d’ingresso e di avvio con UN) |
Dati d'uscita
| Esecuzione dei contatti | 2 contatti di sicurezza |
|---|---|
| 1 contatto d'uscita di segnalazione | |
| Materiale dei contatti | AgSnO2, + 0,2 µm Au |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 15 V AC/DC |
| Corrente di carico permanente | 6 A (Contatto in chiusura) |
| Max. corrente d'inserzione | 6 A |
| Min. corrente d’inserzione | 25 mA |
| arit. Corrente totale | 72 A2(ITH2= I12+ I22) |
| Max. potenza commutabile (carico ohmico) | 144 W (24 V DC, τ = 0 ms) |
| 288 W (48 V DC, τ = 0 ms) | |
| 77 W (110 V DC, τ = 0 ms) | |
| 88 W (220 V DC, τ = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms) | |
| Potenza commutabile (carico induttivo) massima | 48 W (24 V DC, τ = 40 ms) |
| 40 W (48 V DC, τ = 40 ms) | |
| 35 W (110 V DC, τ = 40 ms) | |
| 35 W (220 V DC, τ = 40 ms) | |
| Potere di interruzione minimo | 0,4 W |
| Durata meccanica | circa 107cicli di manovre |
| Potere di rottura (360/h cicli di manovre) | 6 A (24 V DC) |
| 5 A (230 V AC) | |
| Fusibile d'uscita | 10 A gL/gG NEOZED (Contatto in chiusura) |
| 6 A gL/gG NEOZED (Contatto di segnalazione) |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 202,1 g |
| Posizione d'installazione | a scelta |
| Tipo di montaggio | Montaggio su guida |
| Grado di protezione | IP20 |
| IP54 | |
| Grado di protez. luogo di installazione min. | IP54 |
| Colore custodia | giallo |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| a innesto | sì |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| Denominazione | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | e |
| Categoria | 4 |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178/VDE 0160 |
| Tensione di isolamento di nominale | 250 V |
| Tensione impulsiva di dimensionamento / isolamento | 6 kV / separazione sicura, isolamento rinforzato |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | apparecchio base |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| adatto per il monitoraggio di interruttori di posizione (EF007270) | Sì |
| adatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268) | Sì |
| adatto per monitoraggio di valvole (EF007272) | No |
| adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) | No |
| adatto per il monitoraggio di sensori tattili (EF007271) | No |
| adatto per il monitoraggio di interruttori magnetici (EF007266) | Sì |
| adatto per il monitoraggio di interruttori di prossimità (EF007267) | No |
| analisi degli ingressi (EF008245) | altro |
| con ingresso di avvio (EF003342) | Sì |
| con funzione muting (EF004057) | No |
| con circuito di reazione (EF003343) | Sì |
| ritardo di caduta (EF001129) | 0.1 s |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 0 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 0 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 0 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| categoria di arresto secondo IEC 60204 (EF007498) | altro |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | No |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 112 mm |
| profondità (EF000049) | 114.5 mm |
