Visualizza ingrandito

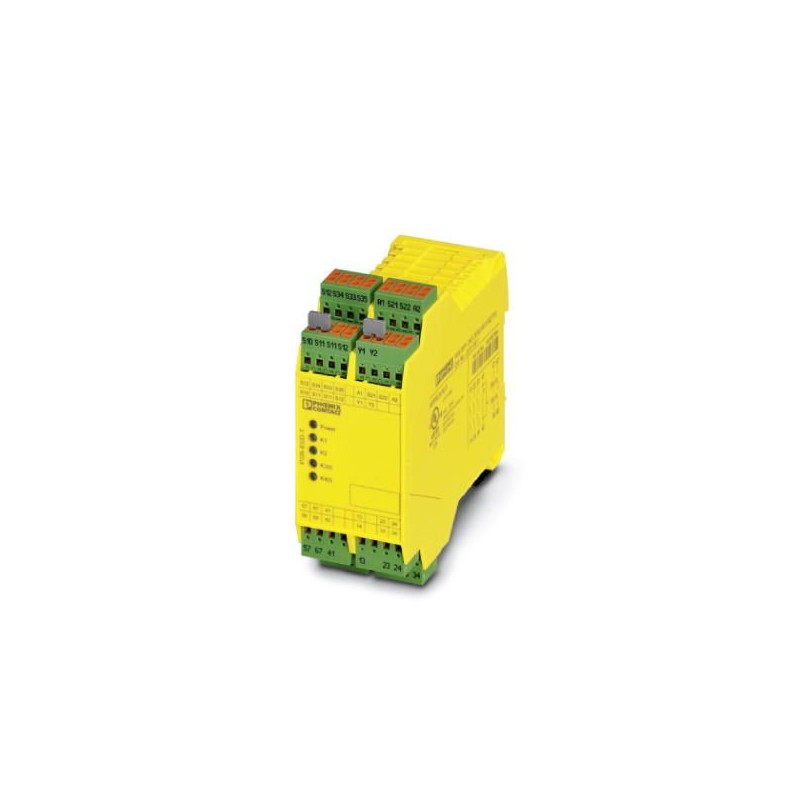

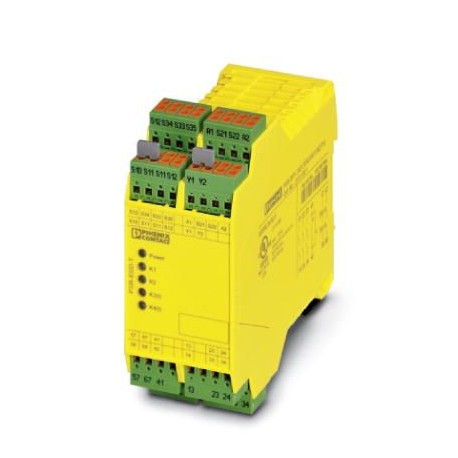

PSR-SPP- 24DC/ESD/5X1/1X2/ T 1 2981156 PHOENIX CONTACT Moduli di sicurezza
PSR-SPP- 24DC/ESD/5X1/1X2/ T 1
2981156
PHOENIX_CONTACT
Moduli di sicurezza
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2981156 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA132 - |
| Pagina catalogo | Pagina 261 (C_6_2017) |
| GTIN | 4017918949044 |
| Peso per pezzo (confezione esclusa) | 410,400 g |
| Numero tariffa doganale | 85371098 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C (tenere conto del derating) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | ≤ 2000 m (su NN) |
Dati d'ingresso
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC -15 % / +10 % |
|---|---|
| Corrente di alimentazione, di comando, di dimensionamento IS | tip. 150 mA |
| Assorbimento di potenza a US | tip. 3,6 W |
| Corrente istantanea | 200 mA (a US) |
| < 40 mA (con Us/Ixsu S10) | |
| < 150 mA (con Us/Ixsu S12) | |
| > -60 mA (con Us/Ixsu S22) | |
| < 40 mA (con Us/Ixsu S34) | |
| < 40 mA (con US/Ixa S35) | |
| Corrente assorbita (a carico nominale) | < 40 mA (con Us/Ixsu S10) |
| < 40 mA (con Us/Ixsu S12) | |
| > -40 mA (con Us/Ixsu S22) | |
| 0 mA (con Us/Ixsu S34) | |
| < 5 mA (con US/Ixa S35) | |
| Tensione nel circuito d'ingresso, di avvio e di retroazione | 24 V DC -15 % / +10 % |
| Tempo di eccitazione tipica | < 600 ms (start automatico) |
| < 70 ms (Avvio manuale) | |
| Tip. tempo di eccitazione con Us | < 600 ms (comando mediante A1) |
| Tempo di diseccitazione tipico | < 20 ms (comando mediante S11/S12 e S21/S22) |
| < 20 ms (comando mediante A1) | |
| Ingresso sincronismo 1/2 | ∞ |
| Tempo di ripristino | < 1 s |
| Indicazione tensione di esercizio | 1 x LED verdi |
| Segnalazione stato | 4 x LED verdi |
| Circuito di protezione | Prot. contro le sovratensioni Diodo soppressore |
| Frequenza di commutazione massima | 0,5 Hz |
| Resistenza max. consentita del cavo | ca. 11 Ω (Circuiti d’ingresso e di avvio con US) |
| Tempo di ritardo all'intervento | K3(t), K4(t) fissi a seconda del modello |
| Tempo filtro | 1 ms (su A1 in presenza di interruzioni di tensione con Us) |
| max. 1,5 ms (su S10, S12; larghezza degli impulsi di prova) | |
| 7,5 ms (su S10, S12; velocità degli impulsi di prova) | |
| Vel. impulsi prova = 5 x largh. impulsi prova |
Dati d'uscita
| Esecuzione dei contatti | 5 contatti di sicurezza |
|---|---|
| 1 contatto d'uscita di segnalazione | |
| Materiale dei contatti | AgSnO2 |
| Max. tensione commutabile | 250 V AC/DC (Tenere conto della curva di carico) |
| Min. tensione commutabile | 5 V AC/DC |
| Corrente di carico permanente | 6 A (Contatto in chiusura, osservare derating) |
| 6 A (Contatto di segnalazione) | |
| Max. corrente d'inserzione | 20 A (Δt 100 ms, contatti istantanei) |
| 8 A (Contatti ritardati) | |
| Min. corrente d’inserzione | 10 mA |
| arit. Corrente totale | 55 A2(tenere conto del derating) |
| Max. potenza commutabile (carico ohmico) | 144 W (24 V DC, τ = 0 ms) |
| 288 W (48 V DC, τ = 0 ms) | |
| 110 W (110 V DC, τ = 0 ms, contatti ritardati: 77 W) | |
| 88 W (220 V DC, τ = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms, contatti ritardati: 2000 VA) | |
| Potenza commutabile (carico induttivo) massima | 42 W (24 V DC, τ = 40 ms, contatti ritardati: 48 W) |
| 42 W (48 V DC, τ = 40 ms, contatti ritardati: 40 W) | |
| 42 W (110 V DC, τ = 40 ms, contatti ritardati: 35 W) | |
| 42 W (220 V DC, τ = 40 ms, contatti ritardati: 33 W) | |
| Potere di interruzione minimo | 50 mW |
| Durata meccanica | 10x 106cicli di manovre |
| Potere di rottura (360/h cicli di manovre) | 4 A (24 V DC) |
| 4 A (230 V AC) | |
| Fusibile d'uscita | 10 A gL/gG (Contatto in chiusura) |
| 6 A gL/gG (Contatto di segnalazione) |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 410,4 g |
| Posizione d'installazione | a scelta |
| Tipo di montaggio | Montaggio su guida |
| Grado di protezione | IP20 |
| IP54 | |
| Grado di protez. luogo di installazione min. | IP54 |
| Materiale custodia | PBT |
| Colore custodia | giallo |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| a innesto | sì |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| 1 | |
| Denominazione | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 (per contatti ritardati SIL 2) |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 (per contatti ritardati SIL 2) |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | e (per contatti ritardati PL d) |
| Categoria | 4 (Contatti istantanei) |
| 3 (Contatti ritardati) | |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 (per contatti ritardati SILCL 2) |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178/VDE 0160 |
| Tensione di isolamento di nominale | 250 V AC |
| Tensione impulsiva di dimensionamento / isolamento | Isolamento base 4 kV: tra tutti i circuiti e la custodia Separazione sicura, isolamento rinforzato 6 kV: tra 13/14, 23/24, 33/34 e i percorsi della corrente restanti tra 13/14, 23/24, 33/34 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
| Conformità | CE conforme |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
