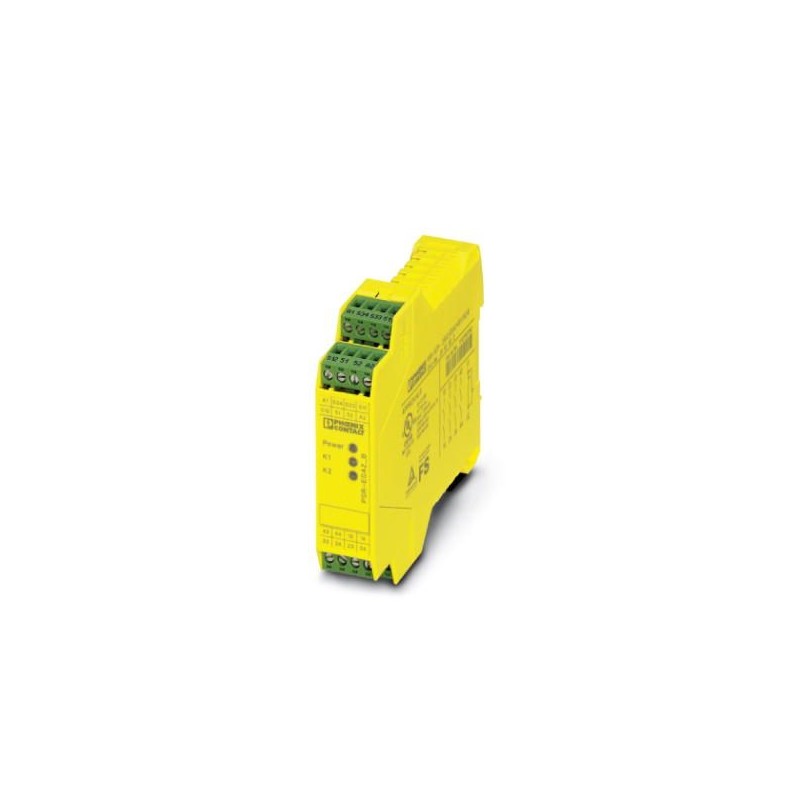

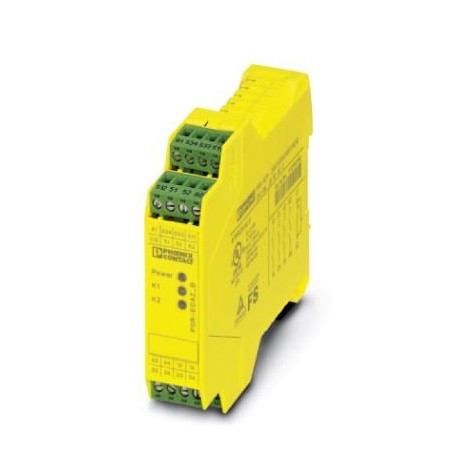

PSR-SCP- 24UC/ESA2/4X1/1X2/B 2963802 PHOENIX CONTACT Moduli di sicurezza
PSR-SCP-24UC/ESA2/4X1/1X2/B
2963802
PHOENIX_CONTACT
Moduli di sicurezza
Relè di sicurezza per porte di arresto di emergenza e di sicurezza fino a SIL 1, categoria 1, PL c, a seconda dell'applicazione fino a SIL 3, categoria 4, PL e, funzionamento a canale singolo, 4 circuiti di abilitazione, US = 24 V DC, morsetto a innesto
relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2963802 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA111 - |
| Pagina catalogo | Pagina 260 (C_6_2017) |
| GTIN | 4017918892661 |
| Peso per pezzo (confezione esclusa) | 210,500 g |
| Numero tariffa doganale | 85371098 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 65 °C (tenere conto del derating) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | ≤ 2000 m (su NN) |
Dati d'ingresso
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V AC/DC -15 % / +10 % |
|---|---|
| Corrente di alimentazione, di comando, di dimensionamento IS | tip. 140 mA AC |
| tip. 65 mA DC | |
| Assorbimento di potenza a US | tip. 3,36 W (AC) |
| tip. 1,56 W (DC) | |
| Corrente istantanea | 2 A (Δt = 10 ms con Us) |
| < 40 mA (con Us/Ixsu S34) | |
| Corrente assorbita (a carico nominale) | < 50 mA (con Us/Ixsu S12) |
| 0 mA (con Us/Ixsu S34) | |
| Tensione nel circuito d'ingresso, di avvio e di retroazione | 24 V DC -15 % / +10 % |
| Tempo di eccitazione tipica | < 65 ms (start automatico) |
| < 40 ms (Avvio manuale) | |
| Tip. tempo di eccitazione con Us | < 65 ms (comando mediante A1) |
| Tempo di diseccitazione tipico | < 45 ms (comando mediante S12) |
| < 200 ms (comando mediante A1) | |
| Tempo di ripristino | < 1 s |
| Indicazione tensione di esercizio | 1 x LED verdi |
| Segnalazione stato | 2 x LED verdi |
| Circuito di protezione | Prot. contro le sovratensioni Diodo soppressore |
| Protezione contro l'inversione di polarità per la tensione di alimentazione del circuito di comando di dimensionamento | |
| Frequenza di commutazione massima | 1 Hz |
| Resistenza max. consentita del cavo | ca. 22 Ω (Circuiti d’ingresso e di avvio con US) |
| Tempo filtro | 2 ms (su A1 in presenza di interruzioni di tensione con Us) |
| max. 1,5 ms (su S12; larghezza degli impulsi di prova) | |
| 7,5 ms (su S12; velocità degli impulsi di prova) | |
| Vel. impulsi prova = 5 x largh. impulsi prova |
Dati d'uscita
| Esecuzione dei contatti | 4 contatti di sicurezza |
|---|---|
| 1 contatto d'uscita di segnalazione | |
| Materiale dei contatti | AgSnO2 |
| Max. tensione commutabile | 250 V AC/DC (Tenere conto della curva di carico) |
| Min. tensione commutabile | 5 V AC/DC |
| Corrente di carico permanente | 6 A (Contatto in chiusura, osservare derating) |
| 6 A (Contatto di segnalazione) | |
| Max. corrente d'inserzione | 20 A (Δt 100 ms) |
| Min. corrente d’inserzione | 10 mA |
| arit. Corrente totale | 72 A2(tenere conto del derating) |
| Max. potenza commutabile (carico ohmico) | 144 W (24 V DC, τ = 0 ms) |
| 288 W (48 V DC, τ = 0 ms) | |
| 110 W (110 V DC, τ = 0 ms) | |
| 88 W (220 V DC, τ = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms) | |
| Potenza commutabile (carico induttivo) massima | 42 W (24 V DC, τ = 40 ms) |
| 42 W (48 V DC, τ = 40 ms) | |
| 42 W (110 V DC, τ = 40 ms) | |
| 42 W (220 V DC, τ = 40 ms) | |
| Potere di interruzione minimo | 50 mW |
| Durata meccanica | 10x 106cicli di manovre |
| Potere di rottura (360/h cicli di manovre) | 4 A (24 V DC) |
| 4 A (230 V AC) | |
| Fusibile d'uscita | 10 A gL/gG (Contatto in chiusura) |
| 6 A gL/gG (Contatto di segnalazione) |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 210,5 g |
| Posizione d'installazione | verticale o orizzontale |
| Tipo di montaggio | Montaggio su guida |
| Indicazione per il montaggio | vedere curva derating |
| Grado di protezione | IP20 |
| IP54 | |
| Grado di protez. luogo di installazione min. | IP54 |
| Materiale custodia | PBT |
| Colore custodia | giallo |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| a innesto | sì |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| Denominazione | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 1 (in funzione dell'applicazione fino a SIL 3) |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 1 (in funzione dell'applicazione fino a SIL 3) |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | c (in funzione dell'applicazione fino a PL e) |
| Categoria | 1 (in funzione dell'applicazione fino a cat. 4) |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 1 (in funzione dell'applicazione fino a SILCL 3) |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178/VDE 0160 |
| Tensione di isolamento di nominale | 250 V AC |
| Tensione impulsiva di dimensionamento / isolamento | Isolamento base 4 kV: tra tutti i circuiti e la custodia Separazione sicura, isolamento rinforzato 6 kV: tra A1/A2 e 13/14, 23/24, 33/34, 43/44 tra S11/S12/S33/S34 e 13/14, 23/24, 33/34, 43/44 tra 51/52 e 13/14, 23/24, 33/34, 43/44 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
| Conformità | CE conforme |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | apparecchio base |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| adatto per il monitoraggio di interruttori di posizione (EF007270) | Sì |
| adatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268) | Sì |
| adatto per monitoraggio di valvole (EF007272) | No |
| adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) | No |
| adatto per il monitoraggio di sensori tattili (EF007271) | No |
| adatto per il monitoraggio di interruttori magnetici (EF007266) | Sì |
| adatto per il monitoraggio di interruttori di prossimità (EF007267) | No |
| analisi degli ingressi (EF008245) | altro |
| con ingresso di avvio (EF003342) | No |
| con funzione muting (EF004057) | No |
| con circuito di reazione (EF003343) | Sì |
| ritardo di caduta (EF001129) | 0.1 s |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 0 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 0 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 0 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| categoria di arresto secondo IEC 60204 (EF007498) | altro |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | No |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 99 mm |
| profondità (EF000049) | 114.5 mm |
