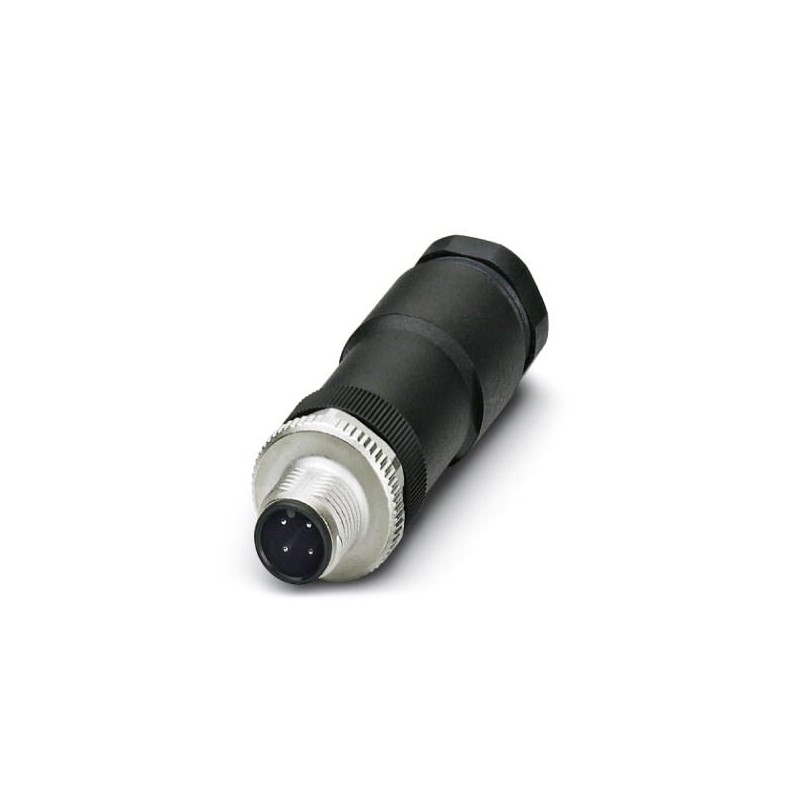

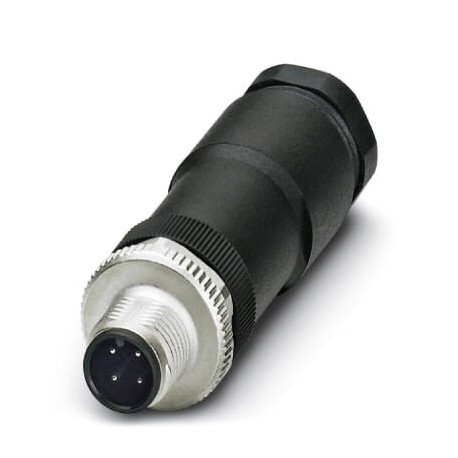

SACC-M12MS-4CON-PG 9-M PWR 1106747 PHOENIX CONTACT Connettori Power, 4-poli, Maschio diritto M12, codifica A..
SACC-M12MS-4CON-PG 9-M PWR
1106747
PHOENIX_CONTACT
100
Prodotto su richiesta, non accetta il ritorno.
Connettori Power, 4-poli, Maschio diritto M12, codifica A, Connessione a vite, materiale zigrinato: Pressogetto di zinco, nichelato, connessione a vite per cavo Pg9, diametro esterno cavo 6 mm ... 8 mm
Connettore di potenza, 4 poli, connettore maschio diritto M12, codifica A, collegamento a vite, zigrinatura materiale: Zinco pressofuso, nichelato, pressacavo Pg9, diametro cavo 6 mm ... 8 millimetri
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1106747 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF2CAA - |
| Quantità di ordinazione minima | 100 PZ |
| GTIN | 4063151000127 |
| Peso per pezzo (confezione esclusa) | 22,220 g |
Dimensioni
| Diametro custodia | 20 mm |
|---|---|
| Lunghezza | 65,5 mm |
| Diametro esterno conduttore | 6 mm ... 8 mm |
| Lunghezza di spelatura della guaina isolante | 20 mm |
| Lunghezza di spelatura nei singoli conduttori | 5 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP67 |
Generalità
| Nota | Spelare la guaina isolante per 22 mm, spelare i fili per 7 mm, crimpare il capocorda, infine accorciarlo a 5 mm. Lunghezza dei fili con capocorda accorciato 20 mm. Collegare i fili e stringere le viti di fissaggio con coppia di serraggio 0,2 Nm. |
|---|---|
| IMPORTANTE: Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione troppo grandi danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con serracavi. | |
| Corrente di dimensionamento a 40 ℃ | 8 A |
| per utilizzo di conduttori da 1,5 mm² | |
| Tensione di dimensionamento | 250 V DC |
| 250 V AC | |
| N. poli | 4 |
| Colore maniglie | nero |
| Resistenza di isolamento | > 10 GΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Collegamento | Connessione a vite |
| Sezione conduttore | 0,75 mm² ... 1,5 mm² (senza capocorda) |
| 0,75 mm² ... 1,5 mm² (con capocorda) | |
| 0,75 mm² ... 1,5 mm² (rigido) | |
| Sezione conduttore AWG | 18 ... 16 (senza capocorda) |
| 16 ... 18 (con capocorda) | |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 1,5 Nm ... 2 Nm (Vite di serraggio con custodia protettiva) | |
| 0,4 Nm (Avvitare l'inserto portacontatti con custodia mobile fino all'arresto) | |
| 0,2 Nm (Morsetti a vite) | |
| Indicazione per il montaggio | I fili possono essere collegati con o senza capocorda |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA |
| Materiale impugnature | PA |
| Materiale ghiera | Pressogetto di zinco, nichelato |
| Materiale guarnizione | NBR (Serraggio dei cavi) |
Normative e prescrizioni
| Norme/disposizioni | Connettore M12 IEC 61076-2-101 |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
Classifiche
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 4 |
| per diametro esterno cavo (EF009475) | 6 mm |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 8 A |
| temperatura ambiente (EF002386) | -40 °C |
| tensione nominale (EF000228) | 250 V |
| categoria di sovratensione (EF006785) | II |
| grado di inquinamento (EF006786) | 3 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.75 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.75 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.75 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.75 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| materiale del rivestimento di contatto (EF004020) | nichel |
| materiale della scatola (EF001596) | materiale sintetico |
| rivestimento scatola (EF001601) | altro |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP67 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | No |
| con indicatore di stato (EF001602) | No |
