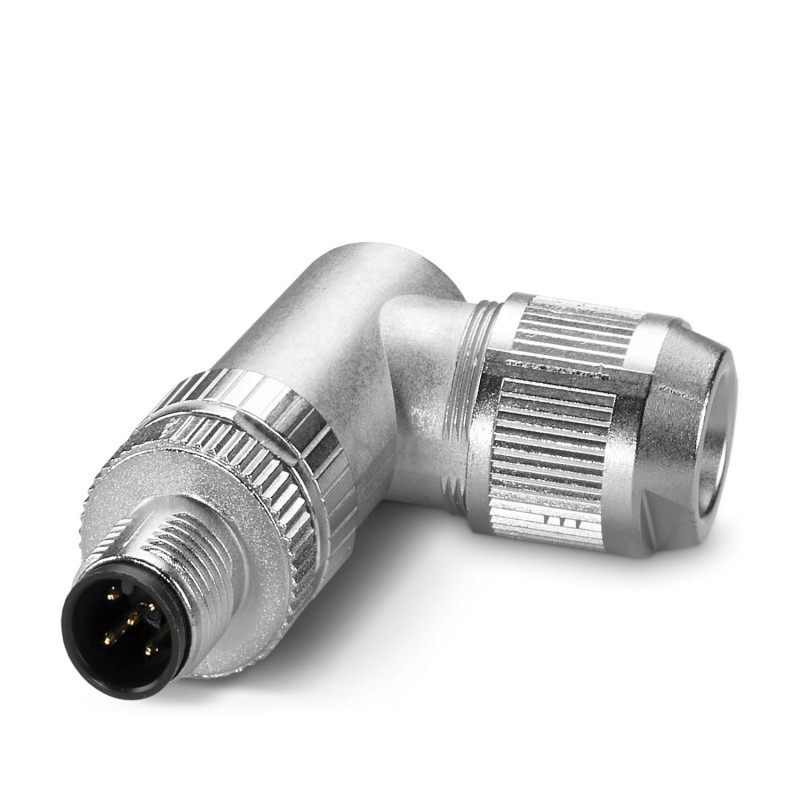

SACC-M12MR-5PL SH DN 1424671 PHOENIX CONTACT Bus connettore di sistema
SACC-M12MR-5PL SH DN
1424671
PHOENIX_CONTACT
Bus connettore di sistema
Connettori dati, CANopen®, DeviceNet™, 5 poli, schermato, spina angolata M12, A, Collegamento a molla Push lock, zigrinatura materiale: Zinco pressofuso, nichelato, diametro esterno del cavo 4 mm ... 8 millimetri
Connettore dati, CANopen®, DeviceNet™, 5-poli, schermata, Maschio angolato M12, codifica: A, Connessione a molla Push-Lock, materiale zigrinato: Pressogetto di zinco, nichelato, diametro esterno conduttore 4 mm ... 8 mm
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il montaggio | IMPORTANTE:Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi. |
| Nota per il montaggio | Il pinning è orientabile con passo da 45° verso l'uscita cavo |
| I fili possono essere collegati con o senza capocorda |
| Tipo di prodotto | Connettori circolari (lato cavi) |
| Applicazione | Dati |
| Tipo sensore | CANopen® |
| Numero di poli | 5 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | A |
| Uscita cavo | angolato |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Disegno quotato |  |
| Lunghezza | 50 mm |
| Misure esterne | |
| Diametro esterno | 4 mm ... 8 mm |
| Custodia | |
| Diametro custodia | 19 mm |
| Materiale | TPE-U (Cestello di fissaggio, peso: 1,1 g) |
| PA 6 (Leva di comando) | |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | NBR |
| Materiale impugnature | Pressofuso di zinco, nichelato |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Norme / Disposizioni | PA 6.6: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23, R24, R25 e R26 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| PA 6: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Connessione conduttori | |
| Collegamento | Connessione a molla Push-Lock |
| Sezione di collegamento | 0,14 mm² ... 0,75 mm² (senza capocorda) |
| 0,08 mm² ... 0,5 mm² (con capocorda) | |
| 0,14 mm² ... 0,75 mm² (rigido) | |
| Sezione di connessione AWG | 26 ... 18 (senza capocorda) |
| 28 ... 20 (con capocorda) | |
| Lunghezza di spelatura nei singoli conduttori | 7 mm |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 0,8 Nm (Inserto portacontatti con anello di accoppiamento) | |
| 3 Nm (Dado di compressione con anello di accoppiamento) | |
| Piedinatura | |
| Contatto colore (definizione del segnale) contatto (opzionale) | 1 = GY (Schermatura) |
| 2 = RD | |
| 3 = BK | |
| 4 = WH | |
| 5 = BU | |
| Tensione impulsiva di dimensionamento | 1,5 kV |
| Resistività di massa | ≤ 5 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 4 A (2 A in caso di utilizzo di conduttori da 0,14 mm²) |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Connessione 1 | |
| Struttura testa | Maschio |
| Uscita cavo testa | angolato |
| Tipo di filettatura testa | M12 |
| Codifica | A |
| Tipo di segnale/categoria | CANopen® |
| DeviceNet™ | |
| Lunghezza del tratto da spelare dei fili singoli | 7 mm |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
| Controllo | |
| Norme/disposizioni | PA 6.6: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23, R24, R25 e R26 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| PA 6: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Definizione norma | Urti, vibrazioni |
| Norme/disposizioni | EN 50155:2001 |
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| diametro del connettore (EF007496) | 19.057858 mm |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 5 |
| per diametro esterno cavo (EF009475) | 4 mm |
| tipo di scatola (EF006980) | piegato ad angolo |
| corrente nominale In (EF008250) | 4 A |
| temperatura ambiente (EF002386) | -40 °C |
| tensione nominale (EF000228) | 48 V |
| categoria di sovratensione (EF006785) | II |
| grado di inquinamento (EF006786) | 3 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| tipo di collegamento elettrico (EF003961) | altro |
| materiale del rivestimento di contatto (EF004020) | nichel |
| materiale della scatola (EF001596) | altro |
| rivestimento scatola (EF001601) | altro |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP65 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
