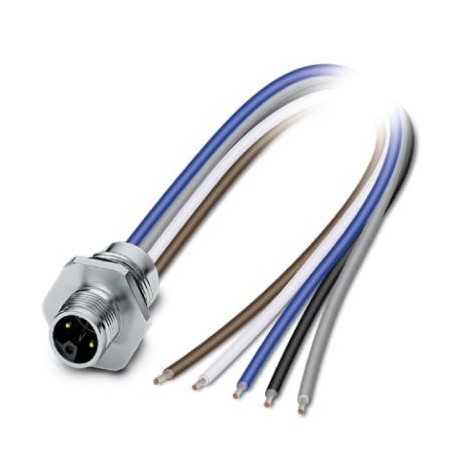

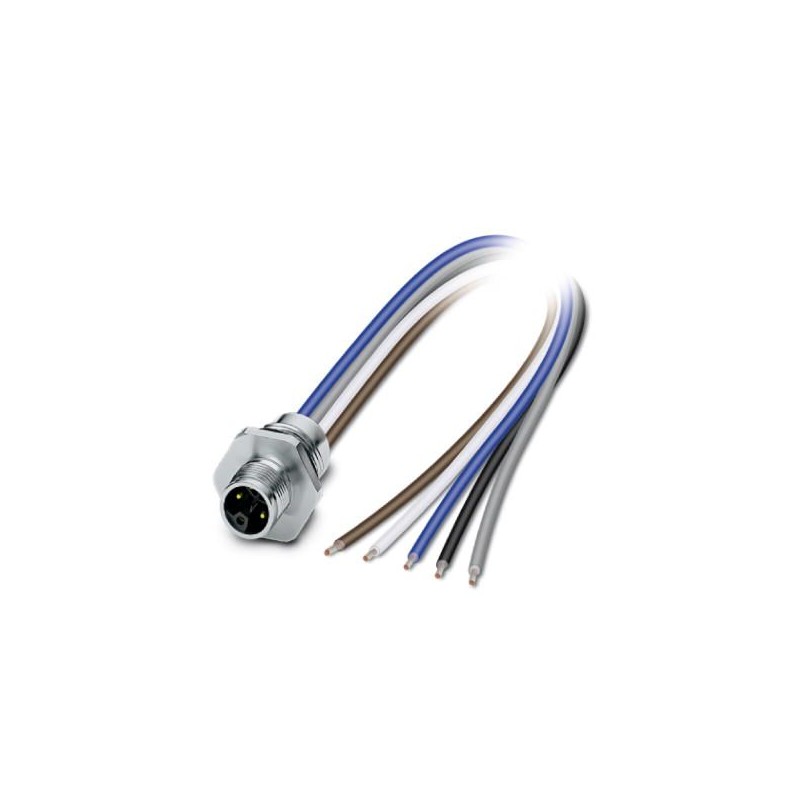

SACC-E-M12MSL-4FE-M16XL/0,2 1415295 PHOENIX CONTACT Filo-tipo di connettore
SACC-E-M12MSL-4FE-M16XL/0,2
1415295
PHOENIX_CONTACT
Filo-tipo di connettore
Conect. spina. essere apar. parete frontale, Potenza, 5 poli, Connettore maschio, diritto, M12-Standard, codifica: L, estremità cavo libera, Montaggio frontale, M16 x 1,5, Fili a trefoli singoli, lunghezza cavo: 0,2 m, 2,50 mm², conduttore PEX, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1%) codice articolo: 1239082
connettori ad innesto > connettore circolare, da incasso (con cavo)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione quattro cento quindici mila due cento novanta cinque |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| Pagina del catalogo | Pagina 292 (C-2-2017) |
| GTIN | 4055626056241 |
| Peso per Pezzo (escluso imballaggio) | 46.800 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quattro cento quaranta quattro mila due cento novanta |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (Connettore / presa) |
|---|---|
| Grado di protezione | IP67 |
Generale
| Nota | Elettrici e meccanici di dati specificato, si assume che la coppia di connettore è correttamente bloccato e montato. Se il connettore è sbloccato e se c'è un pericolo di contaminazione, il connettore deve essere sigillate con un tappo di protezione > grado di protezione IP54. Influenze derivanti da litz fili, cavi o assemblea del PWB deve anche essere presa in considerazione. |
|---|---|
| FE non collegato le parti in metallo che può essere toccato, nessuna funzione di protezione | |
| Corrente nominale a 40°C | 16 Un |
| Tensione nominale | 63 V |
| Tensione d'impulso | 1,5 kV |
| Numero di posizioni | Cinque |
| Codifica | L - Potenza |
| Norme/regolamenti | Connettore M12 IEC 61076-2-111 In linea con |
| Tipo di segnale/categoria | Potenza |
| Categoria di sovratensione | III |
| Grado di inquinamento | Tre |
| Tensione di prova | 1,5 kV |
| Metodo di connessione | I singoli fili |
| Inserimento/estrazione cicli | > 100 |
| Tipo di montaggio | Anteriore di fissaggio M16 x 1,5 Serraggio limitazione |
Materiale
| Classe di infiammabilità secondo UL 94 | V0 |
|---|---|
| Materiale a contatto con il | CuZn |
| Superficie di contatto del materiale | Au |
| Contattare il vettore materiale | PA |
| Materiale, zigrinature | In pressogetto di zinco, nichelato |
| Il materiale della guarnizione | FKM |
| Ulteriori specifiche del materiale | PU 2K (materiale di Stucco) |
Cavo
| Tipo di cavo | PEX litz wire |
|---|---|
| Sezione conduttore | 2,5 mm2 |
| Linea segnale AWG | Quattordici |
| I colori dei fili | marrone 1, bianco 2, blu 3, 4 nero, grigio FE |
| Il materiale di isolamento del conduttore | PE-X |
| Materiale del conduttore | Tin-plated Cu fili litz |
| Norme/specifiche | Connettore M12 IEC 61076-2-111 In linea con |
| Tensione di prova Core/Core | 6 kV |
| Resistenza alla fiamma | in acc. con UL FT-2 |
| Senza alogeni | secondo IEC 60754-1 |
| Altre resistenza | Resistente all'idrolisi |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (senza attivazione meccanica) |
| -40 °C ... 105 °C (cavi, posa fissa) | |
| -25 °C ... 105 °C (cavi, installazione flessibile) |
Norme e Regolamenti
| Designazione Standard | Connettore M12 |
|---|---|
| Norme/regolamenti | IEC 61076-2-111 |
| Resistenza alla fiamma | in acc. con UL FT-2 |
| Senza alogeni | secondo IEC 60754-1 |
| Altre resistenza | Resistente all'idrolisi |
| Classe di infiammabilità secondo UL 94 | V0 |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 5.1Venti sette millioni cento quaranta tré mila quattro centoeCl@ss 6.0Venti sette millioni due cento settanta nove mila due centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila cento tréeCl@ss 8.0Venti sette millioni quattro cento quaranta mila cento tréeCl@ss 9.0Venti sette millioni quattro cento quaranta mila cento due
| Caratteristica | Valore |
|---|---|
| lunghezza del cavo (EF000536) | 0.2 mm |
| tipo di contatto a innesto, lato esterno (EF005528) | senza |
| modo di montaggio (EF000003) | montaggio frontale |
| materiale della scatola (EF001596) | altro |
| materiale isolante del conduttore (EF000061) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura ambiente (EF002386) | 85 °C |
| temperatura d'esercizio (EF002393) | -25 °C |
| con collegamento schermato (EF002535) | No |
| filettatura a vite (EF012303) | M12 |
| sezione del filo (EF000018) | 2.5 mm² |
| numero min. di cicli di innesto (EF012212) | 100 |
| grado di protezione (IP), montato (EF007466) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
