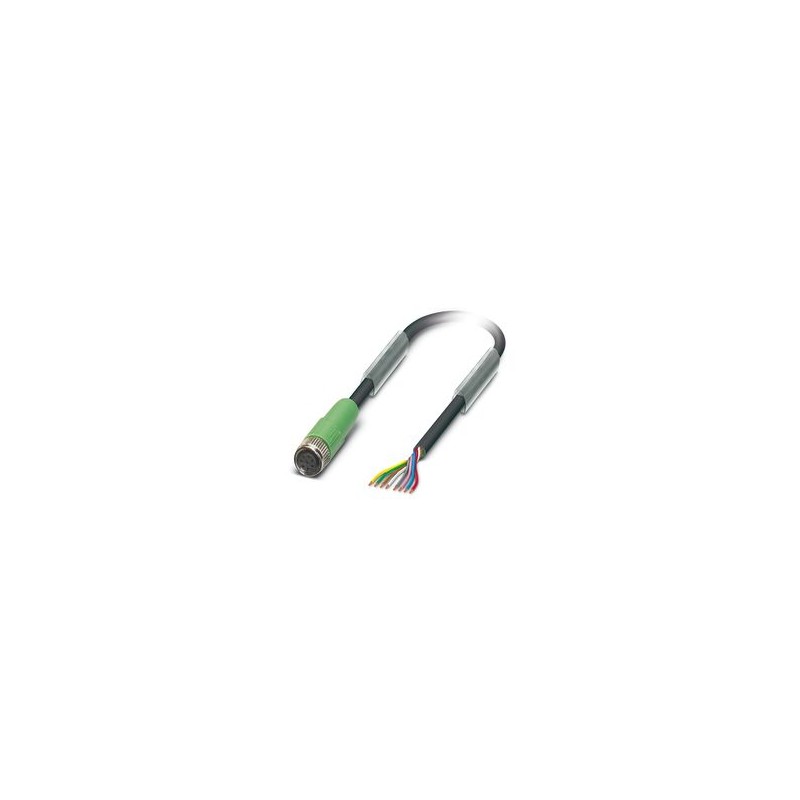

SAC-8P-15,0-PUR/M 8FS 1505497 PHOENIX CONTACT Cavo sensore/attuatore, 8 poli, estremità cavo libera, a femmi..
SAC-8P-15,0-PUR/M 8FS
1505497
PHOENIX_CONTACT
50
Cavo sensore/attuatore, 8 poli, estremità cavo libera, a femmina diritta M8, codifica: A, lunghezza cavo: 15 m
Cavo per sensori/attuatori
Cavo sensore/attuatore, senza alogeni a 8 poli, estremità libera del cavo, A diritto femmina M8, codifica: A, lunghezza cavo: 15 m
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavi sensore/attuatore |
| Numero di poli | 8 |
| applicazione | standard |
| Numero di uscite per cavi | 1 |
| schermato | No |
| Codificazione | A |
| Proprietà isolanti | |
| Grado di inquinamento | 3 |
| Classe di infiammabilità secondo UL 94 | HB |
| Materiale del corpo dell'impugnatura | TPU ignifugo e autoestinguente |
| Materiale di contatto | Bruciare |
| Materiale: superficie di contatto | Ni/AU |
| Contatta il materiale di supporto | TPU GF |
| Materiale di collegamento a vite | Zinco ghisa pressofusa, nichelato |
| Resistenza di contatto | ≤ 5 mΩ |
| Resistenza all'isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 30 V c.a. |
| 30 V CC | |
| Corrente nominale IN | Il 1,5 |
| Circuito di protezione | Scollegato |
| Indicazione dello stato | No |
| Indicazione di stato disponibile | No |
| Connessione 1 | |
| Costruzione | Estremità libera del cavo |
| Connessione 2 | |
| Costruzione | Dritto Femmina M8 |
| Tipo di codifica | A (Standard) |
| Lunghezza cavo | 15 metri |
| PUR nero senza alogeni [PUR] | |
| Schema di quotatura |  |
| schermato | No |
| Stile UL AWM | 20549 |
| Peso del cavo | 31,4 kg/km |
| Tipo di cavo | PUR nero senza alogeni |
| Abbreviazione | Li9Y11Y |
| Tipo di cavo (abbreviazione) | PUR |
| Diametro esterno del cavo | 5,1 mm ±0,15 mm |
| Involucro esterno, materiale | PUR |
| Involucro esterno, colore | nero grigiastro RAL 7021 |
| Materiale conduttivo | Conduttore Cu nudo |
| Cavo di segnale per la costruzione di conduttori | 18x 0,10 millimetri |
| Linea di segnale AWG | 26 |
| Sezione di linea | 8x 0,14 mm² (conduttore di segnale) |
| Materiale di imbottitura | EP |
| Materiale: Isolamento del conduttore | PP |
| Isolamento dello spessore della parete | ≥ 0,21 mm (conduttore di segnale) |
| Diametro del conduttore incl. isolamento | 1 mm ±0,02 mm (conduttore di segnale) |
| Driver singolo, colore | bianco, marrone, verde, giallo, grigio, rosa, blu, rosso |
| Cablaggio totale | 8 conduttori intorno al materiale da otturazione come nucleo |
| Passo di cablaggio completo | 58 mm |
| Cavo di tensione nominale | ≤ 300 V AC |
| Cavo di tensione di prova | ≥ 3000 V AC (test di scintilla) |
| Resistenza di linea | 139 Ω/km (a 20 °C) |
| Resistenza di isolamento della linea | 1 GΩ*km (a 20 °C) |
| Raggio di curvatura minimo, fisso | 5 x D |
| Raggio di curvatura minimo, posizionato in modo flessibile | 10 x D |
| Numero di cicli di piegatura | 4000000 |
| Curvatura | 51 millimetri |
| Percorso di avanzamento | 11 L |
| Velocità di avanzamento | 3 m/s |
| Accelerazione | 10 m/s² |
| Assenza di alogeni | secondo DIN VDE 0472 parte 815 |
| secondo DIN EN 50267-2-1 | |
| Resistenza all'olio | secondo DIN EN 60811-2-1, 168 h a 100 °C |
| Resistenza alla fiamma | secondo UL 758/1581 (orizzontale) |
| secondo UL 758/1581 FT2 | |
| Altre resistenze | resistente all'idrolisi e ai microbi |
| Resistente all'acqua di mare | |
| Non aderente | |
| Resistente all'abrasione | |
| Resistente ai raggi UV condizionale secondo DIN EN ISO 4892-2-A | |
| Temperatura ambiente (servizio) | -25 °C ... 80 °C (Cavo, disposizione mobile) |
| -40 °C ... 80°C (cavo, disposizione fissa) | |
| Condizioni ambientali | |
| Indice di protezione | IP65 |
| IP67 | |
| Temperatura ambiente (servizio) | -25 °C ... 85°C (maschio/femmina) |
| M8 | |
| Denominazione dello standard | Connettore a innesto M8 |
| Regole/Disposizioni | IEC 61076-2-104 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 8 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | altro |
| tipo di collegamento elettrico, lato scatola (EF005524) | M8 |
| tipo di contatto a innesto, lato scatola (EF008386) | femmina (presa) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 15 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | No |
| tipo di cavo (EF000081) | a più fili |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | CuSn |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -25 °C |
| corrente nominale In (EF008250) | 1.5 A |
| tensione nominale (EF000228) | 30 V |
| grado di protezione (IP) (EF005474) | IP65 |
