SAC-4P-M 8MS/0,6-PUR/M 8FS OBS 1562096 PHOENIX CONTACT Cavo sensore/attuatore, a 4 poli, connettore diritto ..
SAC-4P-M 8MS/0,6-PUR/M 8FS OBS
1562096
PHOENIX_CONTACT
100
Prodotto su richiesta, non accetta il ritorno.

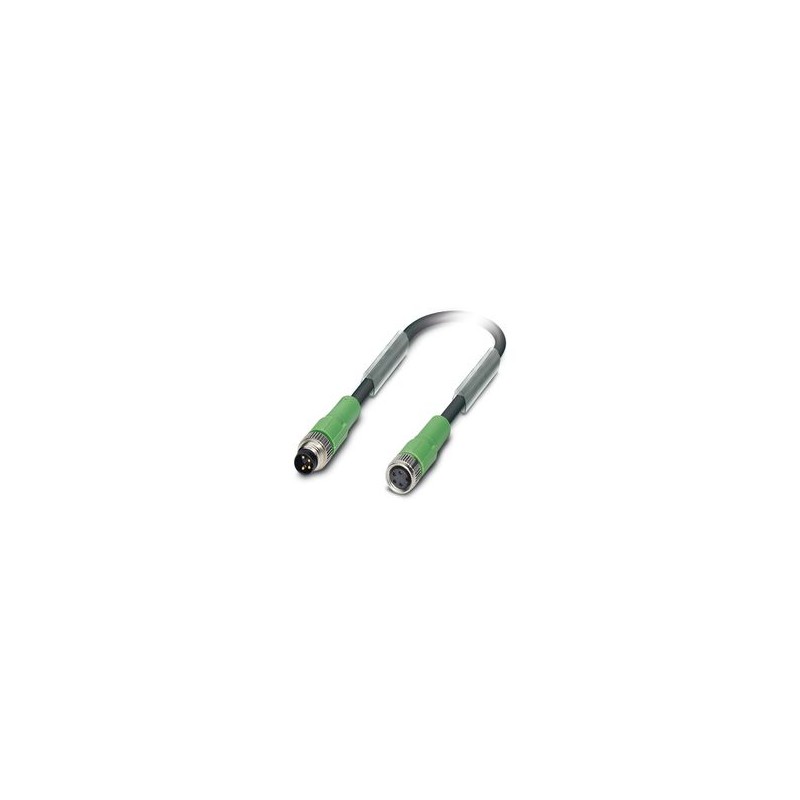

Cavo sensore/attuatore, a 4 poli, connettore diritto M8, codifica: A, a femmina diritto M8, lunghezza cavo: 0,6 m
Cavo per sensori/attuatori
Cavo sensore-attuatore, 4-poli, Maschio diritto M8, codifica: A, collegato con senza circuito, su Connettore femmina diritto M8, lunghezza cavo: 0,6 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| N. poli | 4 |
| Numero uscite cavi | 1 |
| Schermato | no |
| Codifica | A |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale guarnizione | NBR |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Resistività di massa | ≤ 5 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 4 A |
| Circuito di protezione | senza circuito |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Segnalazione stato | No |
| Indicazione di stato disponibile | No |
| Connessione 1 | |
| Tipo | Maschio diritto M8 |
| N. poli | 4 |
| Tipo di codifica | A |
| Connessione 2 | |
| Tipo | Connettore femmina diritto M8 |
| N. poli | 4 |
| Lunghezza cavo | 0,6 m |
| PUR senza alogenati nero [PUR] | |
| Disegno quotato |  |
| Schermato | no |
| UL AWM Style | 20549 / 10493 (80 °C / 300 V) |
| Peso della linea | 23 kg/km |
| Tipo di cavo | PUR senza alogenati nero |
| Sigla | Li9Y11Y-HF |
| Tipo cavo (sigla) | PUR |
| Diametro esterno conduttore | 3,95 mm ±0,15 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | grigio-nero RAL 7021 |
| Materiale conduttore | Filo Cu nudo |
| Struttura conduttore segnale linea | 32x 0,10 mm |
| Linea segnale AWG | 24 |
| Sezione del conduttore | 4x 0,25 mm² (Linea del segnale) |
| Materiale isolamento fili | PP |
| Isolamento spessore parete | ≥ 0,21 mm (Isolamento fili) |
| Diametro filo con guaina isolante | 1,17 mm ±0,02 mm (Linea del segnale) |
| Conduttore singolo, colore | marrone, bianco, blu, nero |
| Cordatura intera | 4 fili twistati longitudinalmente |
| Tensione nominale cavo | ≤ 300 V |
| Tensione di prova cavo | ≥ 3000 V |
| Resistenza linea | max. 78 Ω/km (a 20 °C) |
| Resistenza di isolamento linea | ≥ 100 GΩ*km (a 20 °C) |
| Raggio di piegatura minimo, posa fissa | 20 mm |
| Raggio di piegatura minimo, posa mobile | 40 mm |
| Numero dei cicli di piegatura | 10000000 |
| Raggio di piegatura | 44 mm |
| Corsa di posizionamento | 10 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 5 m/s² |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Resistenza alla fiamma | secondo UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| Resistenza all'idrolisi e ai microbi | |
| resistente ai raggi UV secondo DIN EN ISO 4892-2-A | |
| Caratteristiche particolari | per catena portacavi |
| privo di silicone | |
| senza sostanze impregnate di vernice | |
| Temperatura ambiente (esercizio) | -25 °C ... 80 °C (Cavi, posa mobile) |
| -40 °C ... 80 °C (cavi, posa fissa) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| IP68 | |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
| -40 °C ... 80 °C (cavi, posa fissa) | |
| -5 °C ... 80 °C (Cavi, posa mobile) | |
| Definizione norma | Connettore M8 |
| Norme/disposizioni | IEC 61076-2-104 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | M8 |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | M8 |
| tipo di contatto a innesto, lato scatola (EF008386) | femmina (presa) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 0.6 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | No |
| tipo di cavo (EF000081) | a più fili |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | CuSn |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -25 °C |
| corrente nominale In (EF008250) | 4 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
