SAC-3P-M12MS/ 0,5-542/M8FSSHBK 1406023 PHOENIX CONTACT Cavo sensore-attuatore
SAC-3P-M12MS/ 0,5-542/M8FSSHBK
1406023
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
Cavo sensore-attuatore

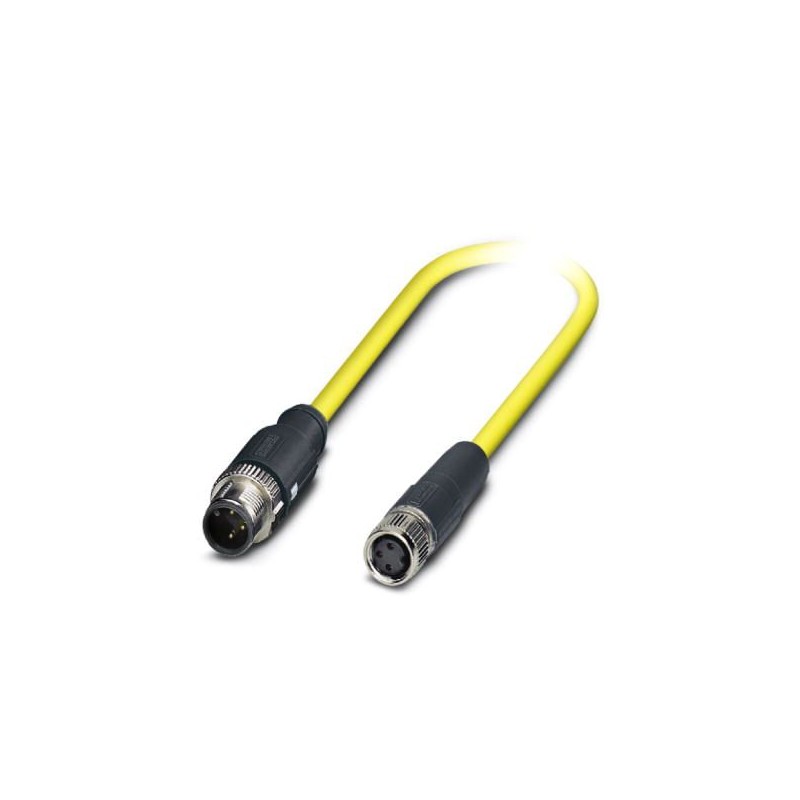

Cavo sensore/attuatore, a 3 poli, PVC, giallo, schermato, connettore maschio diritto M12, codifica: A, fino a M8 collegamento diritto femmina, lunghezza cavo: 0,5 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1406023 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CRA - |
| GTIN | 4046356800075 |
| Peso per pezzo (confezione esclusa) | 23,400 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | US (Stati Uniti) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 3 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M8 IEC 61076-2-104 |
| Connettore M8 IEC 61076-2-104 | |
| Segnalazione stato | No |
| Circuito/componente di protezione | senza circuito |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
| 0,2 Nm (Connettori M8) |
Materiale
| Classe di combustibilità a norma UL 94 | HB |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Pressogetto di zinco, nichelato |
| Materiale guarnizione | NBR |
Normative e prescrizioni
| Definizione norma | Connettore M8 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-104 |
| Definizione norma | Connettore M8 |
| Norme/Disposizioni | IEC 61076-2-104 |
| Classe di combustibilità a norma UL 94 | HB |
Cavo
| Tipo cavo | PVC giallo 105 °C |
|---|---|
| Tipo cavo (sigla) | 542 |
| UL AWM Style | 2517 (105 °C / 300 V) |
| Linea segnale AWG | 24 |
| Struttura conduttore segnale linea | 32x 1,10 mm |
| Diametro cavo incluso isolamento | 1,12 mm ±0,03 mm |
| Colori filo | marrone, blu, nero |
| Cordatura intera | 3 fili twistati longitudinalmente |
| Schermatura | Treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | giallo |
| Diametro esterno cavo D | 4,7 mm ±0,2 mm |
| Raggio di piegatura minima, flessibile | 12 x D |
| Peso del cavo | 33 kg/km |
| Guaina esterna, materiale | PVC |
| Materiale isolamento fili | PVC |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza di isolamento | ≥ (550 M Ohm/m a 500 V) |
| resistenza del conduttore | max. 79,7 Ω/km (20 °C) |
| Tensione nominale cavo | 300 V |
| Resistenza alla fiamma | FT4 |
| Altra resistenza | resistente ai raggi UV |
| Temperatura ambiente (esercizio) | -30 °C ... 105 °C (cavi, posa fissa) |
| -5 °C ... 105 °C (cavi, posa mobile) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 3 |
| tipo di collegamento elettrico, lato esterno (EF005525) | M12 |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | M8 |
| tipo di contatto a innesto, lato scatola (EF008386) | femmina (presa) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 0.5 m |
| materiale della guaina del cavo (EF004136) | cloruro di polivinile (PVC) |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | giallo |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| tipo di cavo (EF000081) | a più fili |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | CuSn |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -30 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -5 °C |
| corrente nominale In (EF008250) | 4 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
