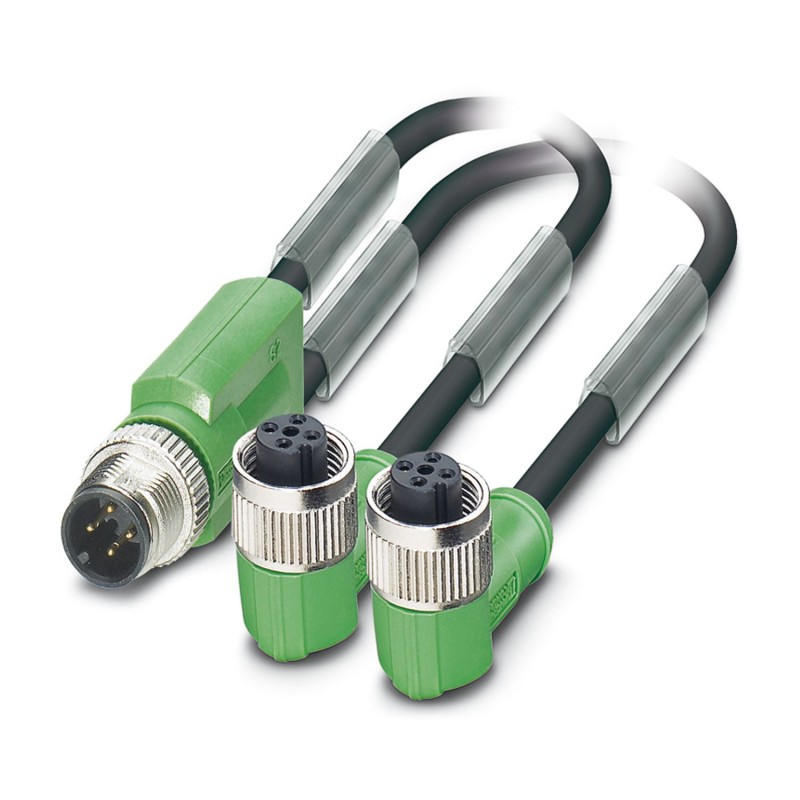

SAC-3P-M12Y/2X0,5-PUR/M12FR SO 1543854 PHOENIX CONTACT Sensore/attuatore cavo
SAC-3P-M12Y/2X0,5-PUR/M12FR SO
1543854
PHOENIX_CONTACT
100
Prodotto su richiesta, non accetta il ritorno.
Sensore/attuatore cavo
Cavo sensore/attuatore, 3 poli, connettore diritto M12, Codifica: A, a M12 gomito femmina, Codifica: A e M12 Gomito femmina, Codifica: A, Lunghezza cavo: 0,5 m, Variante cliente
Cavo sensore/attuatore, 3-poli, PUR senza alogenati, grigio-nero RAL 7021, Maschio diritto M12, codifica: A, su Connettore femmina angolato M12, codifica: A e Connettore femmina angolato M12, codifica: A, lunghezza cavo: 0,5 m, Variante custom
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Distributore con cavo |
| Applicazione | Standard |
| Numero di poli | 3 |
| Numero uscite cavi | 2 |
| Codifica | A |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
| Piedinatura | |
| Contatto colore (definizione del segnale) contatto (opzionale) | 1 (Maschio) BN 1 (Femmina 1) 1 (Femmina 2) |
| 4 (Maschio) BK 3 (Femmina 1) | |
| 2 (Maschio) BU 3 (Femmina 2) | |
| 3 (Maschio) N.C. | |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale guarnizione | NBR |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 4 A |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Segnalazione stato | no |
| Indicazione di stato disponibile | No |
| Connessione 1 | |
| Tipo | Maschio diritto M12 |
| Tipo di codifica | A |
| Connessione 2 | |
| Tipo | Connettore femmina angolato M12 |
| Tipo di codifica | A |
| Connessione 3 | |
| Tipo | Connettore femmina angolato M12 |
| Tipo di codifica | A |
| Lunghezza cavo | 0,5 m |
| PUR senza alogenati nero [PUR] | |
| Disegno quotato |  |
| Peso della linea | 23 kg/km |
| UL AWM Style | 20549 |
| Numero di poli | 3 |
| Schermato | no |
| Tipo di cavo | PUR senza alogenati nero [PUR] |
| Struttura conduttore segnale linea | 42x 0,10 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 3x 0,34 mm² (Linea del segnale) |
| Diametro filo con guaina isolante | 1,27 mm ±0,02 mm (Linea del segnale) |
| Diametro esterno conduttore | 3,85 mm ±0,15 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | grigio-nero RAL 7021 |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PP |
| Conduttore singolo, colore | marrone, blu, nero |
| Isolamento spessore parete | ≥ 0,21 mm (Isolamento fili) |
| ca. 0,50 mm (Guaina esterna) | |
| Cordatura intera | 3 fili twistati longitudinalmente |
| Resistenza del conduttore max. | max. 58 Ω/km (a 20 °C) |
| Resistenza di isolamento | ≥ 100 GΩ*km (a 20 °C) |
| Tensione nominale cavi | ≤ 300 V |
| Tensione di prova | ≥ 3000 V |
| Raggio di piegatura minimo, fisso | 19 mm |
| Raggio di piegatura minimo, mobile | 38 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 10000000, Raggio di piegatura: 38 mm, Corsa di posizionamento: 10 m, Velocità di posizionamento: 3 m/s, Accelerazione: 10 m/s² |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| Resistenza alla fiamma | secondo UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| Resistenza all'idrolisi e ai microbi | |
| resistente ai raggi UV (secondo DIN EN ISO 4892-2-A) | |
| Caratteristiche particolari | per catena portacavi |
| privo di silicone | |
| senza sostanze impregnate di vernice | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -25 °C ... 80 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| IP68 | |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 3 |
| tipo di collegamento elettrico, lato esterno (EF005525) | M12 |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | M12 |
| tipo di contatto a innesto, lato scatola (EF008386) | femmina (presa) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | altro |
| lunghezza del cavo (EF000536) | 0.5 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | No |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | CuSn |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -25 °C |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
