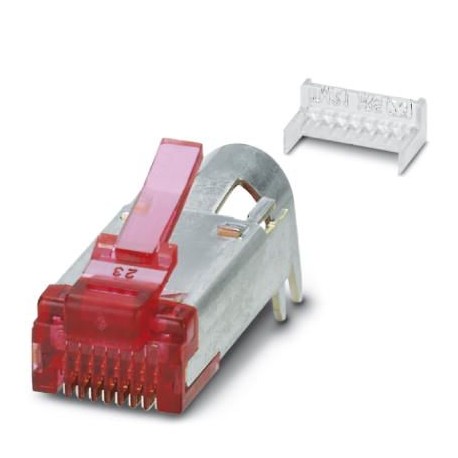

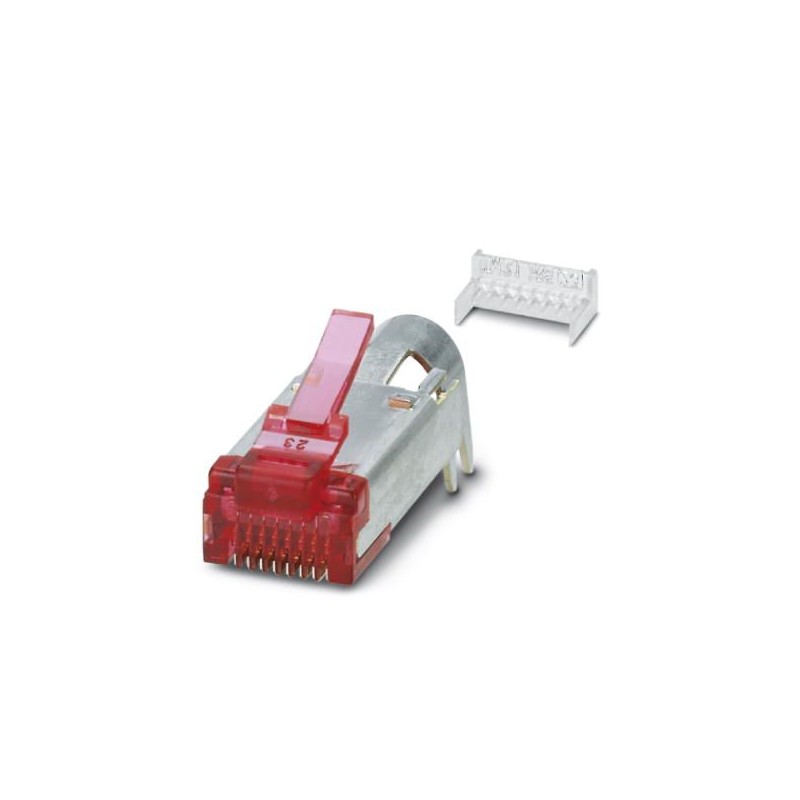

VS-08-ST-H21-RJ45 1652729 PHOENIX CONTACT Inserto portacontatti maschio RJ45
VS-08-ST-H21-RJ45
1652729
PHOENIX_CONTACT
5
Inserto portacontatti maschio RJ45
RJ45, CAT6, 8 poli, schermato, collegamento offset con isolamento IDC, per AWG 25 fili ... 24 e 24 conduttori AWG rigidi, con compensatore di trazione
connettori ad innesto > connettore industriale rettangolare
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1652729 |
|---|---|
| Pezzi/conf. | 5 PZ |
| Sales key | ABNAAE - |
| Quantità di ordinazione minima | 5 PZ |
| Pagina catalogo | Pagina 354 (C_2_2017) |
| GTIN | 4017918952853 |
| Peso per pezzo (confezione esclusa) | 4,078 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | TW (Taiwan) |
Dati meccanici
| N. poli | 8 |
|---|---|
| Piano d'inserimento | RJ45 |
| Schermato | sì |
| Cicli di manovra | ≥ 750 |
| Collegamento | Connessione IDC |
| Tipo contatti | Contatti a crimpare |
| Sezione di collegamento | 0,16 mm² ... 0,22 mm² (flessibile) |
| 0,2 mm² (rigido) | |
| Sezione di collegamento AWG | 24 ... 25 (flessibile) |
| 24 (rigido) | |
| Uscita cavo | diritto |
| Colore | rosso |
| Diametro cavo isolamento compreso | 0,9 mm ... 1 mm |
| Resistenza di isolamento | min. 100 MΩ (100 V DC) |
| Grado di protezione | IP20 |
| Numero uscite cavi | 1 |
Dati materiale
| Classe di combustibilità a norma UL 94 | V2 |
|---|---|
| Materiale inserto portacontatti | PC |
| Materiale contatto | Phosphor Bronze |
| Materiale superficie contatti | Oro |
| Altezza | 13,5 mm |
Dati elettrici
| N. poli | 8 |
|---|---|
| Tensione nominale UN | 50 V |
| Corrente nominale IN | 1,75 A |
| Caratteristiche di trasmissione (categoria) | CAT6 |
| Caratteristiche di trasmissione GRP | CAT6 |
| Frequenza | fino a 250 MHz |
| Corrente di dimensionamento | 1 A |
| Categoria di sovratensione | I |
| Grado d'inquinamento | 2 |
| Tensione di dimensionamento (III/3) | 72 V (DC) |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Caratteristica | Valore |
|---|---|
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 8 |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 1.75 A |
| temperatura ambiente (EF002386) | -25 °C |
| tensione nominale (EF000228) | 48 V |
| categoria di sovratensione (EF006785) | I |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.17 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.17 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.17 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.17 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| materiale della scatola (EF001596) | materiale sintetico |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V2 |
| con conduttore di protezione (EF007468) | No |
| numero min. di cicli di innesto (EF012212) | 750 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1652729-VS-08-ST-H21-RJ45 | 110 Kbytes |
|
