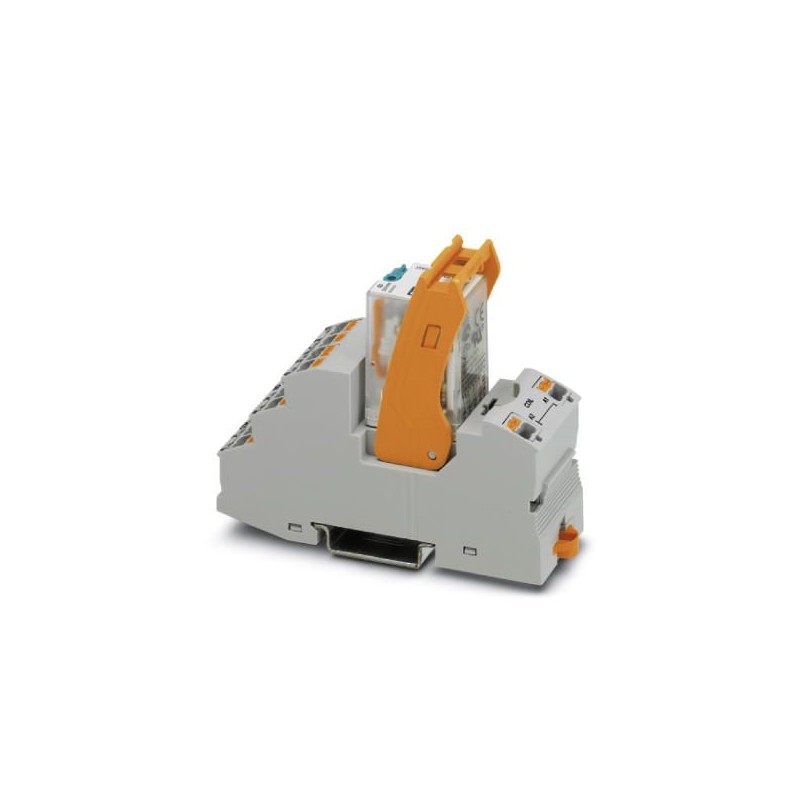

RIF-2-RPT-LDP-24DC/4X21 AU 2908332 PHOENIX CONTACT Modulo portarelè
RIF-2-RPT-LDP-24DC/4X21 AU
2908332
PHOENIX_CONTACT
10
Modulo portarelè
Modulo relè preassemblato con collegamento push-in, composto da: zoccolo relè, relè con contatto di potenza con placcatura in oro duro aggiuntivo e flangia di serraggio. Tipo di contatto: 4 contatti per gli investitori. Tensione di ingresso: 24 V CC
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2908332 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK652A - |
| Quantità di ordinazione minima | 10 PZ |
| GTIN | 4055626293011 |
| Peso per pezzo (confezione esclusa) | 104,610 g |
| Numero tariffa doganale | 85364110 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Range d'ingresso rispetto a UN | vedi diagramma |
| Corrente d'ingresso tipica con UN | 42 mA |
| Tempo di eccitazione tipica | 13 ms |
| Tempo di diseccitazione tipico | 14 ms |
| Circuito di protezione | Diodo di smorzamento |
| Segnalazione stato | LED giallo |
| Potenza dissipata in condizioni nominali | 1,01 W |
Lato contatti
| Esecuzione dei contatti | 4 contatti di scambio |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgNi, doratura |
| Nota | Al superamento dei valori indicati per il relè di contatto multistrato, il rivestimento dorato viene danneggiato. Per il funzionamento successivo valgono i valori del relè di potenza. La durata potrà pertanto essere inferiore a quella dei contatti di potenza puri. |
| Max. tensione commutabile | 30 V AC |
| 36 V DC | |
| Min. tensione commutabile | 2 V (a 24 mA) |
| Min. corrente | 2 mA (24 V DC) |
| Max. corrente d'inserzione | 50 mA |
| Corrente di carico permanente | 50 mA |
| Max. potenza commutabile (carico ohmico) | 1,2 W (con 24 V DC) |
| Potere di interruzione minimo | 48 mW |
Lato contatto (con rivestimento dorato danneggiato)
| Materiale dei contatti | AgNi |
|---|---|
| Nota | il seguente valore è valido in caso di rivestimento dorato danneggiato |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 5 V (a 24 mA) |
| Corrente di carico permanente | 6 A |
| Max. corrente d'inserzione | 16 A (20 ms, contatti in chiusura) |
| Min. corrente | 5 mA (con 24 V) |
| Max. potenza commutabile (carico ohmico) | 144 W (con 24 V DC) |
| 124 W (con 48 V DC) | |
| 108 W (con 60 V DC) | |
| 52 W (con 110 V DC) | |
| 48 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Potere di rottura | 2 A (a 24 V, DC13) |
| 0,22 A (a 120 V, DC13) | |
| 0,11 A (a 250 V, DC13) | |
| 1,5 A (con 24 V, AC15) | |
| 1,5 A (con 120 V, AC15) | |
| 1 A (con 240 V, AC15) |
Dati di collegamento lato di ingresso
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Capocorda con collare in plastica) | |
| 0,14 mm² ... 1 mm² (Capocorda montato con collare in plastica, due conduttori su doppio morsetto) | |
| Sezione conduttore AWG | 26 ... 16 (rigido) |
| 26 ... 16 (flessibile) |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato contatti |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Capocorda con collare in plastica) | |
| 0,14 mm² ... 1 mm² (Capocorda montato con collare in plastica, due conduttori su doppio morsetto) | |
| Sezione conduttore AWG | 26 ... 16 (rigido) |
| 26 ... 16 (flessibile) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| Tensione di prova contatto relè/contatto relè | 2 kVeff(50 Hz, 1 min) |
| Funzionamento | 100 % ED |
| Grado di protezione | IP20 (Prese relè) |
| RT I (Relè) | |
| Durata meccanica | ca. 2x 107cicli di manovre |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Peso netto (SAP) | 104,61 g |
Normative e prescrizioni
| Norme/Disposizioni | DIN EN 50178 |
|---|---|
| Tensione di isolamento nominale | 250 V AC |
| Tensione impulsiva di dimensionamento | 2,5 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Classe di combustibilità a norma UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | altro |
| apparecchio completo con base (EF003359) | Sì |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale DC (EF003980) | 19.2 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 4 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | oro |
| corrente nominale (EF000001) | 0.042 A |
| grado di protezione (IP) (EF005474) | IP20 |
| larghezza (EF000008) | 31 mm |
| altezza (EF000040) | 96 mm |
| profondità (EF000049) | 75 mm |
