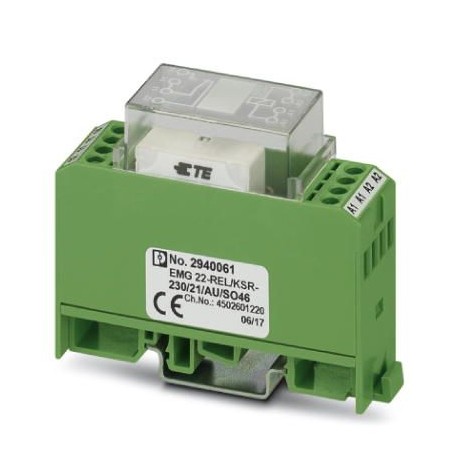

EMG 22-REL/KSR-230/21/AU/SO46 2940061 PHOENIX CONTACT Modulo portarelè
EMG 22-REL/KSR-230/21/AU/SO46
2940061
PHOENIX_CONTACT
10
Modulo portarelè
Interfacce relè contro le interferenze sul lato di controllo, con relè mini-switching saldati, contatti (Au): Piccole potenze, 1 contatto commutato, tensione di ingresso 230 V AC
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2940061 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6141 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 444 (C_5_2017) |
| GTIN | 4017918079840 |
| Peso per pezzo (confezione esclusa) | 70,370 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 40 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 230 V AC |
|---|---|
| Range d'ingresso rispetto a UN | 0,9 ... 1,1 |
| Corrente d'ingresso tipica con UN | 18 mA |
| Tempo di eccitazione tipica | 10 ms |
| Tempo di diseccitazione tipico | 8 ms |
| Circuito di protezione | Ponte raddrizzatore Ponte raddrizzatore |
| Prot. contro le sovratensioni Varistore | |
| elemento RC elemento RC | |
| Indicazione tensione di esercizio | LED giallo |
| Potenza dissipata in condizioni nominali | 4,14 W |
Lato contatti
| Esecuzione dei contatti | 1 di scambio |
|---|---|
| Tipo di contatto di commutazione | Contatto doppio |
| Materiale dei contatti | AgPd60, dorato |
| Max. tensione commutabile | 30 V AC |
| 36 V DC | |
| Max. corrente d'inserzione | 0,2 A |
| Corrente di carico permanente | 0,5 A |
| Max. potenza commutabile (carico ohmico) | 5 W (con 24 V DC) |
Lato contatto (con rivestimento dorato danneggiato)
| Nota | il seguente valore è valido in caso di rivestimento dorato danneggiato |
|---|---|
| Max. tensione commutabile | 125 V AC |
| 150 V DC | |
| Corrente di carico permanente | 2 A |
| Max. corrente d'inserzione | 2 A |
| Max. potenza commutabile (carico ohmico) | 29 W (con 24 V DC) |
| 29 W (con 48 V DC) | |
| 29 W (con 60 V DC) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 2,5 kV AC (50 Hz, 1 min) |
|---|---|
| Durata meccanica | ca. 2x 107cicli di manovre |
| Posizione d'installazione | a scelta |
| Peso netto (SAP) | 70,37 g |
Dati di collegamento lato di ingresso
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato contatti |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Normative e prescrizioni
| Norme/Disposizioni | IEC 60664 |
|---|---|
| EN 50178 | |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| apparecchio completo con base (EF003359) | Sì |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 207 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 207 V |
| tipo di tensione per l'azionamento (EF008242) | AC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 1 |
| tipo di contatto di commutazione (EF003358) | contatto doppio |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | oro |
| corrente nominale (EF000001) | 0.018 A |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 75 mm |
| profondità (EF000049) | 62.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2940061-EMG 22-REL/KSR-230/21/AU/SO46 | 108 Kbytes |
|
