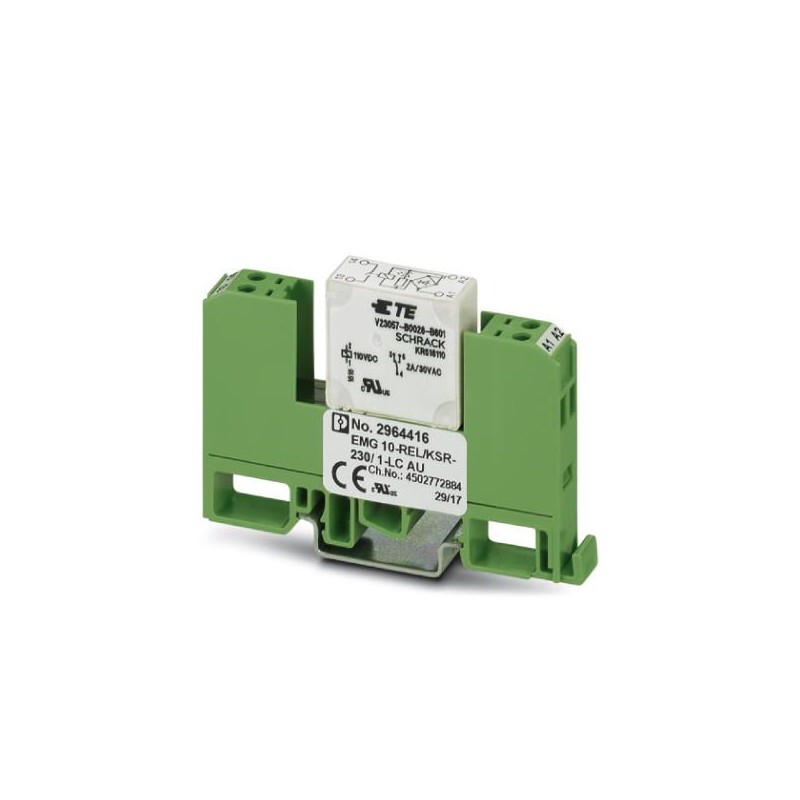

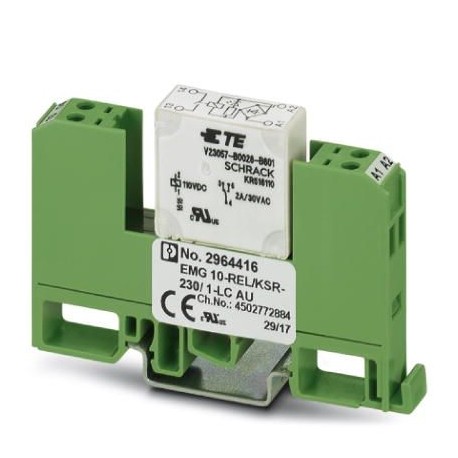

EMG 10-REL/KSR-230/ 1-LC AU 2964416 PHOENIX CONTACT Modulo portarelè
EMG 10-REL/KSR-230/ 1-LC AU
2964416
PHOENIX_CONTACT
10
Modulo portarelè
Relè industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2964416 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6141 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 133 (IF_2011) |
| GTIN | 4017918107475 |
| Peso per pezzo (confezione esclusa) | 36,000 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 40 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 230 V AC/DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,1 |
| Corrente d'ingresso tipica con UN | 4,8 mA |
| Tempo di eccitazione tipica | 7 ms |
| Tempo di diseccitazione tipico | 11 ms |
| Circuito di protezione | Ponte raddrizzatore Ponte raddrizzatore |
| Prot. contro le sovratensioni Varistore | |
| Indicazione tensione di esercizio | LED giallo |
| Potenza dissipata in condizioni nominali | 1,1 W |
Lato contatti
| Esecuzione dei contatti | Contatto doppio, 1 contatto in chiusura |
|---|---|
| Tipo di contatto di commutazione | Contatto doppio |
| Materiale dei contatti | AgPd60, dorato |
| Max. tensione commutabile | 30 V AC |
| 36 V DC | |
| Min. tensione commutabile | 100 µV |
| Min. corrente | 20 µA |
| Max. corrente d'inserzione | 0,2 A |
| Corrente di carico permanente | 0,5 A |
| Max. potenza commutabile (carico ohmico) | 5 W (con 24 V DC) |
Lato contatto (con rivestimento dorato danneggiato)
| Nota | il seguente valore è valido in caso di rivestimento dorato danneggiato |
|---|---|
| Max. tensione commutabile | 125 V AC |
| 150 V DC | |
| Corrente di carico permanente | 2 A |
| Max. corrente d'inserzione | 2 A |
| Max. potenza commutabile (carico ohmico) | 29 W (con 24 V DC) |
| 29 W (con 48 V DC) | |
| 29 W (con 60 V DC) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Funzionamento | 100 % ED |
| Grado di protezione | IP20 |
| Durata meccanica | ca. 2x 107cicli di manovre |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Peso netto (SAP) | 36 g |
Dati di collegamento lato di ingresso
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato contatti |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Tensione di isolamento nominale | 260 V AC |
| Tensione impulsiva di dimensionamento | 4 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2964416-EMG 10-REL/KSR-230/ 1-LC AU | 118 Kbytes |
|
