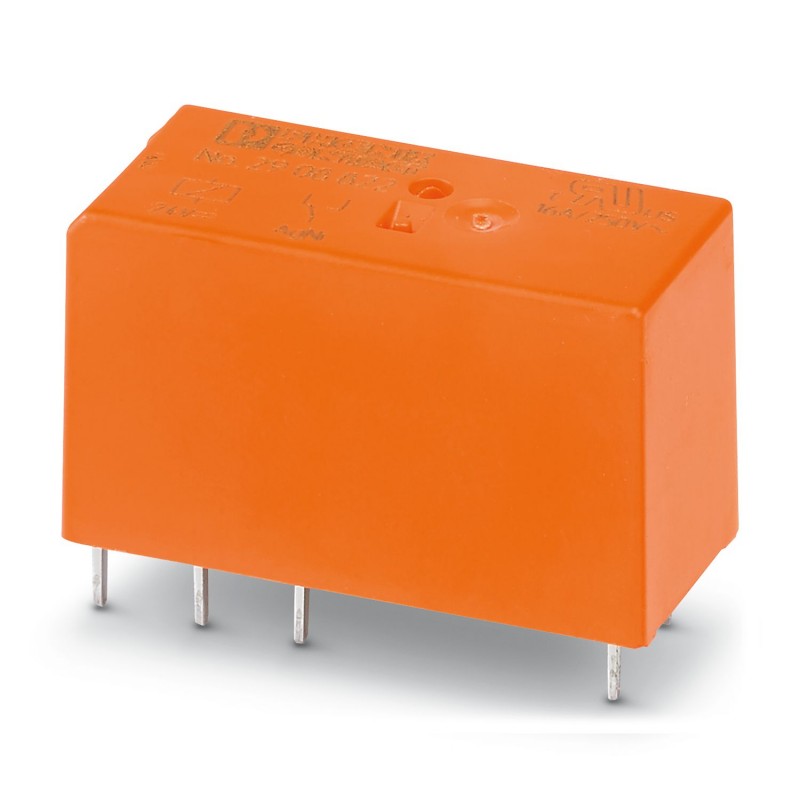

REL-MR-24DC/21HC/EX 2908822 PHOENIX CONTACT Relè singolo
REL-MR-24DC/21HC/EX
2908822
PHOENIX_CONTACT
10
Prodotto su richiesta, non accetta il ritorno.
Relè singolo
Relè di potenza miniaturizzato a innesto, RT III sigillato con contatti di potenza, 1 contatto commutato, tensione di ingresso: 24 V DC, in combinazione con la corrispondente presa PLC omologata secondo ATEX/IECEx (zona 2) e zona Ex classe I, div. 2.
Relè di alimentazione miniatura a spina, RT III sigillato con contatti di alimentazione, 1 scambio di alimentazione, tensione di ingresso: 24 V DC, insieme alla presa PLC associata approvata secondo ATEX/IECEx (Zona 2) e Ex-Zone Classe I, Div. 2.
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2908822 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6195 - |
| Quantità di ordinazione minima | 10 PZ |
| GTIN | 4055626345161 |
| Peso per pezzo (confezione esclusa) | 15,900 g |
| Numero tariffa doganale | 85364190 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Corrente d'ingresso tipica con UN | 17 mA |
| Tempo di eccitazione tipica | 7 ms |
| Tempo di diseccitazione tipico | 3 ms |
| Resistenza bobina | 1440 Ω ±10 % (a 20 °C) |
| Potenza dissipata in condizioni nominali | 0,41 W |
Lato contatti
| Esecuzione dei contatti | 1 di scambio |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 12 V (a 10 mA) |
| Min. corrente | 10 mA (a 12 V) |
| Max. corrente d'inserzione | 50 A (20 ms) |
| Corrente di carico permanente | 16 A |
| Max. potenza commutabile (carico ohmico) | 384 W (con 24 V DC) |
| 58 W (con 48 V DC) | |
| 48 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 80 W (con 220 V DC) | |
| 4000 VA (con 250 V AC) | |
| Potere di rottura | 2 A (a 24 V, DC13) |
| 0,2 A (a 110 V, DC13) | |
| 0,2 A (a 250 V, DC13) | |
| 6 A (con 24 V, AC15) | |
| 6 A (con 120 V, AC15) | |
| 6 A (con 250 V, AC15) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 5 kV AC (50 Hz, 1 min) |
|---|---|
| Funzionamento | 100 % ED |
| Grado di protezione | RT III (a prova di lavaggio) |
| Durata meccanica | 3x 107cicli di manovre |
| Durata, elettrica | vedi diagramma |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | affiancabile senza distanza (>70 °C ≥ 2,5 mm) |
| Peso netto (SAP) | 15,9 g |
Normative e prescrizioni
| Norme/Disposizioni | IEC 60664 |
|---|---|
| EN 50178 | |
| EN 61810-1 | |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | altro |
| apparecchio completo con base (EF003359) | No |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | No |
| tensione di alimentazione pilota nominale DC (EF003980) | 15.6 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| azionamento, polarità (EF003355) | non polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 1 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | non trattato |
| corrente nominale (EF000001) | 0.017 A |
| grado di protezione (IP) (EF005474) | altro |
| larghezza (EF000008) | 12.7 mm |
| altezza (EF000040) | 29 mm |
| profondità (EF000049) | 15.7 mm |
