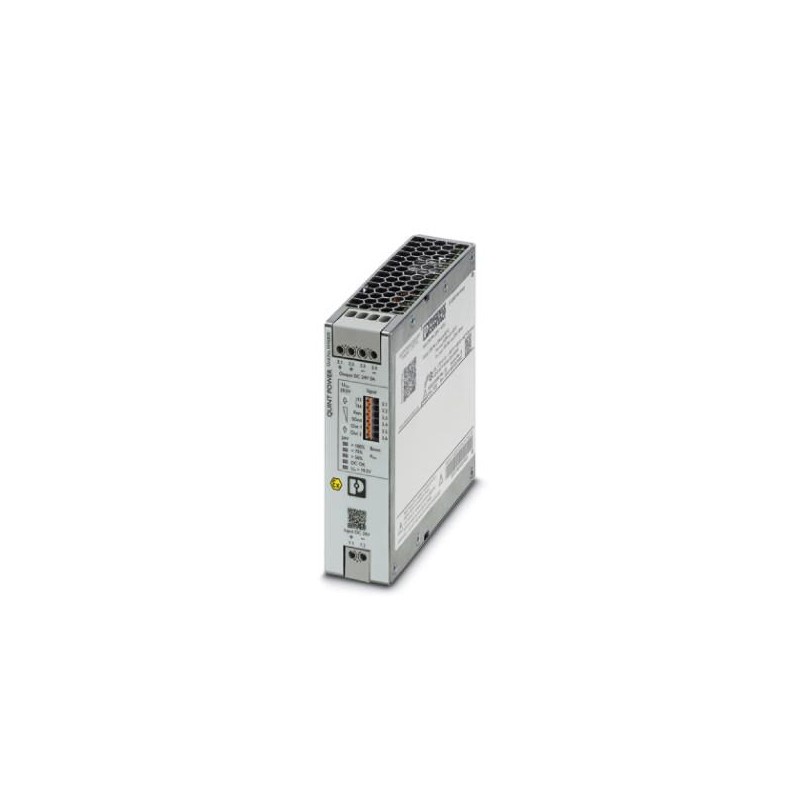

QUINT4-PS/24DC/24DC/5/SC 1046800 PHOENIX CONTACT Convertitore DC/DC switching, Quint, Montaggio su guida, SF..
QUINT4-PS/24DC/24DC/5/SC
1046800
PHOENIX_CONTACT
Convertitore DC/DC switching, Quint, Montaggio su guida, SFB Technology (Selective Fuse Breaking), Connessione a vite, ingresso: 24 V DC, uscita: 24 V DC / 5 A
apparecchi elettrici a bassa tensione > trasformatore di tensione
Alimentatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1046800 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CMDI43 - |
| GTIN | 4055626643458 |
| Peso per pezzo (confezione esclusa) | 837,000 g |
- Disegni
- Resistenza alla tensione grazie all'isolamento
- Dati di uscita
- Segnalazione LED
- Contatti di segnale - Uscita di segnale Out 2 (configurabile)
- Contatti di segnale - Ingresso di segnale remoto (configurabile)
- Dati di collegamento segnale
- Aspettativa del ciclo di vita(condensatori elettrici)
- Dati generali
- Condizioni ambientali
- Conformità/Omologazioni
- Environmental Product Compliance
- Dati di ingresso
- Ingresso dati di connessione
- Dati di connessione uscita
- Contatti di segnale - Uscita di segnale Out 1 (configurabile)
- Contatti di segnale - Uscita di segnale relè 13/14 (configurabile)
- Contatti di segnale - Terra di segnale SGnd
- Affidabilità
- Frequenza di commutazione
- Potenza dissipata
- Norme
- Dati EMC
- Classifiche
Dati di ingresso
| Range tensione d'ingresso | 18 V DC ... 32 V DC |
|---|---|
| Resistenza alla tensione max. | 35 V DC (60 s) |
| Corrente assorbita tipica | 6,9 A (24 V DC) |
| Tamponamento interruzioni di rete | tip. 14 ms (24 V DC) |
| Tempo di accensione | < 1 s |
| Tempo di accensione tipico | 300 ms (da SLEEP MODE) |
| Limitazione delle scosse di corrente di ingresso tipica | 1 A |
| Integrale del picco di corrente di inserzione (I2t) | < 0,05 A2s |
| Fusibile d'ingresso | 15 A (ritardato, interno) |
Resistenza alla tensione grazie all'isolamento
| Tensione di isolamento ingresso/uscita | 4 kV DC (omologazione) |
|---|---|
| 2 kV DC (Collaudo) | |
| Test tipo (IEC/EN 60950-1) A | 2 kV DC |
| Test tipo (IEC/EN 60950-1) B | 4 kV DC |
| Test tipo (IEC/EN 60950-1) C | 0,5 kV DC |
| Test tipo (IEC/EN 60950-1) D | 0,5 kV DC |
| Test di produzione A | 2 kV DC |
| Test di produzione B | 2 kV DC |
| Test di produzione C | 0,5 kV DC |
| Test di produzione D | 0,5 kV DC |
Ingresso dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 6 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,2 mm² 4 mm² |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,2 mm² 4 mm² |
| Sezione conduttore AWG | 24 ... 10 |
| Lunghezza di spelatura | 10 mm |
Dati di uscita
| Tensione in uscita nominale (UN) | 24 V DC |
|---|---|
| Regolazione tensione di uscita (USet) | 24 V DC ... 29,5 V DC (> 24 V DC, potenza costante) |
| Corrente nominale di uscita (IN) | 5 A |
| Statico Boost (IStat. Boost) | 6,25 A |
| Boost dinamico (IBoost din.) | 10 A (5 s) |
| Selective Fuse Breaking (ISFB) | 30 A (15 ms) |
| Protezione magnetica del fusibile | A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4 |
| Deviazione statica | < 1 % (variazione di carico statica 10 % ... 90 %) |
| Deviazione dinamica | < 3 % (Variazione di carico dinamica 10 % ... 90 %, 10 Hz) |
| Deviazione della variazione della tensione di ingresso | < 0,1 % (variazione tensione in ingresso ±10 %) |
| Resistente a cortocircuiti | sì |
| Test funzionamento a vuoto | sì |
| Ripple residuo | < 10 mVSS |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Possibilità di collegamento in serie | sì |
| Resistenza alimentazione di ritorno | ≤ 35 V DC |
| Protezione contro la sovratensione sull'uscita (OVP) | ≤ 32 V DC |
| Tempo di risposta | < 1 s (UOUT(10 % ... 90 %)) |
Dati di connessione uscita
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 6 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,2 mm² 4 mm² |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,2 mm² 4 mm² |
| Sezione conduttore AWG | 24 ... 10 |
| Lunghezza di spelatura | 10 mm |
Segnalazione LED
| Tipi di segnalazione | LED |
|---|---|
| Contatto di segnale libero da potenziale | |
| Uscita di segnale attiva Out 1 (digitale, configurabile) | |
| Uscita di segnale attiva Out 2 (digitale, analogica, configurabile) | |
| Contatto remoto | |
| Terra di segnale SGnd | |
| POut | > 100 % (Il LED giallo lampeggia, potenza di uscita > 120 W) |
| > 75 % (Il LED verde lampeggia, potenza di uscita > 90 W) | |
| > 50 % (Il LED verde lampeggia, potenza di uscita > 60 W) | |
| UOut | > 0,9 x USet(Il LED verde si accende) |
| < 0,9 x USet(Il LED verde lampeggia) | |
| UIn | > 0,8 x UInNom(LED spento) |
| < 0,8 x UInNom(Il LED si illumina di giallo) |
Contatti di segnale - Uscita di segnale Out 1 (configurabile)
| Identificazione delle connessioni | 3.5 + |
|---|---|
| Digitale | 0 V DC |
| 24 V DC | |
| 20 mA | |
| Default | Tensione di ingresso UINOK |
| Opzione di segnale | Tensione di uscita |
| Corrente di uscita | |
| Potenza di uscita | |
| Ore di esercizio | |
| Allarme rapido per alte temperature | |
| Limitazione di tensione OVP attiva |
Contatti di segnale - Uscita di segnale Out 2 (configurabile)
| Identificazione delle connessioni | 3.6 + |
|---|---|
| Digitale | 0 V DC |
| 24 V DC | |
| 20 mA | |
| Default | Potenza di uscita |
| Opzione di segnale | Tensione di uscita |
| Corrente di uscita | |
| Ore di esercizio | |
| Allarme rapido per alte temperature | |
| Limitazione di tensione OVP attiva | |
| Analogici | 4 mA ... 20 mA ±5 % (Carico ≤400 ) |
| Opzione di segnale | Tensione di uscita |
| Corrente di uscita | |
| Potenza di uscita |
Contatti di segnale - Uscita di segnale relè 13/14 (configurabile)
| Identificazione delle connessioni | 3.1, 3.2 |
|---|---|
| Contatto di commutazione | a potenziale zero |
| Max. carico di contatto | 24 V DC |
| 1 A | |
| 30 V AC | |
| 0,5 A | |
| Default | Tensione di uscita |
| Opzione di segnale | Corrente di uscita |
| Potenza di uscita | |
| Ore di esercizio | |
| Allarme rapido per alte temperature | |
| Limitazione di tensione OVP attiva | |
| Tensione di ingresso UINOK |
Contatti di segnale - Ingresso di segnale remoto (configurabile)
| Identificazione delle connessioni | 3.3 + |
|---|---|
| Funzione | Potenza di uscita ON/OFF (Remote) |
| Default | Potenza di uscita ON (>40 kΩ/24 V DC/ponte aperto tra REM e SGnd) |
Contatti di segnale - Terra di segnale SGnd
| Identificazione delle connessioni | 3.4 + |
|---|---|
| Funzione | Terra di segnale |
| Potenziale di riferimento | per OUT1, OUT2, REM |
Dati di collegamento segnale
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigida | 0,2 mm² ... 1 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,2 mm² 0,75 mm² |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,2 mm² 1,5 mm² |
| Sezione conduttore AWG | 24 ... 16 |
| Lunghezza di spelatura | 8 mm |
Affidabilità
| MTBF (IEC 61709, SN 29500) | > 1600000 h (25 °C) |
|---|---|
| > 930000 h (40 °C) | |
| > 380000 h (60 °C) |
Aspettativa del ciclo di vita(condensatori elettrici)
| Corrente d'uscita | 2,5 A |
|---|---|
| Temperatura | 40 °C |
| Tempo | 422000 h |
| Tensione | 24 V DC |
| Corrente d'uscita | 5 A |
| Temperatura | 40 °C |
| Tempo | 260000 h |
| Tensione | 24 V DC |
| Corrente d'uscita | 5 A |
| Temperatura | 30 °C |
| Tempo | 520000 h |
| Tensione | 24 V DC |
Frequenza di commutazione
| Livello trasduttore ausiliario | 190 kHz ... 220 kHz |
|---|---|
| Livello trasduttore principale | 50 kHz ... 420 kHz |
Dati generali
| Grado di protezione | IP20 |
|---|---|
| Classe di protezione | Special with SELV input and output |
| Classe di combustibilità a norma UL 94 (custodia / morsetti) | V0 |
| Materiale degli elementi laterali | Alluminio |
| Versione della calotta | Acciaio inox X6Cr17 |
| Larghezza | 36 mm |
| Altezza | 130 mm |
| Profondità | 125 mm |
| Larghezza per montaggio alternativo | 122 mm |
| Altezza per montaggio alternativo | 130 mm |
| Profondità per montaggio alternativo | 39 mm |
| Peso | 0,6 kg |
| Efficienza | tip. 92,2 % (24 V DC) |
Potenza dissipata
| Max. potenza dissipata a vuoto | < 2 W |
|---|---|
| Potenza dissipata SLEEP MODE | < 1 W |
| Max. potenza dissipata con carico nominale | < 10 W |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
|---|---|
| Temperatura ambiente (Startup type tested) | -40 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Altezza | ≤ 5000 m (> 2000 m, tenere conto del derating) |
| Vibrazioni (funzionamento) | Ricerca di risonanza 5 Hz ... 100 Hz 2,3g, 90 min, frequenza di risonanza 2,3g, 90 min (secondo DNV GL classe C) |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Grado d'inquinamento | 2 |
| Classe di climatizzazione | 3K3 (EN 60721) |
| Categoria di sovratensione EN 61010-1 | II |
| Categoria di sovratensione EN 62477-1 | III |
Norme
| Requisiti delle interferenze elettromagnetiche Immunità ai disturbi | EN 61000-6-1 |
|---|---|
| EN 61000-6-2 | |
| Requisiti delle interferenze elettromagnetiche Emissione di disturbi | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisiti elettromagnetici in centrali elettriche | IEC 61850-3 |
| EN 61000-6-5 | |
| Definizione norma | Sicurezza elettrica (di dispositivo di controllo e regolazione) |
| Norme/Disposizioni | IEC 61010-1 |
| Definizione norma | Bassa tensione di protezione |
| Norme/Disposizioni | EN 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| Definizione norma | Atmosfera esplosiva |
| Norme/Disposizioni | IEC 60079-0 |
| IEC 60079-7 | |
| IEC 60079-11 | |
| IEC 60079-15 | |
| Definizione norma | Variazione rete/sottotensione |
| Norme/Disposizioni | EN 61000-4-29 |
Conformità/Omologazioni
| Denominazione | UL |
|---|---|
| Siglatura | UL Listed UL 61010-1 |
| Denominazione | UL |
| Siglatura | UL Listed UL 61010-2-201 |
| Denominazione | UL |
| Siglatura | UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| Denominazione | CSA |
| Siglatura | CAN/CSA-C22.2 No. 61010-1-12 |
| Denominazione | CSA |
| Siglatura | CAN/CSA-IEC 61010-2-201:14 |
| Denominazione | SIQ |
| Siglatura | Tipo omologato (type approved) |
| Denominazione | SIQ |
| Siglatura | Schema CB (IEC 61010-1, IEC 61010-2-201) |
| Denominazione | Costruzioni navali |
| Siglatura | DNV GL |
| Denominazione | Costruzioni navali |
| Siglatura | ABS |
| Denominazione | ATEX |
| Siglatura | II 3 G Ex ec ic nC IIC T4 Gc X |
| Denominazione | IECEx |
| Siglatura | IECEx SIQ 19.0003X |
| Ex ec ic nC IIC T4 Gc |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Direttiva sulla bassa tensione | Conformità alla direttiva LVD 2014/35/CE |
| Emissioni condotte | EN 55016 |
| EN 61000-6-3 (classe B) | |
| Emissione di disturbi | EN 55016 |
| EN 61000-6-3 (classe B) | |
| Emissione condotte DNV GL | Classe B |
| Testo aggiuntivo | Area ponte e coperta |
| Emissione di disturbi DNV GL | Classe B |
| Testo aggiuntivo | Area ponte e coperta |
| Scariche elettrostatiche | EN 61000-4-2 |
| Scarica contatti | 8 kV (Grado severità collaudo 4) |
| Scarica in aria | 15 kV (Grado severità collaudo 4) |
| Campi elettromagnetici ad alta frequenza | EN 61000-4-3 |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 20 V/m (Grado severità collaudo 3) |
| Frequenza | 1 GHz ... 6 GHz |
| Forza del campo di prova | 10 V/m (Grado severità collaudo 3) |
| Frequenza | 1 GHz ... 6 GHz |
| Forza del campo di prova | 10 V/m (Grado severità collaudo 3) |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | EN 61000-4-4 |
| Ingresso | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Uscita | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Segnale | 2 kV (Grado severità collaudo 4 - asimmetrico) |
| Osservazioni | Criterio A |
| Sollecitazione degli impulsi di tensione (Surge) | EN 61000-4-5 |
| Ingresso | 1 kV (Grado severità collaudo 3 - simmetrico) |
| 2 kV (Grado severità collaudo 3 - asimmetrico) | |
| Uscita | 1 kV (Grado severità collaudo 3 - simmetrico) |
| 2 kV (Grado severità collaudo 3 - asimmetrico) | |
| Segnale | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Osservazioni | Criterio A |
| I/O/S | asimmetrico |
| Frequenza | 0,15 MHz ... 80 MHz |
| Tensione | 10 V (Grado severità collaudo 3) |
| Osservazioni | Criterio A |
| Frequenza | 16,7 Hz |
| 50 Hz | |
| 60 Hz | |
| Forza del campo di prova | 100 A/m |
| Testo aggiuntivo | 60 s |
| Osservazioni | Criterio A |
| Frequenza | 50 Hz |
| 60 Hz | |
| Forza del campo di prova | 1 kA/m |
| Testo aggiuntivo | 3 s |
| Osservazioni | Criterio A |
| Frequenza | 0 Hz |
| Forza del campo di prova | 300 A/m |
| Testo aggiuntivo | DC, 60 s |
| Osservazioni | Criterio A |
| Interruzioni di tensione | EN 61000-4-29 |
| Tensione | 24 V DC |
| Calo di tensione | 70 % |
| Testo aggiuntivo | Grado severità collaudo 2 |
| Osservazioni | Criterio A |
| Calo di tensione | 40 % |
| Testo aggiuntivo | Grado severità collaudo 2 |
| Osservazioni | Criterio B |
| Calo di tensione | 0 % |
| Testo aggiuntivo | Grado severità collaudo 2 |
| Osservazioni | Criterio B |
| Campo elettromagnetico impulsivo | EN 61000-4-9 |
| Forza del campo di prova | 1000 A/m |
| Osservazioni | Criterio A |
| Campo magnetico oscillante smorzato | EN 61000-4-10 |
| Forza del campo di prova | 100 A/m |
| Livello di prova 1 | 100 kHz |
| Forza del campo di prova | 100 A/m |
| Livello di prova 2 | 1 MHz |
| Osservazioni | Criterio A |
| Interferenze asimmetriche a frequenza indotta | EN 61000-4-16 |
| Livello di prova 1 | 15 Hz 150 Hz (Grado severità collaudo 3) |
| Tensione | 10 V 1 V |
| Livello di prova 2 | 150 Hz 1,5 kHz (Grado severità collaudo 3) |
| Tensione | 1 V |
| Livello di prova 3 | 1,5 kHz 15 kHz (Grado severità collaudo 3) |
| Tensione | 1 V 10 V |
| Livello di prova 4 | 15 kHz 150 kHz (Grado severità collaudo 3) |
| Tensione | 10 V |
| Livello di prova 5 | 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Grado severità collaudo 3) |
| Tensione | 10 V (permanente) |
| Livello di prova 6 | 0 Hz 16,7 Hz 50 Hz 60 Hz (Grado severità collaudo 3) |
| Tensione | 100 V (1 s) |
| Osservazioni | Criterio A |
| Componente alternato sulla tensione continua | EN 61000-4-17 |
| Onda oscillante smorzata | EN 61000-4-18 |
| Ingresso, uscita (livello test 1) | 100 kHz 1 MHz (Grado severità collaudo 2 - simmetrico) |
| Tensione | 0,5 kV |
| Ingresso, uscita (livello test 2) | 100 kHz 1 MHz (Grado severità collaudo 2 - asimmetrico) |
| Tensione | 1 kV |
| Ingresso, uscita (livello test 1) | 10 MHz (Grado severità collaudo 2 - asimmetrico) |
| Tensione | 0,5 kV |
| Segnali (livello test 1) | 100 kHz 1 MHz (Grado severità collaudo 2 - simmetrico) |
| Tensione | 0,5 kV |
| Segnali (livello test 2) | 100 kHz 1 MHz (Grado severità collaudo 2 - asimmetrico) |
| Tensione | 1 kV |
| Osservazioni | Criterio A |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
| Criterio C | Malfunzionamento temporaneo, che il dispositivo corregge autonomamente o che può essere eliminato tramite gli elementi di comando. |
Classifiche
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PDF CATALOGO PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
