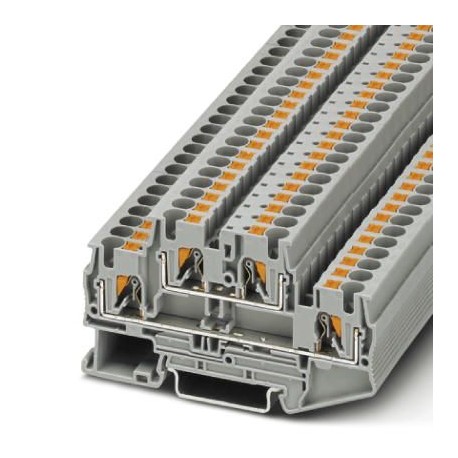

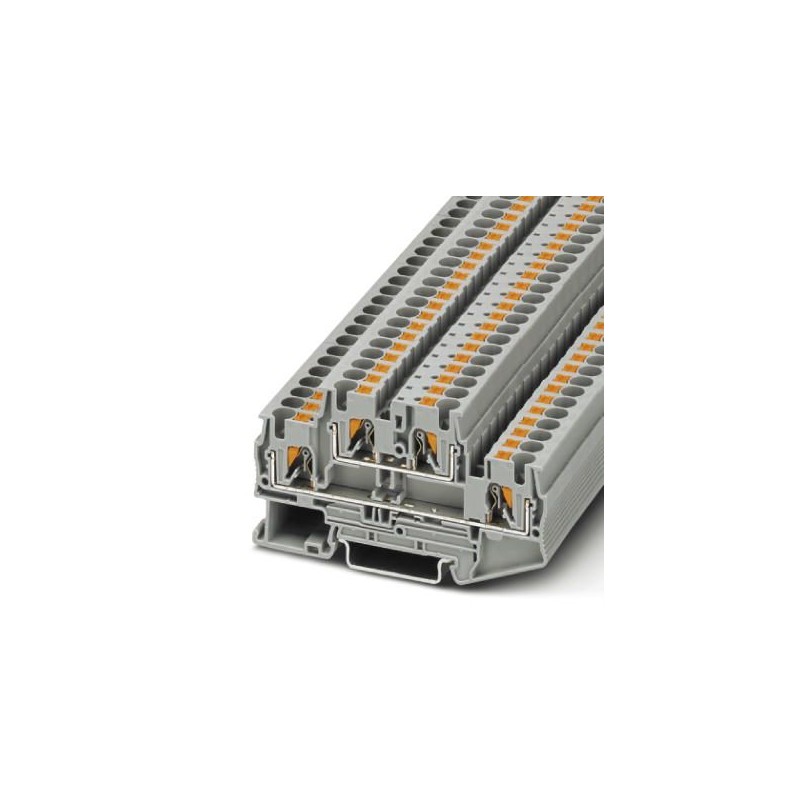

PTTB 4 RD 3211791 PHOENIX CONTACT Morsetto a due piani
PTTB 4 RD
3211791
PHOENIX_CONTACT
50
Morsetto a due piani
Morsettiera a due livelli, tensione nominale: 500 V, corrente nominale: 28 A, tipo di collegamento: Collegamento push-in, 1° e 2° piano, Sezione dimensionale: 4 mm², sezione: 0,2 mm² - 6 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: rosso
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3211791 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE2214 - |
| Quantità di ordinazione minima | 50 PZ |
| GTIN | 4055626461588 |
| Peso per pezzo (confezione esclusa) | 16,600 g |
| Numero tariffa doganale | 85369010 |
Generalità
| Numero di piani | 2 |
|---|---|
| Numero collegamenti | 4 |
| Sezione nominale | 4 mm² |
| Colore | rosso |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Campo di applicazione | Costruzione di macchine |
| Costruzione di impianti | |
| Industria dei processi | |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 1,02 W (con il collegamento di molteplici piani il valore si moltiplica) |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 28 A (con una sezione conduttore di 4 mm²) |
| Corrente di carico massima | 32 A (con una sezione conduttore di 6 mm²) |
| Tensione nominale UN | 500 V |
| Parete laterale aperta | Sì |
Dati di collegamento
| Collegamento | Connessione Push-in |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 6 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 10 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 4 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1 mm² |
| Lunghezza del tratto da spelare | 10 mm ... 12 mm |
| Calibro a tampone | A4 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| corrente nominale In (EF008250) | 28 A |
| tensione nominale (EF000228) | 500 V |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| numero di piani (EF002659) | 2 |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 83.5 mm |
| profondità (EF000049) | 47.5 mm |
| versione antideflagrante approvata Ex e (EF008498) | Sì |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | rosso |
| piani interni esclusi con ponte (EF002661) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
