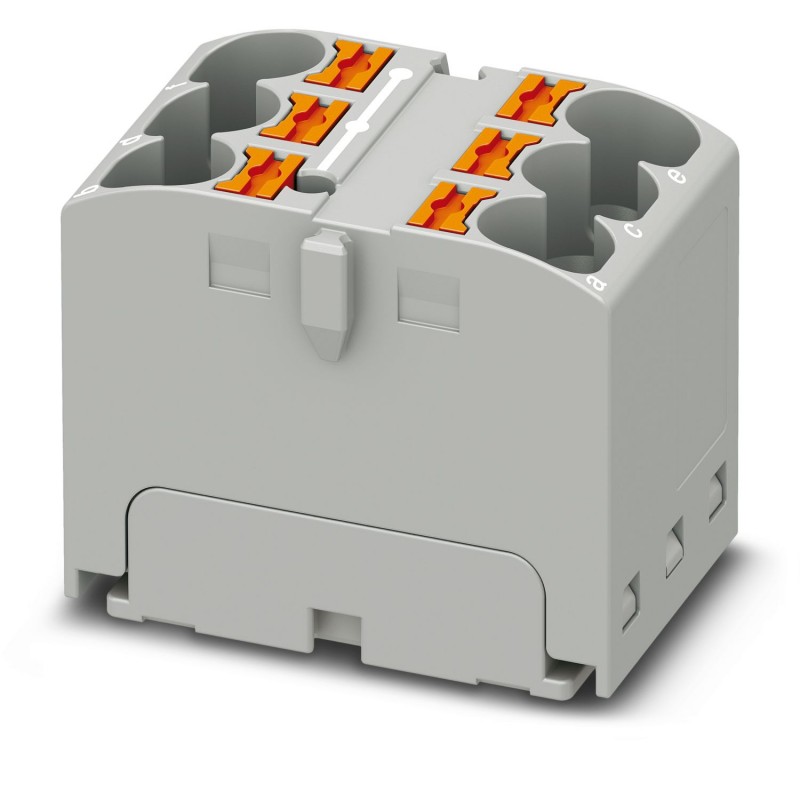

PTFIX 6X4 GY 3273790 PHOENIX CONTACT Blocco di distribuzione
PTFIX 6X4 GY
3273790
PHOENIX_CONTACT
10
Blocco di distribuzione
Blocco di distribuzione, Morsetto base, tensione nominale: 450 V, corrente nominale: 32 A, numero di collegamenti: 6, tipo di collegamento: Collegamento push-in, sezione: 0,2 mm² - 6 mm², classe di montaggio: interblocco nell'adattatore per guida, Montaggio diretto con flangia, Antenna, colore: grigio
morsetti di giunzione > Staffa terminale per canalina
Sistema di blocco FIX
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Tre millioni due cento settanta tré mila sette cento novanta |
|---|---|
| Unità d'imballaggio | 10 pc |
| Quantità di ordine minimo | 10 pc |
| GTIN | 4055626677644 |
| Peso per Pezzo (escluso imballaggio) | 154.200 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | PL (Polonia) |
Generale
| Nota | Note sul funzionamento I blocchi possono essere colmato l'uno con l'altro tramite il direttore dell'albero. Per il plug-in corrispondente ponti, vedi accessori |
|---|---|
| Numero di livelli | Uno |
| Numero di connessioni | Sei |
| Potenzialità | Uno |
| Sezione trasversale nominale | 4 mm2 |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di infiammabilità secondo UL 94 | V0 |
| Tensione d'impulso | 6 kV |
| Grado di inquinamento | Tre |
| Categoria di sovratensione | III |
| Gruppo materiali isolanti | Io |
| Massima dissipazione di potenza nominale condizione | 1.02 W (il valore è basato su un blocco di connessione e moltiplicati con l'assegnazione dei pin) |
| Temperatura ambiente (esercizio) | -60 °C ... 130 °C |
| Massima corrente di carico | 63 A |
| Corrente nominale IN | 32 A |
| Tensione nominale UN | 630 V |
| Aprire il pannello laterale | No |
| Protezione da Shock specifica di prova | DIN EN 50274 (VDE 0660-514):2002-11 |
| Dorso della mano protezione | garantito |
| Protezione dita | garantito |
| Risultato prova termica | Test superato |
| La prova delle caratteristiche termiche (ago fiamma) durata effettiva | 30 s |
| Oscillazione, rumore a banda larga risultato del test | Test superato |
| Specifiche di prova, oscillazione, rumore a banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Test di spettro | Servizio di test di durata, categoria 2, su carrello |
| Frequenza di prova | fUno= 5 Hz a fDue= 250 Hz |
| ASD livello | 6.12 (m/sDue)Due/Hz |
| Accelerazione | 3.12 g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | X-, Y - e Z-asse |
| Shock risultato del test | Test superato |
| Test specification, test di shock | DIN EN 50155 (VDE 0115-200):2008-03 |
| Shock forma | Sinusoidale |
| Accelerazione | 30g |
| Durata dell'urto | 18 ms |
| Numero di urti per direzione | Tre |
| Direzioni di prova | X-, Y - e Z-axis (pos. e neg.) |
| Relativo materiale di isolamento temperatura dell'indice (Elec., UL 746 B) | 130 °C |
| Temperatura indice di materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statico materiale isolante applicazione a freddo | -60 °C |
| Comportamento all'incendio di veicoli ferroviari (DIN 5510-2) | Test superato |
| Fiamma metodo di prova DIN EN 60695-11-10) | V0 |
| Indice di ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | Due |
| NF F16-101, NF F10-102 Classe F | Due |
| Superficie di infiammabilità NFPA 130 (ASTM E 162) | passato |
| Specifica la densità ottica dei fumi NFPA 130 (ASTM E 662) | passato |
| Fumo, gas di tossicità NFPA 130 (SMP 800C) | passato |
| Calorimetrico di rilascio di calore NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Connessione dati
| Metodo di connessione | Push-in di connessione |
|---|---|
| Connessione in acc. con standard | IEC 60998-2-2 |
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 6 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Dieci |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 4 mm2 |
| Min. AWG sezione conduttore flessibile | Venti quattro |
| Max. AWG sezione conduttore flessibile | Dodici |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,2 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 4 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,2 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 4 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, max. | 1 mm2 |
| Lunghezza di spelatura | 10 mm 12 mm ... |
| Cilindrica interna gage | A4 |
Norme e Regolamenti
| Connessione in acc. con standard | IEC 60998-2-2 |
|---|---|
| Classe di infiammabilità secondo UL 94 | V0 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 4.1Venti sette millioni cento quaranta un mille cento ventieCl@ss 5.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 5.1Venti sette millioni cento quaranta un mille cento ventieCl@ss 6.0Venti sette millioni cento quaranta un mille centoeCl@ss 7.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 8.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 9.0Venti sette millioni cento quaranta un mille cento venti
UNSPSC 6.01Trenta millioni due cento undici mila otto cento undiciUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 11Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento dieci
| Caratteristica | Valore |
|---|---|
| corrente nominale In (EF008250) | 32 A |
| tensione nominale (EF000228) | 450 V |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| numero di punti di fissaggio per ogni piano (EF002660) | 6 |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 18.5 mm |
| altezza (EF000040) | 28.6 mm |
| profondità (EF000049) | 21.7 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | grigio |
| piani interni esclusi con ponte (EF002661) | Sì |
