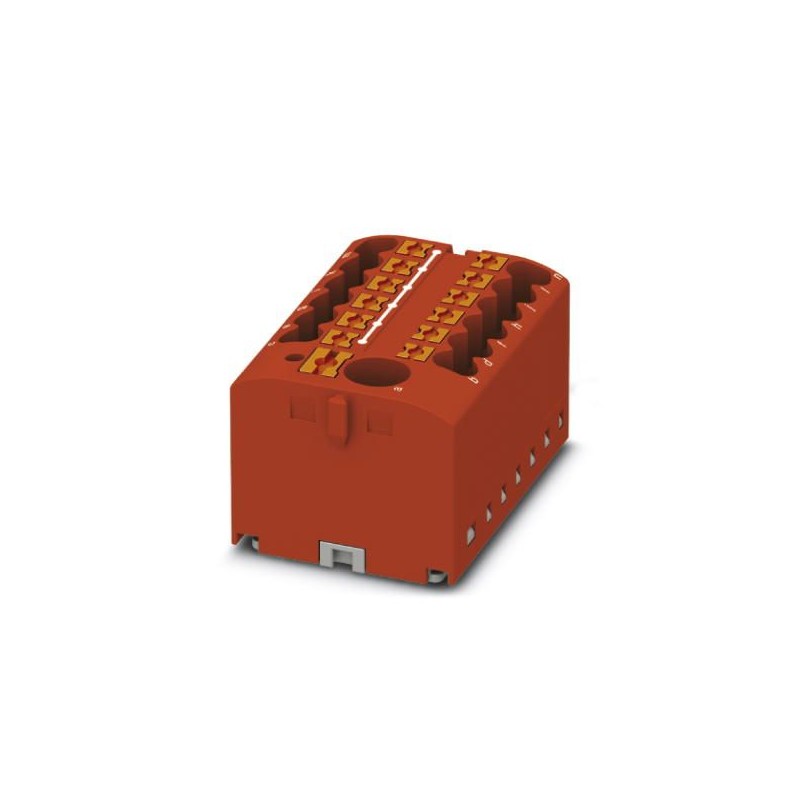

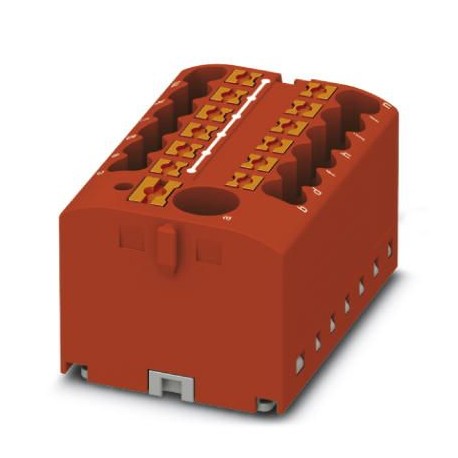

PTFIX 6/12X2,5 RD 3273356 PHOENIX CONTACT Blocco distributore
PTFIX 6/12X2,5 RD
3273356
PHOENIX_CONTACT
8
Blocco distributore
Blocco di distribuzione, Morsetto di base con alimentazione, tensione nominale: 450 V, corrente nominale: 24 A, numero di collegamenti: 13, tipo di collegamento: Collegamento push-in, Diramazione, sezione: 0,14 mm² - 4 mm², Collegamento push-in, Collegamento collettivo, Sezione di dimensionamento: 6 mm², sezione: 0,5 mm² - 10 mm², Classe di montaggio: adattatore per guida ad incastro, Montaggio diretto con flangia, Aereo, colore: rosso
morsetti di giunzione > Staffa terminale per canalina
Sistema di blocco FIX
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3273356 |
|---|---|
| Pezzi/conf. | 8 PZ |
| Sales key | BE2269 - |
| Quantità di ordinazione minima | 8 PZ |
| Pagina catalogo | Pagina 143 (C_1_2017) |
| GTIN | 4055626392479 |
| Peso per pezzo (confezione esclusa) | 30,288 g |
| Numero tariffa doganale | 85369010 |
Generalità
| Nota | Nota per il funzionamento I blocchi sono ponticellabili tra di loro sopra il vano conduttori. Per ponticelli a innesto adatti, vedere accessori |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 13 |
| Potenziali | 1 |
| Sezione nominale | 2,5 mm² |
| Sezione nominale alimentazione | 6 mm² |
| Colore | rosso |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 1,31 W (il valore si riferisce a un blocco di connessione e si moltiplica a seconda della piedinatura) |
| Corrente di carico massima | 32 A (con una sezione conduttore di 4 mm²) |
| Corrente cumulativa massima | 57 A (con una sezione conduttore di 10 mm²) |
| Corrente nominale IN | 24 A |
| Tensione nominale UN | 450 V |
| Corrente di carico massima | 57 A (con una sezione conduttore di 10 mm²) |
| Corrente nominale IN | 41 A (con una sezione conduttore di 6 mm²) |
| Parete laterale aperta | No |
| Specifica di prova protezione antinfortunistica | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protezione dai contatti accidentali | con garanzia |
| Protezione per le dita | con garanzia |
| Risultato prova termica | Controllo superato |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Risultato prova vibrazioni, rumori a banda larga | Controllo superato |
| Specifica di prova vibrazioni, rumori a banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spettro di prova | Controllo della durata categoria 2, su carrello |
| Frequenza di prova | f1= 5 Hz fino a f2= 250 Hz |
| Livello ASD | 6,12 (m/s2)2/Hz |
| Accelerazione | 3,12 g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato test di sollecitazioni meccaniche | Controllo superato |
| Specifica di prova test di sollecitazioni meccaniche | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma urti | Semisinusoidale |
| Accelerazione | 30g |
| Durata urti | 18 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
Dati di collegamento
| Collegamento alimentazione | Piano di alimentazione |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Attacco a norma | IEC 60998-2-2 |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione min. conduttore flessibile AWG | 26 |
| Sezione max. del conduttore flessibile AWG | 14 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| Calibro a tampone | A3 |
| Collegamento | Connessione Push-in |
| Lunghezza del tratto da spelare | 10 mm ... 12 mm |
| Attacco a norma | IEC 60998-2-2 |
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 10 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 8 |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 6 mm² |
| Sezione min. conduttore flessibile AWG | 20 |
| Sezione max. del conduttore flessibile AWG | 10 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 6 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1,5 mm² |
Normative e prescrizioni
| Attacco a norma | IEC 60998-2-2 |
|---|---|
| IEC 60998-2-2 | |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Caratteristica | Valore |
|---|---|
| corrente nominale In (EF008250) | 24 A |
| tensione nominale (EF000228) | 450 V |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| numero di punti di fissaggio per ogni piano (EF002660) | 13 |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 41 mm |
| altezza (EF000040) | 28.6 mm |
| profondità (EF000049) | 21.7 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | rosso |
| piani interni esclusi con ponte (EF002661) | Sì |
