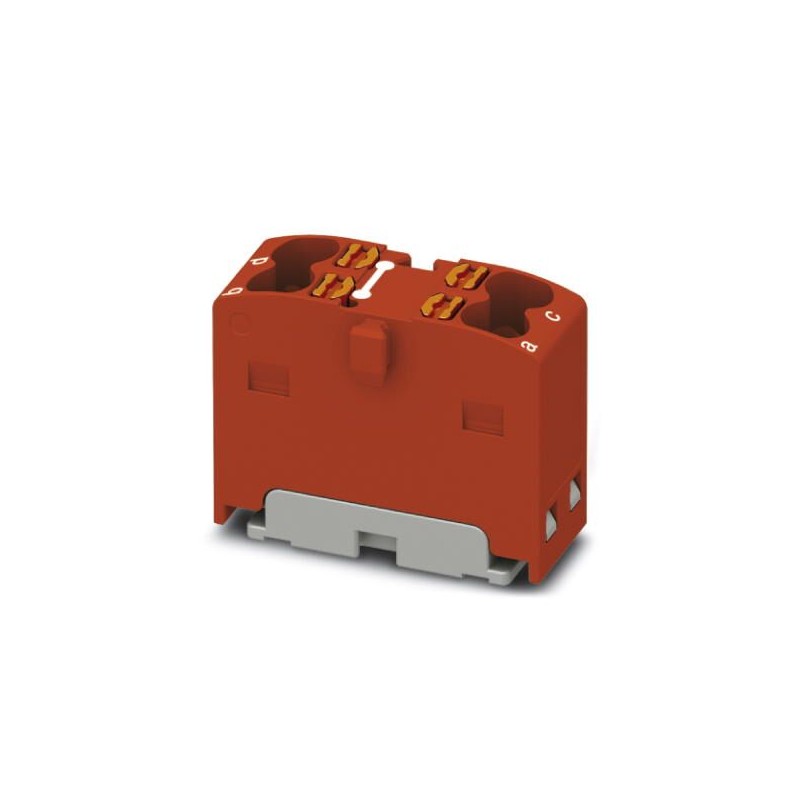

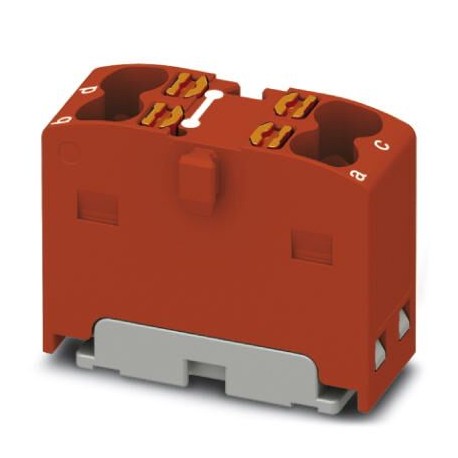

PTFIX 4X1,5 RD 1046611 PHOENIX CONTACT Blocco distributore, ponticellato internamente, I blocchi sono pontic..
PTFIX 4X1,5 RD
1046611
PHOENIX_CONTACT
30
Blocco distributore, ponticellato internamente, I blocchi sono ponticellabili tra di loro sopra il vano conduttori. Per ponticelli a innesto adatti, vedere accessori, tensione nominale: 450 V, corrente nominale: 17,5 A, collegamento: Connessione Push-in, numero di connessioni: 4, sezione: 0,14 mm² - 2,5 mm², AWG: 26 - 14, larghezza: 8,3 mm, altezza: 17,7 mm, colore: rosso, tipo di montaggio: montaggio su adattatori per il fissaggio su guida di supporto
Blocco di distribuzione, ponticellato internamente, tensione nominale: 450 V, corrente nominale: 17,5 A, numero di collegamenti: 4, tipo di collegamento: Collegamento push-in, sezione: 0,14 mm² - 2,5 mm², tipo di montaggio: adattatore per guida ad incastro, montaggio diretto con flangia, Antenna, colore: rosso
morsetti di giunzione > Staffa terminale per canalina
Sistema di blocco FIX
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1046611 |
|---|---|
| Pezzi/conf. | 30 PZ |
| Sales key | BE2269 - |
| Quantità di ordinazione minima | 30 PZ |
| Pagina catalogo | Pagina 429 (C_1_2019) |
| GTIN | 4055626643083 |
| Peso per pezzo (confezione esclusa) | 3,640 g |
| Numero tariffa doganale | 85369010 |
Generalità
| Nota | Nota per il funzionamento I blocchi sono ponticellabili tra di loro sopra il vano conduttori. Per ponticelli a innesto adatti, vedere accessori |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 4 |
| Potenziali | 1 |
| Sezione nominale | 1,5 mm² |
| Colore | rosso |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 0,56 W |
| Corrente di carico massima | 22 A |
| Corrente cumulativa massima | 26 A |
| Corrente nominale IN | 17,5 A |
| Tensione nominale UN | 450 V |
| Parete laterale aperta | No |
| Specifica di prova protezione antinfortunistica | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protezione dai contatti accidentali | con garanzia |
| Protezione per le dita | con garanzia |
| Risultato prova di tensione impulsiva | Controllo superato |
| Risultato prova tensione alternata | Controllo superato |
| Valore nominale tensione alternata massima sopportata | 1,89 kV |
| Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) | Controllo superato |
| Risultato prova di piegatura | Controllo superato |
| Prova di piegatura velocità di rotazione | 10 giri/min |
| Prova di piegatura rotazioni | 135 |
| Prova di piegatura sezione del conduttore/peso | 0,14 mm2/0,2 kg |
| 1,5 mm2/0,4 kg | |
| 2,5 mm2/0,7 kg | |
| Risultato della sede fissa sul supporto di fissaggio | Controllo superato |
| Sede fissa sul supporto di fissaggio | NS 35/NS 15 |
| Valore nominale | 1 N |
| Risultato prova di riscaldamento | Controllo superato |
| Risultato prova di resistenza ai cortocircuiti | Controllo superato |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 1,5 mm² |
| Corrente di breve durata | 0,18 kA |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 2,5 mm² |
| Corrente di breve durata | 0,3 kA |
| Risultato prova termica | Controllo superato |
| Prova di invecchiamento per cicli di temperatura morsetti componibili senza viti | 192 |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Risultato prova di invecchiamento | Controllo superato |
| Risultato prova vibrazioni, rumori a banda larga | Controllo superato |
| Specifica di prova vibrazioni, rumori a banda larga | DIN EN 50155 (VDE 0115-200):2018-05 |
| Spettro di prova | Controllo della durata categoria 2, su carrello |
| Frequenza di prova | f1= 5 Hz fino a f2= 250 Hz |
| Livello ASD | 6,12 (m/s2)2/Hz |
| Accelerazione | 3,12 g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato test di sollecitazioni meccaniche | Controllo superato |
| Specifica di prova test di sollecitazioni meccaniche | DIN EN 50155 (VDE 0115-200):2018-05 |
| Forma urti | Semisinusoidale |
| Accelerazione | 30g |
| Durata urti | 18 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dati di collegamento
| Collegamento | Connessione Push-in |
|---|---|
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Attacco a norma | IEC 60998-2-2 |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione max. del conduttore flessibile AWG | 12 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 1,5 mm² |
| Calibro a tampone | A1 / B1 |
Normative e prescrizioni
| Attacco a norma | IEC 60998-2-2 |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss
| eCl@ss 4.0 | 27141121 |
|---|---|
| eCl@ss 4.1 | 27141121 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
UNSPSC
| UNSPSC 6.01 | 30211811 |
|---|---|
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
| Caratteristica | Valore |
|---|---|
| corrente nominale In (EF008250) | 17.5 A |
| tensione nominale (EF000228) | 450 V |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| numero di punti di fissaggio per ogni piano (EF002660) | 4 |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 8.3 mm |
| altezza (EF000040) | 21.6 mm |
| profondità (EF000049) | 17.7 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | rosso |
| piani interni esclusi con ponte (EF002661) | Sì |
