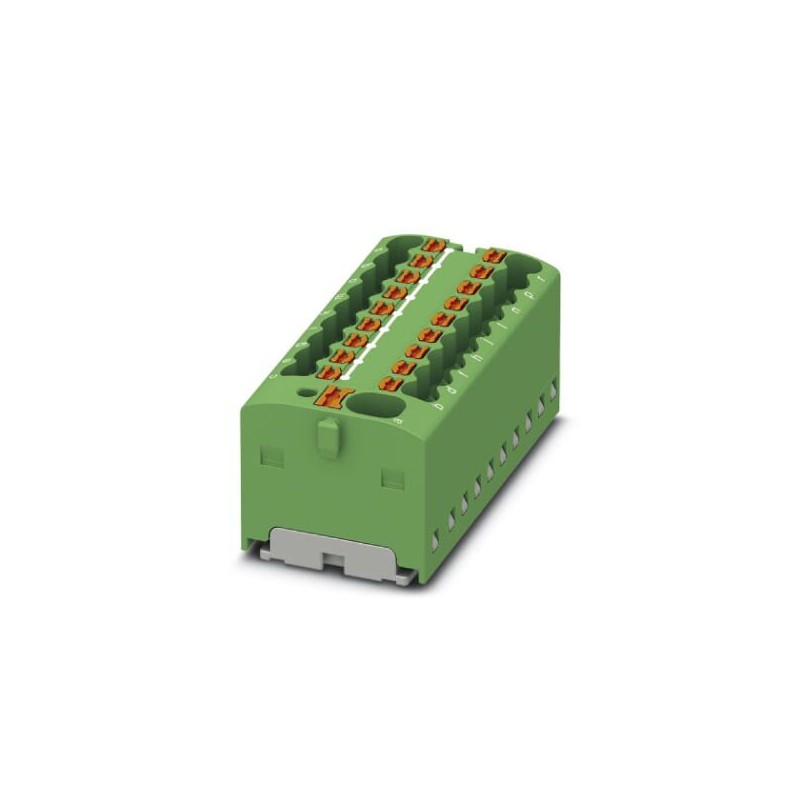

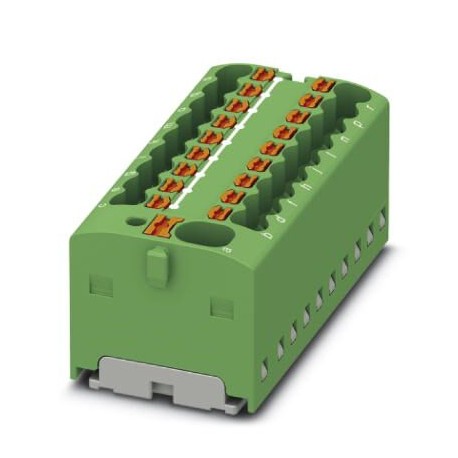

PTFIX 4/18X1,5-G GN 1047434 PHOENIX CONTACT Blocco distributore, ponticellato internamente, tensione nominal..
PTFIX 4/18X1,5-G GN
1047434
PHOENIX_CONTACT
20
Blocco distributore, ponticellato internamente, tensione nominale: 450 V, corrente nominale: 17,5 A, collegamento: Connessione Push-in, Connessione Push-in, numero di connessioni: 19, sezione: 0,14 mm² - 2,5 mm², AWG: 26 - 14, larghezza: 43,9 mm, altezza: 18,7 mm, colore: verde, tipo di montaggio: incollare
Blocco di distribuzione, ponticellato internamente, corrente nominale: 41 A, numero di collegamenti: 19, tipo di collegamento: Collegamento push-in, Collegamento collettivo, Dimensionamento sezione: 4 mm², sezione: 0,2 mm² - 6 mm², diramazione, sezione: 0,14 mm² - 2,5 mm², tipo di montaggio: colla, colore: verde
morsetti di giunzione > Staffa terminale per canalina
Sistema di blocco FIX
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1047434 |
|---|---|
| Pezzi/conf. | 20 PZ |
| Sales key | BE2269 - |
| Quantità di ordinazione minima | 20 PZ |
| Pagina catalogo | Pagina 436 (C_1_2019) |
| GTIN | 4055626665399 |
| Peso per pezzo (confezione esclusa) | 19,220 g |
| Numero tariffa doganale | 85369010 |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 19 |
| Potenziali | 1 |
| Sezione nominale | 1,5 mm² |
| Sezione nominale alimentazione | 4 mm² |
| Colore | verde |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Corrente di carico massima | 22 A (con una sezione conduttore di 2,5 mm²) |
| Corrente cumulativa massima | 32 A |
| Corrente nominale IN | 17,5 A |
| Tensione nominale UN | 450 V |
| Corrente di carico massima | 41 A (con collegamento conduttori da 6 mm²) |
| Corrente cumulativa massima | 41 A |
| Corrente nominale IN | 41 A |
| Parete laterale aperta | No |
| Risultato prova termica | Controllo superato |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Risultato prova vibrazioni, rumori a banda larga | Controllo superato |
| Specifica di prova vibrazioni, rumori a banda larga | DIN EN 50155 (VDE 0115-200):2018-05 |
| Spettro di prova | Controllo della durata categoria 2, su carrello |
| Frequenza di prova | f1= 5 Hz fino a f2= 250 Hz |
| Livello ASD | 6,12 (m/s2)2/Hz |
| Accelerazione | 3,12 g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato test di sollecitazioni meccaniche | Controllo superato |
| Specifica di prova test di sollecitazioni meccaniche | DIN EN 50155 (VDE 0115-200):2018-05 |
| Forma urti | Semisinusoidale |
| Accelerazione | 30g |
| Durata urti | 18 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dati di collegamento
| Collegamento | Connessione Push-in |
|---|---|
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Attacco a norma | IEC 60998-2-2 |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione min. conduttore flessibile AWG | 26 |
| Sezione max. del conduttore flessibile AWG | 14 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 1,5 mm² |
| Calibro a tampone | A3 |
| Collegamento | Piano di alimentazione |
| Connessione Push-in | |
| Lunghezza del tratto da spelare | 10 mm ... 12 mm |
| Attacco a norma | IEC 60998-2-2 |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 6 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 10 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione max. del conduttore flessibile AWG | 10 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,2 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 4 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,2 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 4 mm² |
Normative e prescrizioni
| Attacco a norma | IEC 60998-2-2 |
|---|---|
| IEC 60998-2-2 | |
| Classe di combustibilità a norma UL 94 | V0 |
