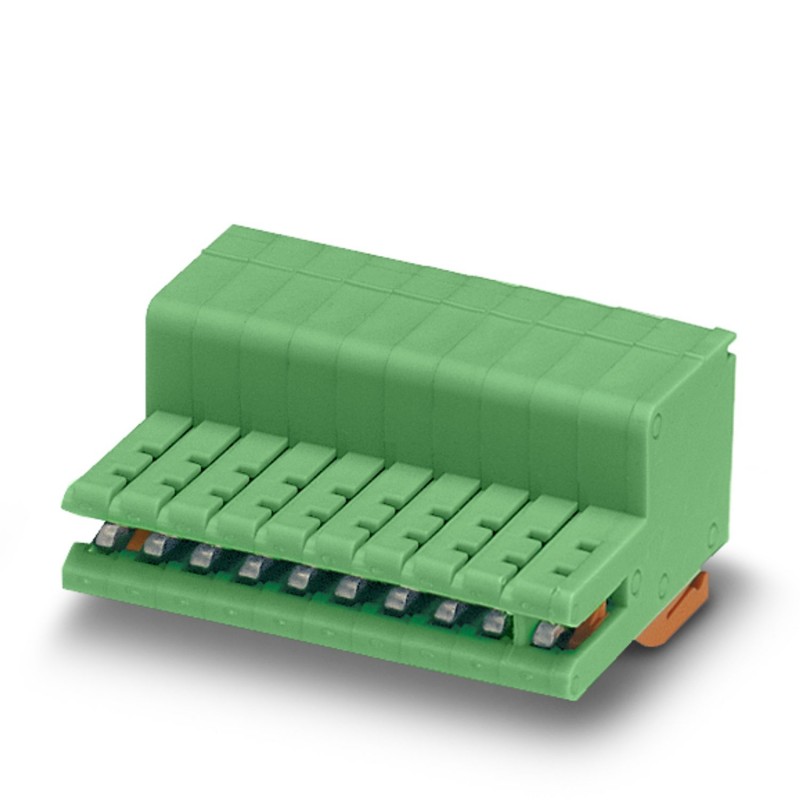

ZEC 1,0/10-ST-3,5C9R1,9YEBDO2 1701875 PHOENIX CONTACT Spina
ZEC 1,0/10-ST-3,5C9R1,9YEBDO2
1701875
PHOENIX_CONTACT
50
Spina
Connettore diretto per circuito stampato, sezione nominale: 1 mm², colore: giallo, corrente nominale: 8 A, tensione nominale (III/2): 200 V, superficie di contatto: stagno, tipo di contatto: femmina, numero di potenziali: 10, numero di file: 1, numero di poli: 10, numero di collegamenti: 10, famiglia di articoli: ZEC 1.0/.. -ST, passo: 3,5 mm, tipo di connessione: Connessione a molla, montaggio: Tecnica di connessione a innesto diretto, direzione di connessione conduttore/circuito stampato: 0°, sistema a innesto: ZEC, bloccaggio: Blocco a scatto, Tipo di fissaggio: Flangia a scatto, Tipo di imballaggio: scatolato
Connettore maschio diretto per circuiti stampati, sezione nominale: 1 mm2, colore: giallo, corrente nominale: 8 A, tensione di riferimento (III/2): 200 V, area di contatto: Sn, tipo di contatto: connettore femmina, numero di potenziali: 10, numero di file: 1, numero di poli: 10, numero di connessioni: 10, intervallo articolo: ZEC 1.0/.. -ST, passaggio: 3,5mm, tipo di connessione: Collegamento a molla, montaggio: Tecnologia di collegamento a inserto diretto, direzione driver/connettura PCB: 0°, Sistema di spina: ZEC, bloccaggio: Chiusura dell'inserto, tipo di fissaggio: Flangia di bloccaggio, tipo di imballaggio: scatola
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1701875 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAFMA - |
| Quantità di ordinazione minima | 50 PZ |
| GTIN | 4046356564038 |
| Peso per pezzo (confezione esclusa) | 11,770 g |
| Numero tariffa doganale | 85366990 |
Generalità
| Famiglia articolo | ZEC 1,0/..-ST |
|---|---|
| N. poli | 10 |
| Collegamento | Connessione a molla |
| Tensione di dimensionamento (III/3) | 160 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Sezione nominale | 1 mm² |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 1 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 0,75 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 10 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 3.5 mm |
| dimensione modulare dei collegamenti (EF006827) | 3.5 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 8 A |
| tensione nominale (EF000228) | 200 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | stagno |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | giallo |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
