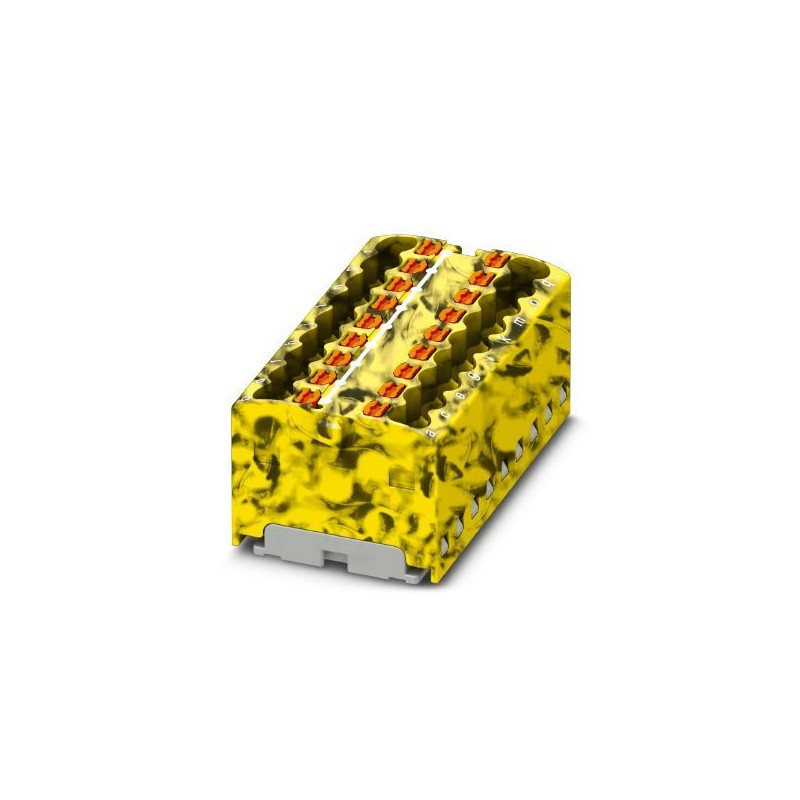

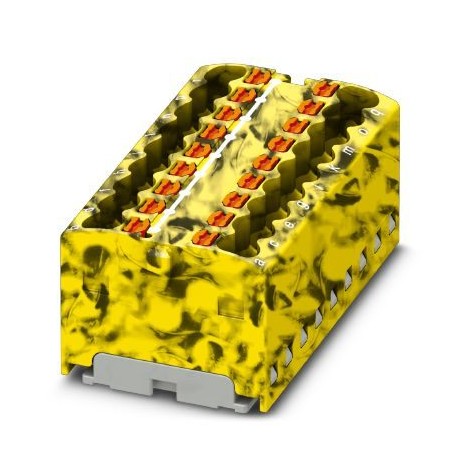

PTFIX 18X1,5-FE 3002797 PHOENIX CONTACT Blocco distributore
PTFIX 18X1,5-FE
3002797
PHOENIX_CONTACT
20
Blocco distributore
Blocco di distribuzione, ponticellato internamente, tensione nominale: 450 V, corrente nominale: 17,5 A, numero di collegamenti: 18, tipo di collegamento: Collegamento push-in, sezione: 0,14 mm² - 2,5 mm², tipo di montaggio: interblocco in adattatore per guida, Montaggio diretto con una flangia, Antenna, colore: nero/giallo
morsetti di giunzione > Staffa terminale per canalina
Sistema di blocco FIX
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3002797 |
|---|---|
| Pezzi/conf. | 20 PZ |
| Sales key | BE2269 - |
| Quantità di ordinazione minima | 20 PZ |
| Pagina catalogo | Pagina 135 (C_1_2017) |
| GTIN | 4055626432755 |
| Peso per pezzo (confezione esclusa) | 9,990 g |
| Numero tariffa doganale | 85369010 |
Generalità
| Nota | Nota per il funzionamento I blocchi sono ponticellabili tra di loro sopra il vano conduttori. Per ponticelli a innesto adatti, vedere accessori |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 18 |
| Potenziali | 1 |
| Sezione nominale | 1,5 mm² |
| Colore | nero/giallo |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 0,56 W |
| Temperatura ambiente (esercizio) | -60 °C ... 130 °C |
| Corrente di carico massima | 22 A |
| Corrente cumulativa massima | 26 A |
| Corrente nominale IN | 17,5 A |
| Tensione nominale UN | 450 V |
| Parete laterale aperta | No |
| Specifica di prova protezione antinfortunistica | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protezione dai contatti accidentali | con garanzia |
| Protezione per le dita | con garanzia |
| Risultato prova termica | Controllo superato |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dati di collegamento
| Collegamento | Connessione Push-in |
|---|---|
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Attacco a norma | IEC 60998-2-2 |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione max. del conduttore flessibile AWG | 12 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 1,5 mm² |
| Calibro a tampone | A1 / B1 |
Normative e prescrizioni
| Attacco a norma | IEC 60998-2-2 |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Caratteristica | Valore |
|---|---|
| corrente nominale In (EF008250) | 17.5 A |
| tensione nominale (EF000228) | 450 V |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| numero di punti di fissaggio per ogni piano (EF002660) | 18 |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 37.4 mm |
| altezza (EF000040) | 21.6 mm |
| profondità (EF000049) | 17.7 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | multicolore |
| piani interni esclusi con ponte (EF002661) | Sì |
