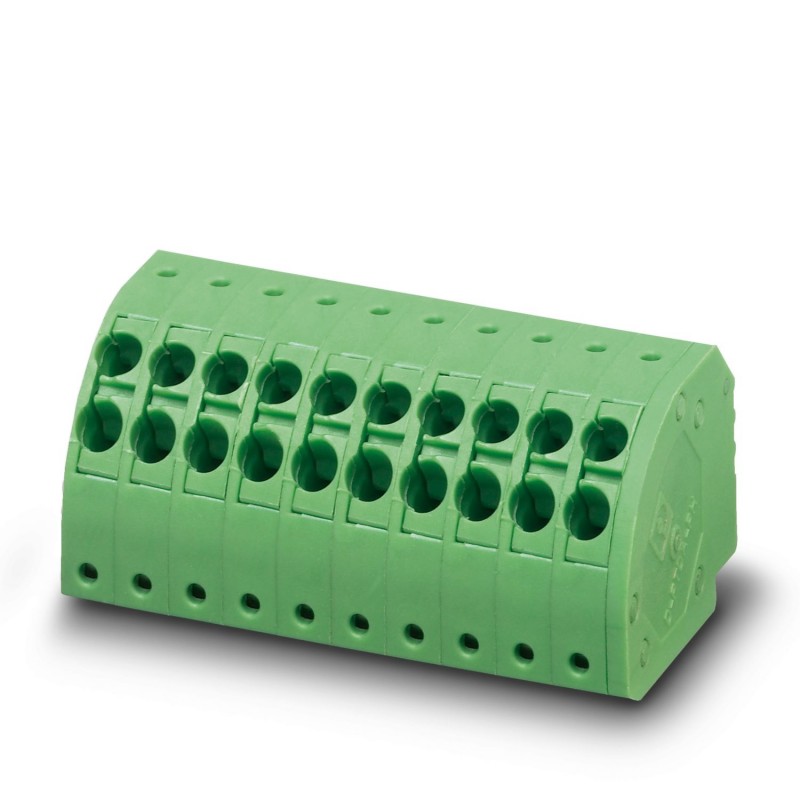

PTDA 1,5/ 9-PH-3,5 2BD-64/X4SO 1063724 PHOENIX CONTACT PTDA 1,5/ 9-PH-3,5 2BD-64/X4SO 1063724
PTDA 1,5/ 9-PH-3,5 2BD-64/X4SO
1063724
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
PTDA 1,5/ 9-PH-3,5 2BD-64/X4SO - 1063724
Connettore per circuito stampato, sezione nominale: 1,5 mm², colore: verde, corrente nominale: 8 A, tensione nominale (III/2): 240 V, superficie di contatto: stagno, tipo di contatto: femmina, numero di file: 1, numero di poli: 9, famiglia di articoli: PTDA 1,5/.. -PH, passo: 3,5 mm, tipo di collegamento: collegamento a molla push-in, direzione di collegamento driver/circuito stampato: 45 °, disposizione dei pin: disposizione dei pin a doppia linearità, lunghezza dei pin [P]: 3,5 mm, sistema a innesto: COMBICON PST 1.0, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
Connettore piastra conduttore, sezione nominale: 1,5 mm2, colore: verde, corrente nominale: 8 A, tensione di riferimento (III/2): 240 V, area di contatto: Sn, tipo di contatto: connettore femmina, numero di file: 1, numero di poli: 9, gamma di articoli: PTDA 1,5/.. -PH, passaggio: 3,5 mm, tipo di connessione: collegamento a molla a spinta, direzione driver/connettura PCB: 45°, piano dei pini: doppio pinout lineare, lunghezza mandrino [P]: 3,5 mm, sistema di spina: COMBICON PST 1.0, Blocco: senza, tipo di serratura: senza, tipo di imballaggio: confezionato in cartone
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Connettore per circuiti stampati, numero poli: 9, passo: 3,5 mm, colore: verde
Dati commerciali
| Codice per l'ordinazione | 1063724 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AACHBA - |
| Quantità di ordinazione minima | 50 PZ |
| GTIN | 4055626719863 |
| Peso per pezzo (confezione esclusa) | 10,554 g |
| Numero tariffa doganale | 85366990 |
Caratteristiche articolo
| N. poli | 9 |
|---|---|
| Layout pin | Piedinatura doppia lineare |
Quote relative al prodotto
| Lunghezza [ l ] | 16 mm |
|---|---|
| Larghezza [ w ] | 32,9 mm |
| Altezza [ h ] | 19,5 mm |
| Passo | 3,5 mm |
| Altezza (senza pin di saldatura) | 16 mm |
| Lunghezza pin [P] | 3,5 mm |
| Misura a | 28 mm |
Dati di confezionamento
| Confezione | confezionato nel cartone |
|---|---|
| 50 | |
| Denominazioni confezioni | Pezzi |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss
| eCl@ss 5.1 | 27260700 |
|---|---|
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
ETIM
| ETIM 5.0 | EC002638 |
|---|---|
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 3.5 mm |
| dimensione modulare dei collegamenti (EF006827) | 3.5 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 8 A |
| tensione nominale (EF000228) | 240 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.5 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | stagno |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
