> PHOENIX_CONTACT>Connettori PCB>PTCM 0,5/ 3-PL-2,5 WH 1015463 PHOENIX CONTACT Il circuito stampato connettore
Prodotto precedente Prodotto successivo

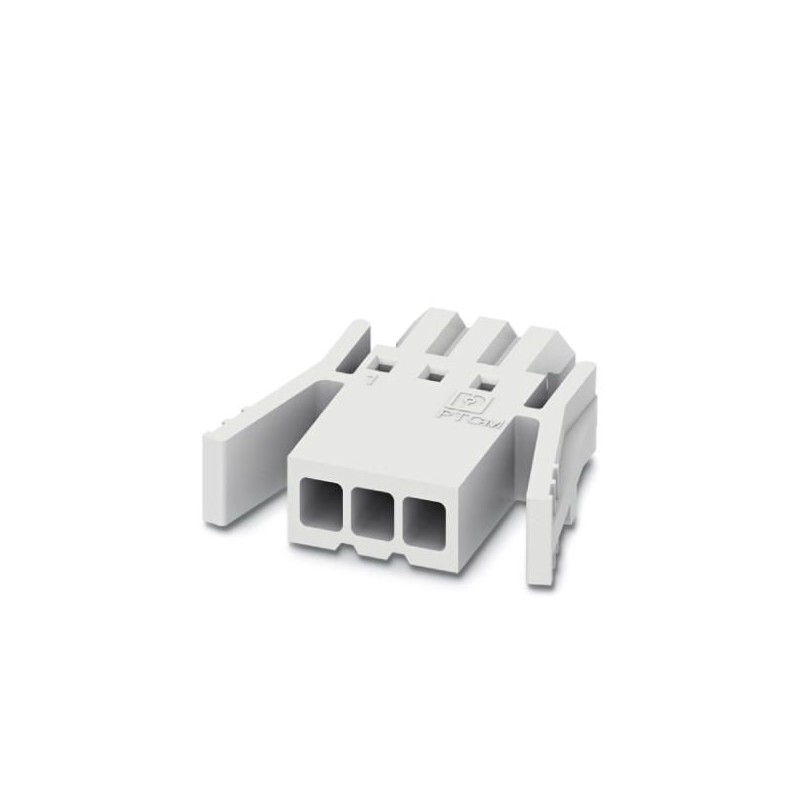

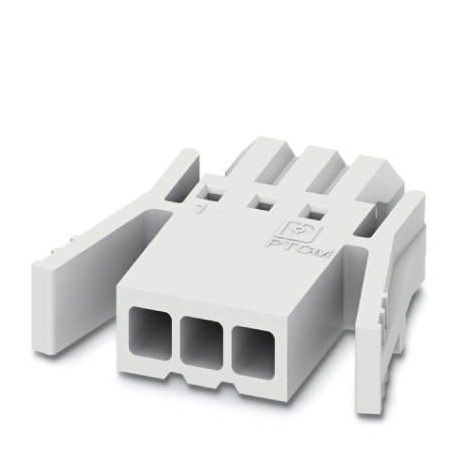

PTCM 0,5/ 3-PL-2,5 WH 1015463 PHOENIX CONTACT Il circuito stampato connettore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PTCM 0,5/ 3-PL-2,5 WH 1015463 PHOENIX CONTACT Il circuito stampato connettore

PTCM 0,5/ 3-PL-2,5 WH

1015463

PHOENIX_CONTACT

250

Il circuito stampato connettore

Maggiori dettagli


connettori ad innesto > cavo di connessione

Connettori PCB

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $113.49
Prezzo unitario: $0.45

Quantità Prezzo
250+$0.45
750+$0.41
1500+$0.37
2000+$0.36
2750+$0.35
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Chiave Dati Commerciali

OrderkeyMillione quindici mila quattro cento sessanta tré
Unità d'imballaggio250 pc
Quantità di ordine minimo250 pc
GTIN4055626495965
Peso per Pezzo (escluso imballaggio)0.630 g
Personalizzato numero di tariffaOttanta cinque millioni quattro cento settanta due mila
Paese di origineDE (Germania)

Proprietà dell'elemento

Articolo breve descrizioneIl circuito stampato connettore
Sistema di Plug-inCOMBICON COMPATTO PTSM
Tipo di contattoConnettore femmina
Gamma di articoliPTCM 0,5/..-PL
Passo2.5 mm
Numero di posizioniTre
Metodo di connessioneCrimpare
Numero di livelliUno

Parametri elettrici

Corrente nominale6 Un
Tensione nominale di isolamento (III/2)160 V
Tensione d'impulso (III/2)2,5 kV

Capacità di collegamento

Sezione conduttore flessibile0,14 mm2 ... 0,75 mm2 (diametro esterno Massimo dell'isolamento 1,9 mm)
Sezione conduttore AWG / kcmil26 ... 18 (diametro esterno Massimo dell'isolamento 1,9 mm)
Lunghezza di spelatura4.1 mm 4,5 mm ...

I dati dei materiali - custodia

Materiale isolantePA
Gruppo materiali isolantiIo
CTI secondo IEC 60112Sei cento
Classe di infiammabilità secondo UL 94V0
Glow wire di infiammabilità indice di GWFI secondo EN 60695-2-12Otto cento cinquanta
Glow wire temperatura di accensione GWIT secondo EN 60695-2-13Sette cento settanta cinque
Temperatura per la palla pressione di prova secondo la norma EN 60695-10-2125 °C

Dimensioni del prodotto

Lunghezza [ l ]16.2 mm
Larghezza [ w ]26.96 mm
Altezza [ h ]3.9 mm
Passo2.5 mm
Altezza (senza spina a saldare)3.9 mm
La dimensione di una15 mm

Imballaggio informazioni

Tipo di imballaggioimballato in cartone
Pezzi per confezioneDue cento cinquanta
Denominazione unità di imballaggioPz.

Condizioni ambientali

Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 70 °C
Temperatura ambiente (assemblea)-5 °C ... 100 °C
Temperatura ambiente (esercizio)-40 °C

Prove meccaniche secondo norma

Specifiche di provaIEC 61984
Esame visivoSuperamento del Test IEC 60512-1-1:2002-02
Controllo dimensionaleSuperamento del Test IEC 60512-1-2:2002-02
Resistenza di marcaturaSuperamento del Test IEC 60068-2-70:1995-12
RisultatoTest superato
SpecificaIEC 60512-13-2:2006-02
No. di cicliVenti cinque
Di inserimento in forza al pos. ca.3 N
Prelevare la forza per pos. ca.2 N
La polarizzazione e la codificaSuperamento del Test IEC 60512-13-5:2006-02
RisultatoTest superato
SpecificaIEC 60512-15-1:2008-05
Prova di forza per pos.20 N

Aria distanze in aria e superficiali rispetto delle distanze

SpecificaIEC 60664-1:2007-04
Gruppo materiali isolantiIo
Tensione160 V
Tensione nominale di isolamento (III/3)160 V
Tensione nominale di isolamento (III/2)160 V
Tensione nominale di isolamento (II/2)320 V
Tensione d'impulso (III/3)2,5 kV
Tensione d'impulso (III/2)2,5 kV
Tensione d'impulso (II/2)2,5 kV

Prove meccaniche (A)

Specifiche di provaIEC 61984
Di inserimento in forza al pos. ca.3 N
Prelevare la forza per pos. ca.2 N
Polarizzazione quando inserito requisito >20 NTest superato
Contattare il titolare inserire requisiti >20 NTest superato

Prove di durata (B)

SpecificaIEC 60512-9-1:2010-03
Resistenza di contatto RUno2 mΩ
Inserimento/estrazione cicliVenti cinque
Resistenza di contatto RDue2.1 mΩ
Di tenuta ad impulso tensione a livello del mare2.95 kV
Potenza-tensione di withstand di frequenza1.39 kV
Resistenza di isolamento, vicini posizioni> 0,4 TΩ

Test climatici (D)

SpecificaISO 6988:1985-02
Stress da freddo-55 °C/2 h
Lo stress termico105 °C/168 h
Corrosivo stress0.2 dmTreCOSÌDuesu 300 dmTre/40 °C/1 ciclo
Di tenuta ad impulso tensione a livello del mare2.95 kV
Potenza-tensione di withstand di frequenza1.39 kV

Ambientale e prove di durata (E)

SpecificaIEC 61984:2008-10
Risultato, grado di protezione IP codiceCon il dorso della mano di sicurezza con IP10 sonda

Ambientale Di Conformità Del Prodotto

Cina RoHSEcologico periodo di utilizzo: illimitato = EFUP-e
Sostanze pericolose al di sopra dei valori soglia
