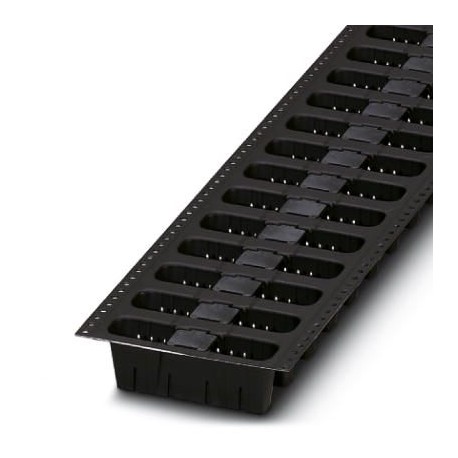

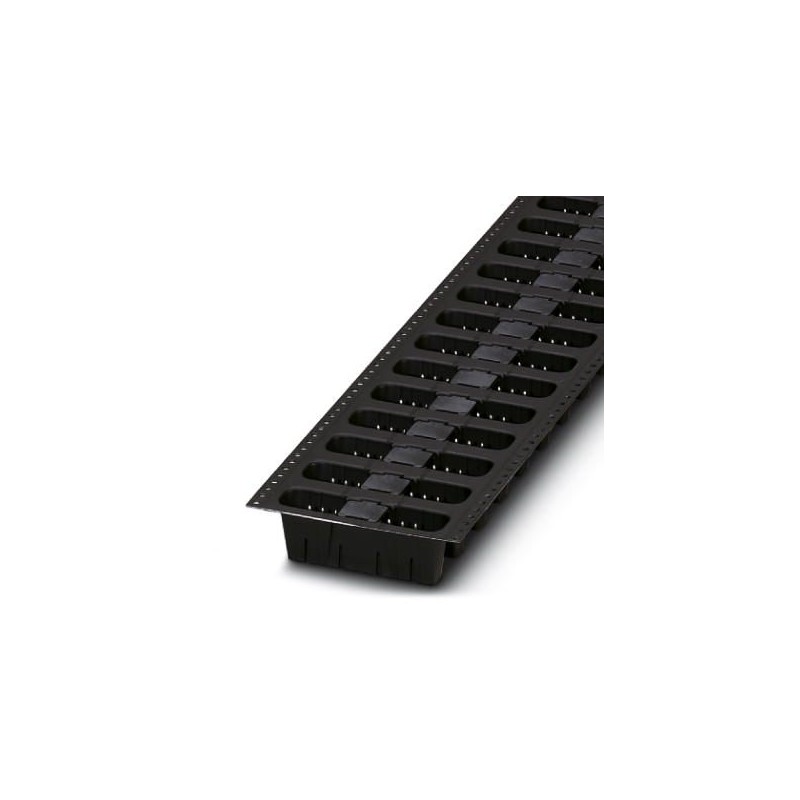

PST 1,0/12-3,5 R72 1752544 PHOENIX CONTACT Pin strip
PST 1,0/12-3,5 R72
1752544
PHOENIX_CONTACT
250
Prodotto su richiesta, non accetta il ritorno.
Pin strip
Connettore maschio, sezione nominale: 0,5 mm², colore: nero, corrente nominale: 8 A (a seconda del connettore utilizzato), tensione nominale (III/2): 250 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 12, numero di file: 1, numero di poli: 12, numero di collegamenti: 12, famiglia di articoli: PST 1.0/.. -V, passo: 3,5 mm, montaggio: A saldare THR, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,8 mm, sistema a innesto: COMBICON PST 1.0, bloccaggio: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola, La corrente massima dipende dal connettore utilizzato. Dei due valori di corrente, è decisivo il valore più basso per il connettore e il connettore maschio. Il connettore maschio è realizzato in plastica resistente alle alte temperature, il che lo rende adatto per il processo di saldatura a rifusione.
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione sette cento cinquanta due mila cinque cento quaranta quattro |
|---|---|
| Unità d'imballaggio | 250 pc |
| Quantità di ordine minimo | 250 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4046356320863 |
| Peso per Pezzo (escluso imballaggio) | 4.120 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta sei mila nove cento trenta |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 2.8 mm |
|---|---|
| Larghezza | 41.8 mm |
| Passo | 3.5 mm |
| La dimensione di una | 38,5 mm |
| Larghezza [ w ] | 41.8 mm |
| Altezza [ h ] | 12,7 mm |
| Altezza | 9.5 mm |
| Lunghezza spina a saldare | 3.5 mm |
| Pin dimensioni | ø 1 mm |
| Spaziatura Pin | 3.50 mm |
| Lunghezza | 2.8 mm |
Generale
| Gamma di articoli | PST 1,0/..-V |
|---|---|
| Gruppo materiali isolanti | IIIa |
| Tensione d'impulso (III/3) | 2,5 kV |
| Tensione d'impulso (III/2) | 2,5 kV |
| Tensione d'impulso (II/2) | 2,5 kV |
| Tensione nominale (III/3) | 160 V |
| Tensione nominale (III/2) | 250 V |
| Tensione nominale (II/2) | 250 V |
| Connessione in acc. con standard | EN-VDE |
| Corrente nominale IN | 8 Un |
| Materiale isolante | PA |
| Classe di infiammabilità secondo UL 94 | V0 |
| Colore | nero |
| Numero di posizioni | Dodici |
Norme e Regolamenti
| Connessione in acc. con standard | EN-VDE |
|---|---|
| CUL | |
| Classe di infiammabilità secondo UL 94 | V0 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 4.0272607xxeCl@ss 4.1Venti sette millioni due cento sessanta mila sette cento unoeCl@ss 5.0Venti sette millioni due cento sessanta mila sette cento unoeCl@ss 5.1Venti sette millioni due cento sessanta mila sette centoeCl@ss 6.0Venti sette millioni due cento sessanta mila sette centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila quattro cento dueeCl@ss 8.0Venti sette millioni quattro cento quaranta mila quattro cento dueeCl@ss 9.0Venti sette millioni quattro cento quaranta mila quattro cento due
UNSPSC 6.01Trenta millioni due cento undici mila otto cento unoUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 11Trenta quattro millioni cento trenta un mille due cento tréUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento nove
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 12 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 3.5 mm |
| dimensione modulare dei collegamenti (EF006827) | 3.5 mm |
| corrente nominale In (EF008250) | 8 A |
| tensione nominale (EF000228) | 250 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.2 mm |
| lunghezza del pin (EF006825) | 3.8 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
