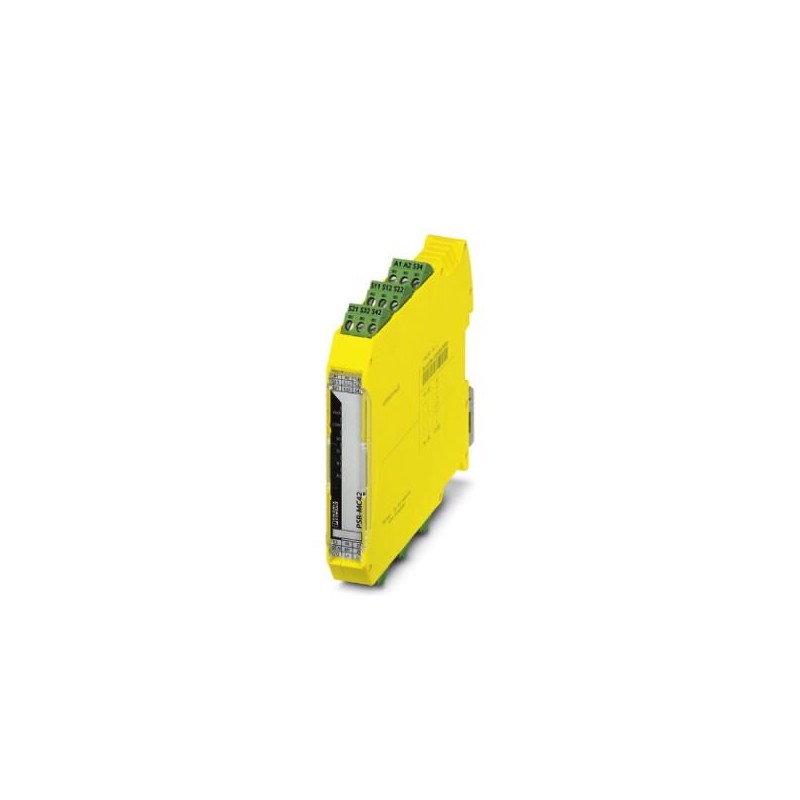

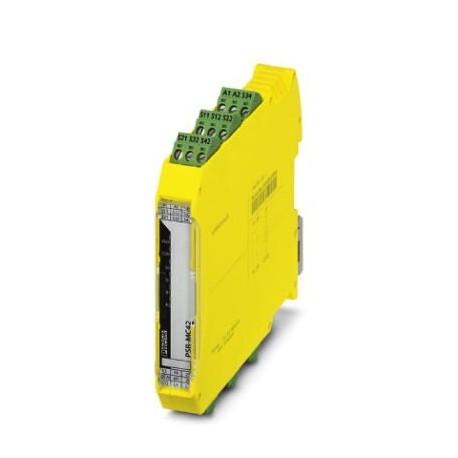

PSR-MC42-2NO-1DO-24DC-SC 2702901 PHOENIX CONTACT Relè di sicurezza con IO-Link per controllo arresti d'emerg..
PSR-MC42-2NO-1DO-24DC-SC
2702901
PHOENIX_CONTACT
Relè di sicurezza con IO-Link per controllo arresti d'emergenza, porte di sicurezza e griglia luminosa fino a SILCL 3, cat. 4, PL e, 2 circuiti di sensori, automatico o manuale, avvio sorvegliato, 2 contatti di sicurezza, 1 uscita di segnalazione, U
Relè di sicurezza con IO-Link per arresto di emergenza, porte di protezione e fotocellula fino a SIL 3, cat. 4, PL e, 2 circuiti sensore, avviamento monitorato, manuale o automatico, 2 circuiti di sgancio, 1 uscita messaggi, US = 24 V DC, morsetto a vite a innesto
relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2702901 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA181 - |
| GTIN | 4055626458540 |
| Peso per pezzo (confezione esclusa) | 157,280 g |
| Numero tariffa doganale | 85371098 |
Torna su
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C (tenere conto del derating) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | ≤ 2000 m (su NN) |
Alimentazione
| Denominazione | A1/A2 |
|---|---|
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC -20 % / +25 % (protezione esterna) |
| Corrente di alimentazione, di comando, di dimensionamento IS | tip. 60 mA |
| Assorbimento di potenza a US | tip. 1,44 W |
| Corrente istantanea | tip. 2,5 A (Δt = 500 µs con Us) |
| Tempo filtro | 1 ms (su A1 in presenza di interruzioni di tensione con Us) |
| Circuito di protezione | Protezione da inversione di polarità seriale Diodo soppressore |
Alimentazione su porte IO-Link
| Denominazione | L+/L- |
|---|---|
| Tensione nominale di alimentazione della periferia | 24 V DC -20 % / +25 % (viene messa a disposizione mediante l'interfaccia IO-Link del master IO-Link.) |
| Corrente assorbita (a carico nominale) | tip. 16 mA |
| Nome protezione | Protezione da inversione di polarità seriale |
| Circuito/componente di protezione | Diodo soppressore |
Ingressi digitali
| Denominazione ingresso | Circuito sensori S0 |
|---|---|
| S12, S22 | |
| Descrizione dell'ingresso | Ingressi sensori protetti |
| NPN (S12), NPN/PNP (S22) | |
| Numero ingressi | 2 |
| Range d'ingresso segnale "0" | 0 V DC ... 5 V DC (S12) |
| Per S22 vedere la nota del capitolo "Varianti di connessione del trasmettitore di segnale". | |
| Range d'ingresso segnale "1" | 11 V DC ... 30 V DC |
| Range corrente di ingresso livello Segnale "0" | 0 mA ... 2 mA (S12, S22) |
| Corrente istantanea | < 5 mA (tipo USa S12, Δt = 150 ms) |
| < 5 mA (tipo USa S22/24 V, Δt = 500 µs) | |
| > -5 mA (tipo USa S22/0 V, Δt = 500 µs) | |
| Corrente assorbita (a carico nominale) | < 5 mA (tipo USa S12) |
| < 5 mA (Tipo USa S22/24 V) | |
| > -5 mA (Tipo USa S22/0 V) | |
| Tempo filtro | 1,5 ms (Larghezza degli impulsi di prova) |
| Vel. impulsi prova = 5 x largh. impulsi prova | |
| Disattivate gli impulsi di entrata/test della luminosità nelle applicazioni di sicurezza. | |
| Resistenza max. consentita del cavo | 150 Ω |
| Ingresso sincronismo 1/2 | ∞ |
| Circuito/componente di protezione | Diodo soppressore |
| Denominazione ingresso | Circuito sensori S1 |
| S32, S42 | |
| Descrizione dell'ingresso | Ingressi sensori protetti |
| NPN | |
| Numero ingressi | 2 |
| Range d'ingresso segnale "0" | 0 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 11 V DC ... 30 V DC |
| Range corrente di ingresso livello Segnale "0" | 0 mA ... 2 mA |
| Corrente istantanea | < 20 mA (tipo US) |
| Corrente assorbita (a carico nominale) | < 5 mA (tipo US) |
| Tempo filtro | max. 1,5 ms (Larghezza degli impulsi di prova) |
| Vel. impulsi prova = 5 x largh. impulsi prova | |
| Disattivate gli impulsi di entrata/test della luminosità nelle applicazioni di sicurezza. | |
| Resistenza max. consentita del cavo | 150 Ω |
| Ingresso sincronismo 1/2 | ∞ |
| Circuito/componente di protezione | Diodo soppressore |
| Denominazione ingresso | Ingresso diagnosi |
| DGN | |
| Descrizione dell'ingresso | non orientato alla sicurezza |
| Numero ingressi | 1 |
| Range tensione d'ingresso | 0 V DC ... 30 V DC |
| Corrente assorbita (a carico nominale) | tip. 30 mA |
| Circuito/componente di protezione | Diodo soppressore |
| Denominazione ingresso | Circuito di avvio |
| S34 | |
| Descrizione dell'ingresso | NPN (avvio manuale), PNP (avvio automatico) |
| Numero ingressi | 1 |
| Range d'ingresso segnale "1" | 19,2 V DC ... 30 V DC (avvio manuale, avvio automatico: 0 V) |
| Corrente istantanea | < 10 mA (Tipo US, Δt = 100 ms) |
| Corrente assorbita (a carico nominale) | < 5 mA (Tipo USa S34/24 V) |
| > -5 mA (Tipo USa S34/0 V) | |
| Resistenza max. consentita del cavo | 150 Ω |
| Circuito/componente di protezione | Diodo soppressore |
Ingressi IO-Link
| Denominazione | IO-Link |
|---|---|
| Specifica | Versione 1.1 |
| Velocità di trasmissione | 230 kBit/s (COM3) |
| Tempo di ciclo | 5 ms |
| Aggiornamento dati di processo | 5 ms |
| Numero dati di processo | max. 31 Byte (Dati d'ingresso) |
| max. 16 Byte (Dati d'uscita) | |
| Numero porte | 1 |
| Collegamento | Connessione a vite |
| Tecnica di connessione | 3 conduttori |
| Tipo di porta | Class A |
| Denominazione ingresso | C/Q |
| Descrizione dell'ingresso | Cavo di commutazione e comunicazione IO-Link |
| Numero ingressi | 1 |
Uscite relè: contatti di sicurezza
| Denominazione uscita | Contatto di sicurezza |
|---|---|
| 13/14, 23/24 | |
| Descrizione dell'uscita | Contatto aperto a riposo di sicurezza |
| ciascuno 2 NO in serie, istantaneo, a potenziale zero | |
| Numero uscite | 2 (non ritardato) |
| Esecuzione dei contatti | 2 contatti di sicurezza |
| Materiale dei contatti | AgSnO2 |
| Tensione commutabile | min. 12 V AC/DC |
| max. 250 V AC/DC (Tenere conto della curva di carico) | |
| Corrente di carico permanente | 6 A |
| Corrente istantanea | min. 3 mA |
| max. 6 A | |
| arit. Corrente totale | 72 A2(tenere conto del derating) |
| Potenza commutabile | min. 60 mW |
| Frequenza di commutazione | 0,5 Hz |
| Durata meccanica | 10x 106cicli di manovre |
| Capacità di interruzione IEC 60947-5-1 | 4 A (24 V (DC13)) |
| 5 A (250 V (AC15)) | |
| Fusibile d'uscita | 6 A gL/gG |
| 4 A gL/gG (per applicazioni Low Demand) |
Uscite di segnalazione
| Denominazione | M1 |
|---|---|
| Descrizione dell'uscita | PNP |
| non orientato alla sicurezza | |
| Numero uscite | 1 |
| Tensione | ca. 22 V DC (Us- 2 V) |
| Corrente | max. 100 mA |
| Max. corrente d'inserzione | 500 mA (Δt = 1 ms con Us) |
| Circuito/componente di protezione | Diodo soppressore |
Tempi
| Tip. tempo di eccitazione con US | < 250 ms (comando mediante A1) |
|---|---|
| Tip. tempo di risposta con US | < 220 ms (start automatico) |
| < 175 ms (avvio sorvegliato, manuale) | |
| Tip. tempo di diseccitazione con US | < 20 ms (in caso di richiesta tramite i circuiti dei sensori) |
| < 20 ms (in caso di richiesta tramite A1) | |
| Tempo di riavvio | < 1 s (Tempo di boot) |
| Tempo di ripristino | < 500 ms |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo IEC/EN 61810-3 (EN 50205) |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 157,28 g |
| Posizione d'installazione | verticale o orizzontale |
| Tipo di montaggio | Montaggio su guida |
| Indicazione per il montaggio | vedere curva derating |
| Grado di protezione | IP20 |
| Grado di protez. luogo di installazione min. | IP54 |
| Materiale custodia | PBT |
| Colore custodia | giallo |
| Indicazione tensione di esercizio | 1 x LED verde, giallo, rosso |
| Segnalazione stato | 5x LED verdi |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| a innesto | sì |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| Denominazione | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | e (4 A DC13; 5 A AC15; 8760 cicli di commutazione/anno) |
| Categoria | 4 |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 60947-1 |
| Tensione di isolamento di nominale | 320 V |
| Tensione di isolamento nominale | 320 V |
| Tensione impulsiva di dimensionamento / isolamento | Isolamento base 4 kV tra tutti i circuiti e la custodia |
| Separazione sicura, isolamento rinforzato e 4 kV fra circuito d'ingresso e contatto di sicurezza (13/14) e contatto di sicurezza (23/24 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
| Conformità | CE conforme |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | apparecchio base |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| adatto per il monitoraggio di interruttori di posizione (EF007270) | Sì |
| adatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268) | Sì |
| adatto per monitoraggio di valvole (EF007272) | No |
| adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) | Sì |
| adatto per il monitoraggio di sensori tattili (EF007271) | No |
| adatto per il monitoraggio di interruttori magnetici (EF007266) | Sì |
| adatto per il monitoraggio di interruttori di prossimità (EF007267) | No |
| analisi degli ingressi (EF008245) | altro |
| con ingresso di avvio (EF003342) | No |
| con funzione muting (EF004057) | No |
| con circuito di reazione (EF003343) | Sì |
| ritardo di caduta (EF001129) | 0.22 s |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 2 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 0 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 0 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| categoria di arresto secondo IEC 60204 (EF007498) | altro |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | No |
| larghezza (EF000008) | 17.5 mm |
| altezza (EF000040) | 112.2 mm |
| profondità (EF000049) | 114.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
