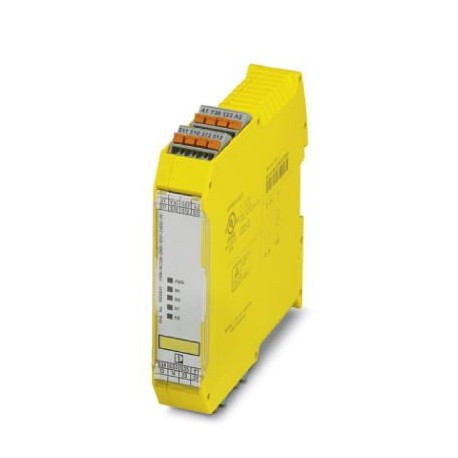

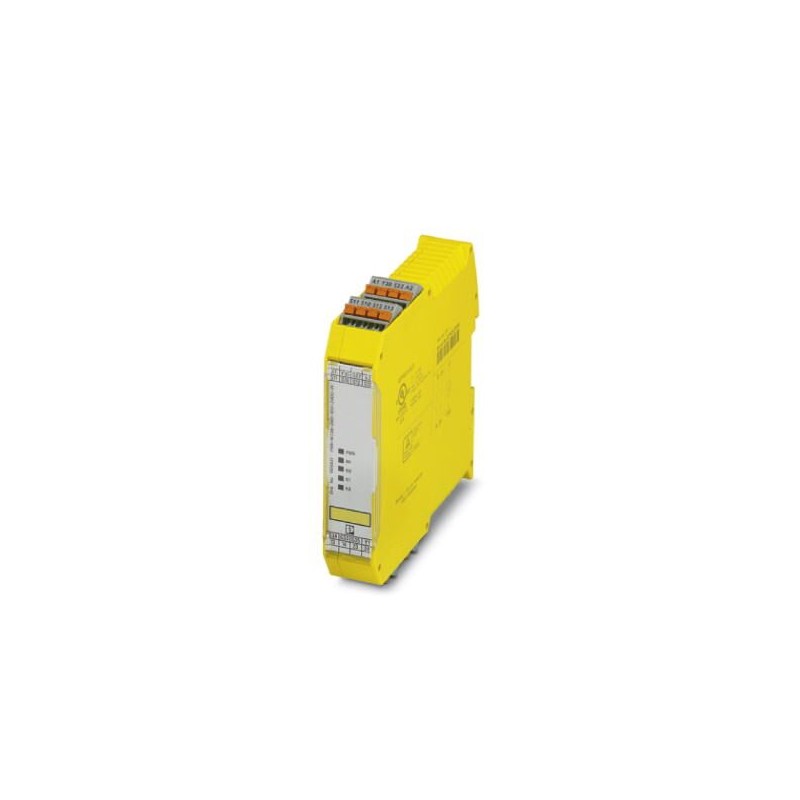

PSR-MC38-2NO-1DO-24DC-PI 1009832 PHOENIX CONTACT Relè di sicurezza per controllo arresti d'emergenza, fineco..
PSR-MC38-2NO-1DO-24DC-PI
1009832
PHOENIX_CONTACT
Relè di sicurezza per controllo arresti d'emergenza, finecorsa ripari e griglia luminosa fino a SILCL 3, cat. 4, PL e, funzionamento a 1 o 2 canali, automatico o manuale, avvio sorvegliato, 2 contatti di sicurezza, 1 uscita di segnalazione, interfaccia TBUS, U
Relè di sicurezza per arresto di emergenza, porte di protezione e fotocellula fino a SIL 3, cat. 4, PL e, funzionamento a 1 o 2 canali, automatico o manuale, avviamento monitorato, 2 circuiti di sgancio, 1 uscita messaggi, interfaccia TBUS, US = 24 V DC, morsettiera a innesto
relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1009832 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA181 - |
| GTIN | 4055626482712 |
| Peso per pezzo (confezione esclusa) | 169,380 g |
| Numero tariffa doganale | 85371098 |
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C (tenere conto del derating) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | ≤ 2000 m (su NN) |
Alimentazione
| Denominazione | A1/A2 |
|---|---|
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC -15 % / +10 % (protezione esterna) |
| Corrente di alimentazione, di comando, di dimensionamento IS | tip. 75 mA |
| Assorbimento di potenza a US | tip. 1,8 W |
| Corrente istantanea | < 4 A (Δt = 3 ms con Us) |
| Tempo filtro | 20 ms (su A1 in presenza di interruzioni di tensione con Us) |
| Circuito di protezione | Protezione da inversione di polarità seriale Diodo soppressore |
Ingressi digitali
| Denominazione ingresso | Circuito sensori |
|---|---|
| S10, S12, S13, S22 | |
| Descrizione dell'ingresso | Ingressi sensori protetti |
| NPN (S10, S12, S13), PNP (S22) | |
| Numero ingressi | 4 |
| Range d'ingresso segnale "1" | 20,4 V DC ... 26,4 V DC |
| Corrente istantanea | < 40 mA (tipo USa S10) |
| < 300 mA (tipo USa S12, Δt = 150 ms) | |
| < 3 mA (Tipo USa S13) | |
| > -300 mA (Tipo USa S22, Δt = 150 ms) | |
| Corrente assorbita (a carico nominale) | 40 mA (tipo USa S10) |
| 45 mA (tipo USa S12) | |
| 3 mA (Tipo USa S13) | |
| -35 mA (Tipo USa S22, Δt = 150 ms) | |
| Tempo filtro | 2 ms (a S10, S12, S13; larghezza degli impulsi per impulsi di prova bassi) |
| 1 ms (a S10, S12, S13; velocità degli impulsi per impulsi di prova bassi) | |
| Non sono ammessi impulsi di prova chiari / impulsi di prova elevati. | |
| Resistenza max. consentita del cavo | 50 Ω |
| Ingresso sincronismo 1/2 | ∞ |
| Circuito/componente di protezione | Diodo soppressore |
| Denominazione ingresso | Circuito di avvio |
| Y1, S34, S35 | |
| Descrizione dell'ingresso | non orientato alla sicurezza |
| NPN | |
| Range d'ingresso segnale "1" | 20,4 V DC ... 26,4 V DC |
| Corrente istantanea | < 60 mA (Tipo USa Y1, Δt = 150 ms) |
| < 270 mA (Tipo USa S34, Δt = 15 ms) | |
| < 80 mA (Tipo USa S35, Δt = 25 ms) | |
| Corrente assorbita (a carico nominale) | tip. 10 mA (Tipo USa Y1) |
| tip. 34 µA (Tipo USa S35) | |
| Resistenza max. consentita del cavo | 50 Ω |
| Circuito/componente di protezione | Diodo soppressore |
Uscite relè: contatti di sicurezza
| Denominazione uscita | Contatto di sicurezza |
|---|---|
| 13/14, 23/24 | |
| Descrizione dell'uscita | Contatto aperto a riposo di sicurezza |
| ciascuno 2 NO in serie, istantaneo, a potenziale zero | |
| Numero uscite | 2 (non ritardato) |
| Esecuzione dei contatti | 2 contatti di sicurezza |
| Materiale dei contatti | AgSnO2 |
| Tensione commutabile | min. 10 V AC/DC |
| max. 250 V AC/DC (Tenere conto della curva di carico) | |
| Corrente di carico permanente | 6 A |
| Corrente istantanea | min. 10 mA |
| max. 6 A | |
| arit. Corrente totale | 72 A2(tenere conto del derating) |
| Potenza commutabile | min. 100 mW |
| Frequenza di commutazione | max. 0,5 Hz |
| Durata meccanica | 10x 106cicli di manovre |
| Capacità di interruzione IEC 60947-5-1 | 5 A (24 V (DC13)) |
| 5 A (250 V (AC15)) | |
| Fusibile d'uscita | 10 A gL/gG |
| 4 A gL/gG (per applicazioni Low Demand) |
Uscite di segnalazione
| Denominazione | Y30 |
|---|---|
| Descrizione dell'uscita | PNP |
| non orientato alla sicurezza | |
| Numero uscite | 1 |
| Tensione | ca. 23,9 V DC (Us- 0,1 V) |
| Corrente | max. 100 mA |
| Max. corrente d'inserzione | 500 mA (Δt = 1 ms con Us) |
| Circuito/componente di protezione | Diodo soppressore |
Tempi
| Tip. tempo di eccitazione con US | 200 ms (comando mediante A1) |
|---|---|
| Tip. tempo di risposta con US | 200 ms (start automatico) |
| 30 ms (avvio sorvegliato, manuale) | |
| Tip. tempo di diseccitazione con US | 25 ms (con comando mediante i circuiti sensore) |
| 60 ms (comando mediante A1) | |
| Tempo di riavvio | < 1 s (Tempo di boot) |
| Tempo di ripristino | < 500 ms |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 169,38 g |
| Posizione d'installazione | verticale o orizzontale |
| Tipo di montaggio | Montaggio su guida |
| Indicazione per il montaggio | vedere curva derating |
| Grado di protezione | IP20 |
| Grado di protez. luogo di installazione min. | IP54 |
| Materiale custodia | PBT |
| Colore custodia | giallo |
| Indicazione tensione di esercizio | 1 x LED verdi |
| Segnalazione stato | 4 x LED verdi |
Dati di collegamento
| Collegamento | Connessione Push-in |
|---|---|
| a innesto | no |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza di spelatura | 10 mm |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| Denominazione | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | e |
| Categoria | 4 (5 A DC13; 5 A AC15; 8760 cicli di commutazione/anno) |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| Tensione di isolamento di nominale | 250 V |
| Tensione di isolamento nominale | 250 V |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
| Conformità | CE conforme |
Classifiche
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | apparecchio base |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| adatto per il monitoraggio di interruttori di posizione (EF007270) | Sì |
| adatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268) | Sì |
| adatto per monitoraggio di valvole (EF007272) | No |
| adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) | Sì |
| adatto per il monitoraggio di sensori tattili (EF007271) | No |
| adatto per il monitoraggio di interruttori magnetici (EF007266) | Sì |
| adatto per il monitoraggio di interruttori di prossimità (EF007267) | No |
| analisi degli ingressi (EF008245) | altro |
| con ingresso di avvio (EF003342) | No |
| con funzione muting (EF004057) | No |
| con circuito di reazione (EF003343) | Sì |
| ritardo di caduta (EF001129) | 0.03 s |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 2 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 0 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 0 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| categoria di arresto secondo IEC 60204 (EF007498) | altro |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | No |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 117.5 mm |
| profondità (EF000049) | 114.5 mm |
